太平洋精工 1220 BFMN ミニ平型ヒューズ 20A・DC32V 30個入り

回路に合うヒューズを選ぶときは、定格だけでなく形状や作動方式も大切です。太平洋精工の1220は、20Aのミニ平型ヒューズ。自動車や建設機械の電気回路に使うブレードヒューズで、30個入りのため、交換用のストックをまとめて用意できます。

定格を超える電流が流れた際に回路を遮断し、電装品の過熱や発火を防ぐ役割を担います。速断タイプなので、対象回路に指定された形状と定格に合わせて交換用を選びたい場合に役立ちます。

仕様

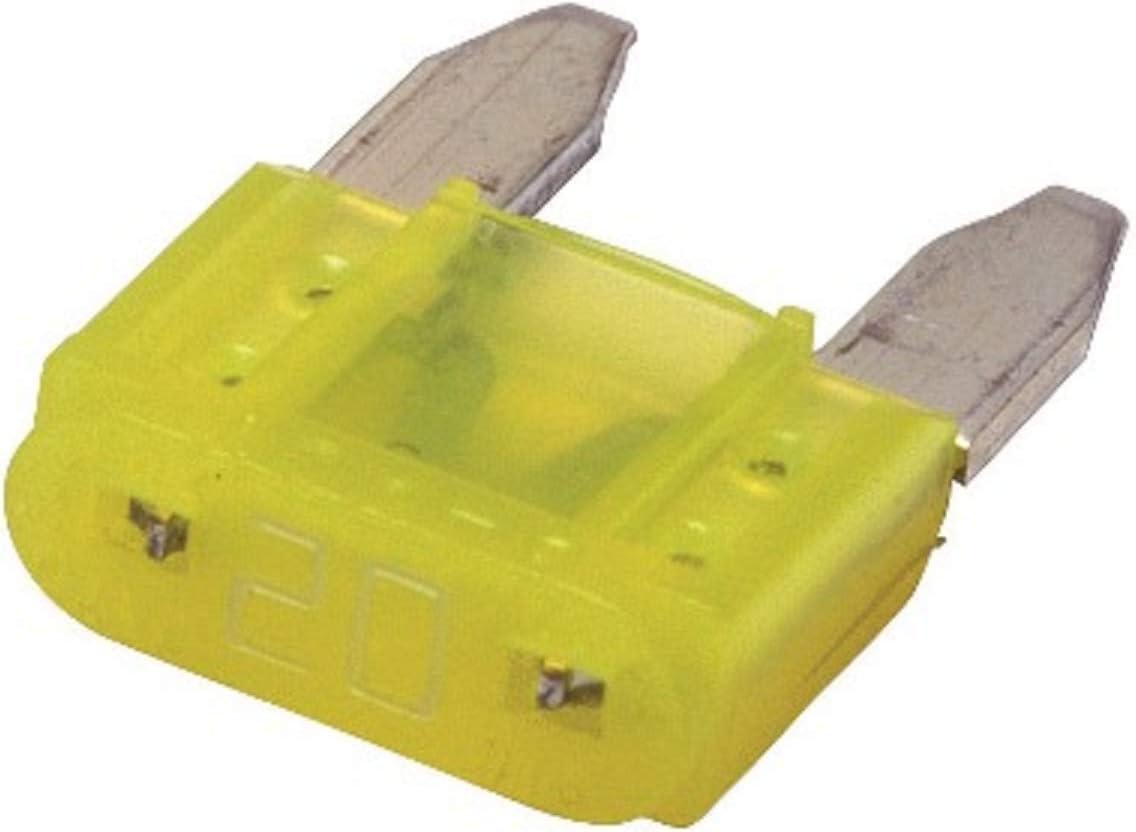

• 製品名：1220（BFMN）ミニ平型ヒューズ
• 種類：ブレードヒューズ（ミニ平型）
• 定格電流：20A
• 定格電圧：DC32V
• 作動方式：速断タイプ
• 定格遮断容量：1000A
• 抵抗値：3.5mΩ
• 電圧降下：107mV（定格電流の100%通電時）
• 色：黄色
• 端子：銀メッキ

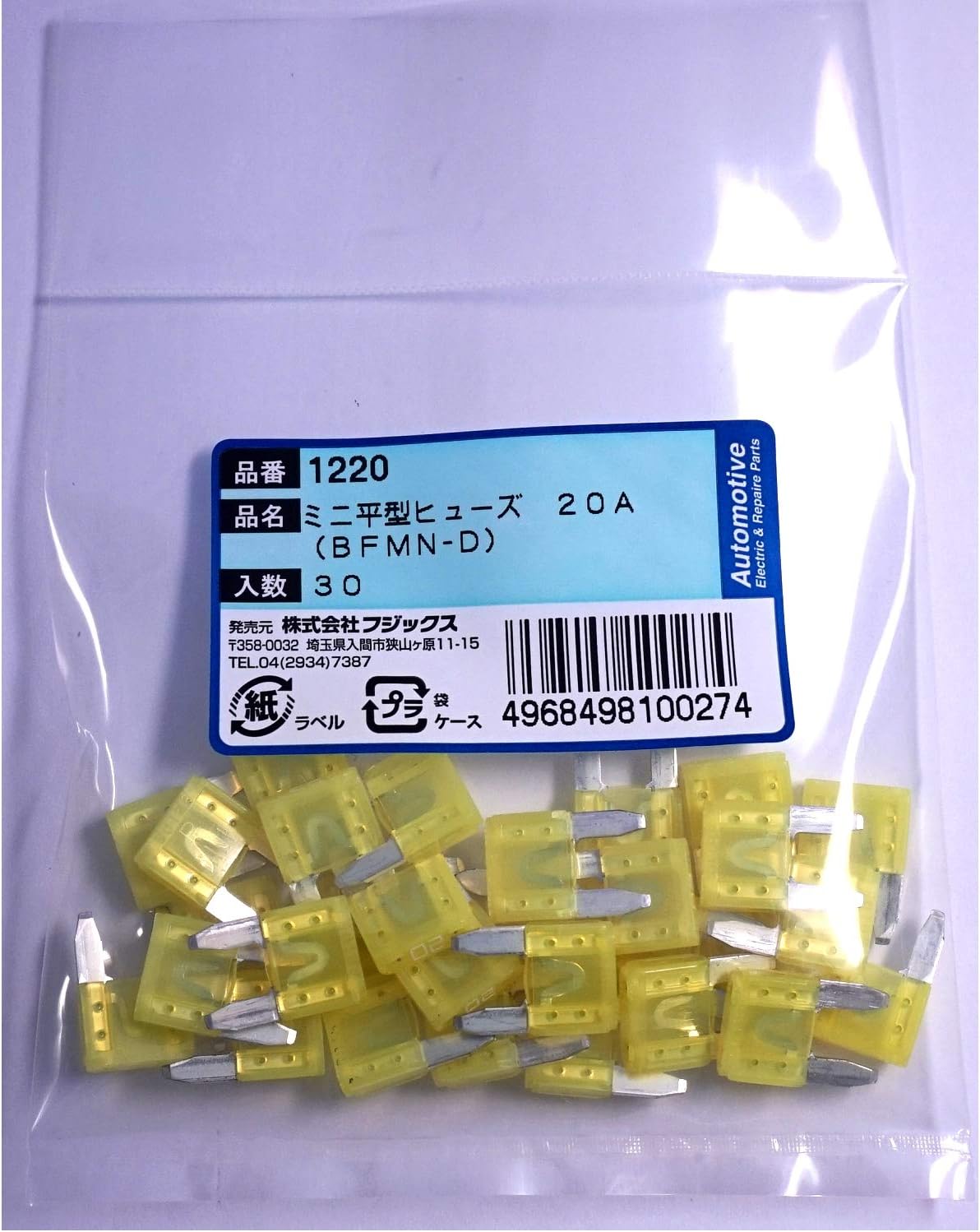

• 数量：30個
• 原産国：日本
• 規格：ISO8820-3／RoHS／ELV／UL規格品

自動車の回路に取り付ける小型・軽量のヒューズで、太平洋精工のBFMNシリーズにあたります。国内外の自動車・建設機械メーカーで純正採用品として使用されている製品です。規格情報も確認できるため、交換用部品を選ぶ際に、定格や規格を照らし合わせる目安になります。

使用条件

本品は、定格電圧DC32V以下の回路に使用する20Aヒューズです。交換時は、車両や機械の取扱説明書、ヒューズボックスの表示などで、指定されているヒューズの種類と定格を確認してください。ミニ平型という形状だけで選ぶのではなく、回路に指定された電流値と電圧に合うことが重要です。

速断タイプは、電流が定格を超えたときにヒューズが溶断して回路を保護するものです。スローブローヒューズなど作動特性の異なる種類とは用途が異なるため、元の指定が速断タイプである回路の交換用として選びます。例えば、車両のヒューズボックスで20Aのミニ平型が指定されている場合、形状と定格の両方を合わせた交換部品として検討できます。どの規格を優先して選べばよいでしょうか。まずは使用機器側の指定を基準にし、定格電流・電圧とヒューズ形状を順に照合すると、選択のポイントを整理しやすくなります。

ヒューズは電気回路を過電流から守る部品です。溶断したヒューズを交換する際は、指定より大きい電流値の製品で代用せず、回路に合った定格を選んでください。車両や機械の電装品を安全に使うためにも、取り付け先の仕様に従った交換が基本です。

こんな人に

自動車や建設機械の電装回路で、20Aのミニ平型ヒューズを交換用にそろえたい人に向いています。30個入りなので、複数の交換に備えたり、整備用の部品としてまとめて管理したりする用途にも便利です。黄色の本体は、交換部品を定格や色で見分けるときの目印になります。

端子には銀メッキを採用。抵抗値は3.5mΩ、定格電流の100%通電時の電圧降下は107mVです。使用条件に関わる数値を確認しながら、指定されたヒューズとの照合に活用できます。寸法や材質を含めた形状の確認が必要な場合は、取り付け先の規格に照らして選んでください。

購入前の判断

ヒューズ選びでは、ミニ平型かどうか、20Aが指定されているか、電圧がDC32V以下かを確認することが判断の軸になります。低背ヒューズやスリムヒューズなど、同じブレード型でも形状の異なる製品があるため、見た目が似ているだけで選ばず、交換対象と同じ種類かを確かめてください。

太平洋精工1220は、20A・DC32Vの速断タイプを30個まとめて用意できる交換用ヒューズです。純正採用品としての実績や規格情報を確認しつつ、指定された回路に合うことを優先して選びたい人に適しています。車両や建設機械の整備で、該当するミニ平型ヒューズを備えておきたい場面に活用できます。
