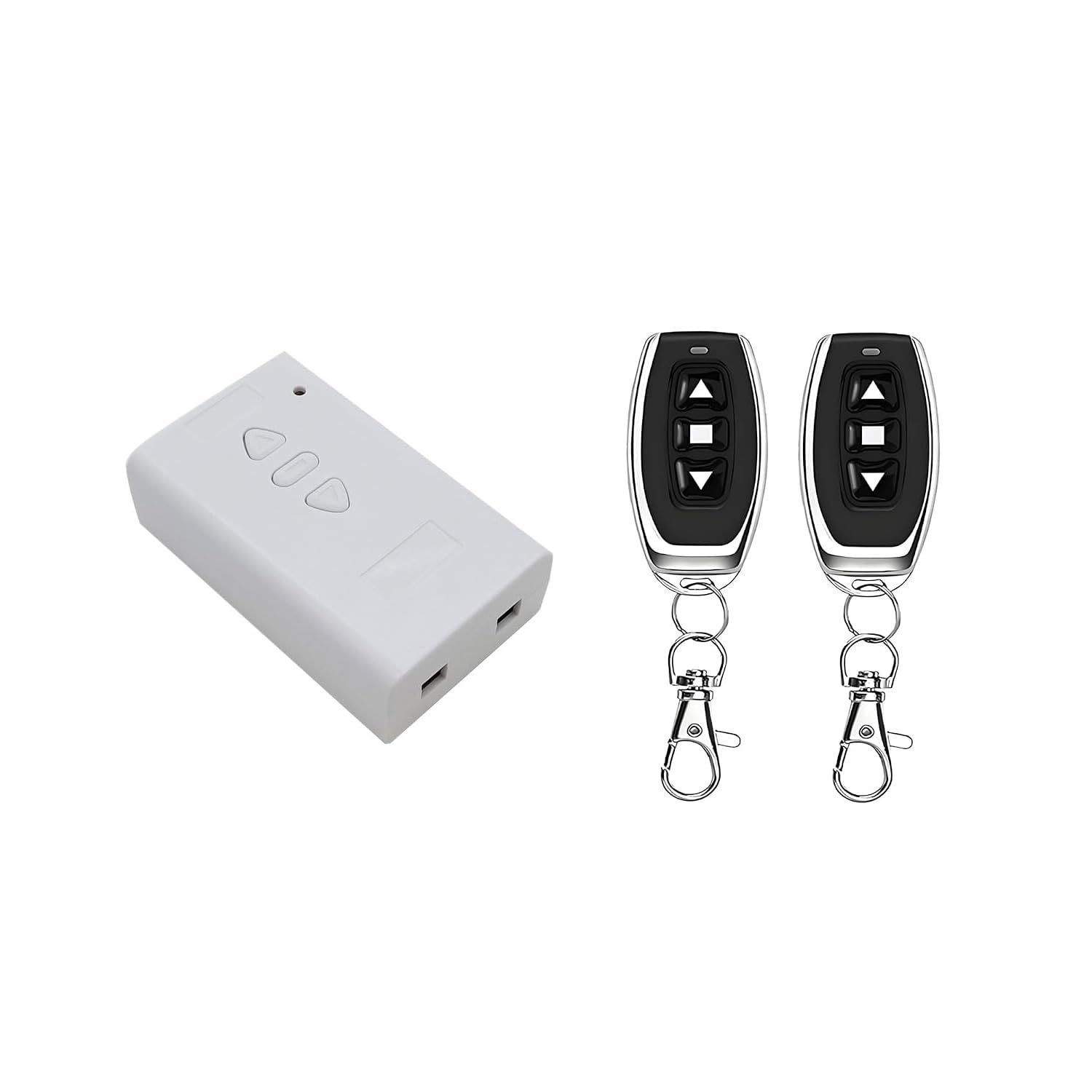

Jiangbao DCモーター用ワイヤレスリモコンスイッチ リミット入力・正逆転対応

DCモーターやリニアアクチュエーターを離れた場所から正逆転させたい方に向けた、受信機付きのワイヤレス制御キットです。リモコンで動かす使い方と、手動スイッチやリミットスイッチを組み合わせる使い方に対応します。遠隔操作を優先する場合と、有線の停止操作も組み込みたい場合では、確認したいポイントが異なります。

仕様のまとめ

この製品は、DCモーターの回転方向やリニアアクチュエーターの伸縮を切り替える受信機です。リモコン操作に加え、本体の手動ボタンや外部スイッチを使えるため、設置場所や操作方法に合わせて構成できます。

• 製品名：Jiangbao ワイヤレスDCモーターリモートコントロールスイッチキット
• 対応機器：DCモーター、リニアアクチュエーター
• 動作電圧：DC 9～36Vとの記載、およびAC/DC 12～36Vとの記載あり
• 動作電流：48mA
• 静止電流：16mA
• リレー：最大10Aとの記載
• 本体サイズ：100×60×30mm
• 操作モード：ラッチ、モーメンタリ

電圧の説明は記載箇所によって異なります。また、負荷については「最大10Aリレー」のほか「5A（60W）未満」と読める表記もあります。電源方式や使用するモーターの電圧・負荷が合うか、購入前に製品情報と実際の機器の条件を照合してください。数値だけで適合を判断せず、使用する電源と接続先の仕様をそろえることが大切です。

日常での使い方

たとえば、リニアアクチュエーターで開閉する装置なら、リモコンの上・下操作で伸縮させ、停止操作で動きを止める使い方ができます。DCモーターの場合も、正転・逆転と停止を離れた位置から操作できます。製品名には約200mのリモコンとありますが、説明では構造物や電波干渉などによって通信距離が短くなる可能性も示されています。設置環境によって操作範囲が変わる点は考慮が必要です。

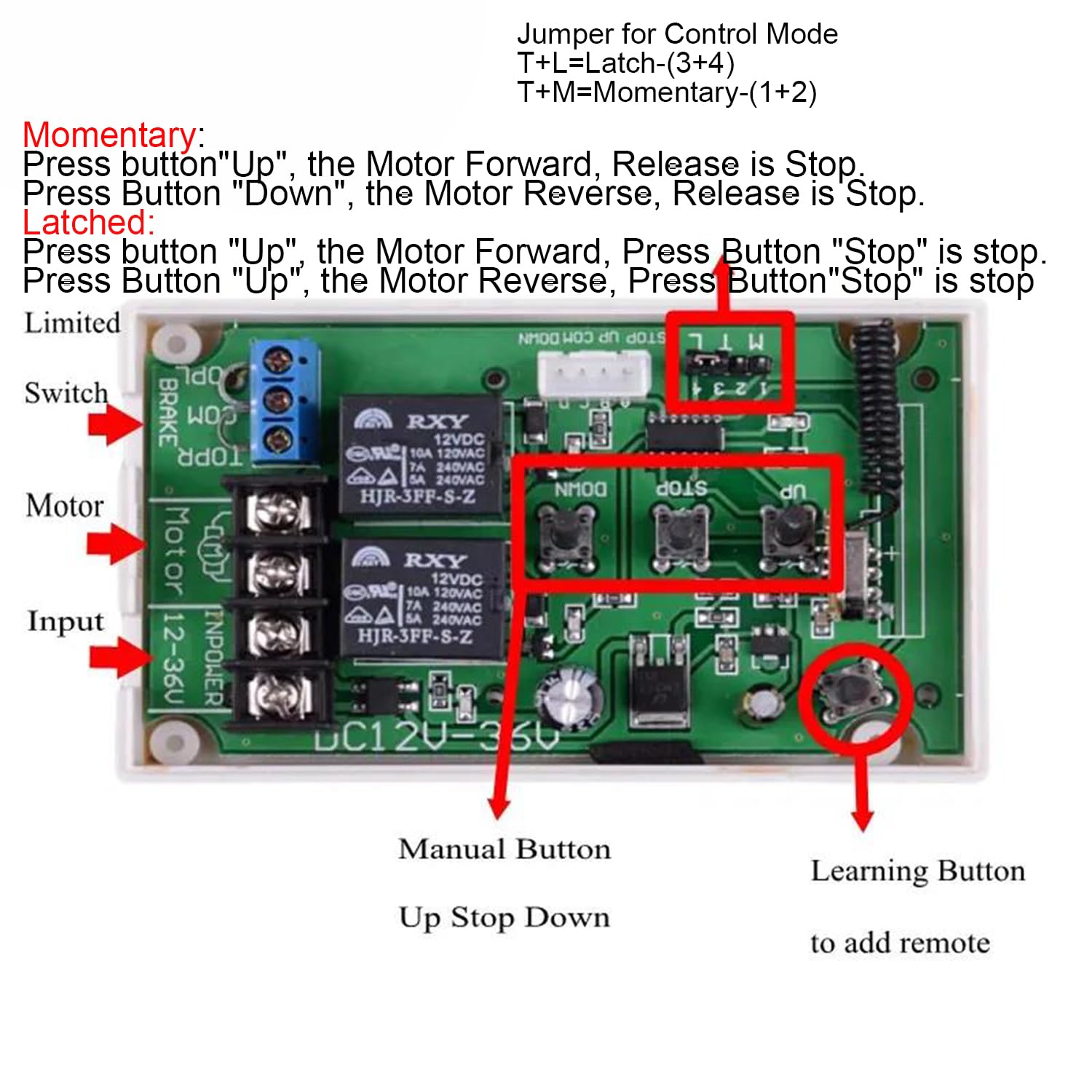

動作はラッチとモーメンタリから選べます。ラッチではボタン操作後も動作状態を保ち、停止ボタンで止めます。モーメンタリではボタンを押している間だけ動作し、離すと停止します。受信機のジャンパー設定で切り替える仕様なので、必要な操作に合わせた設定が欠かせません。ラッチ時には正転と逆転の切り替えに0.5秒の遅延を設けるとの説明もあります。

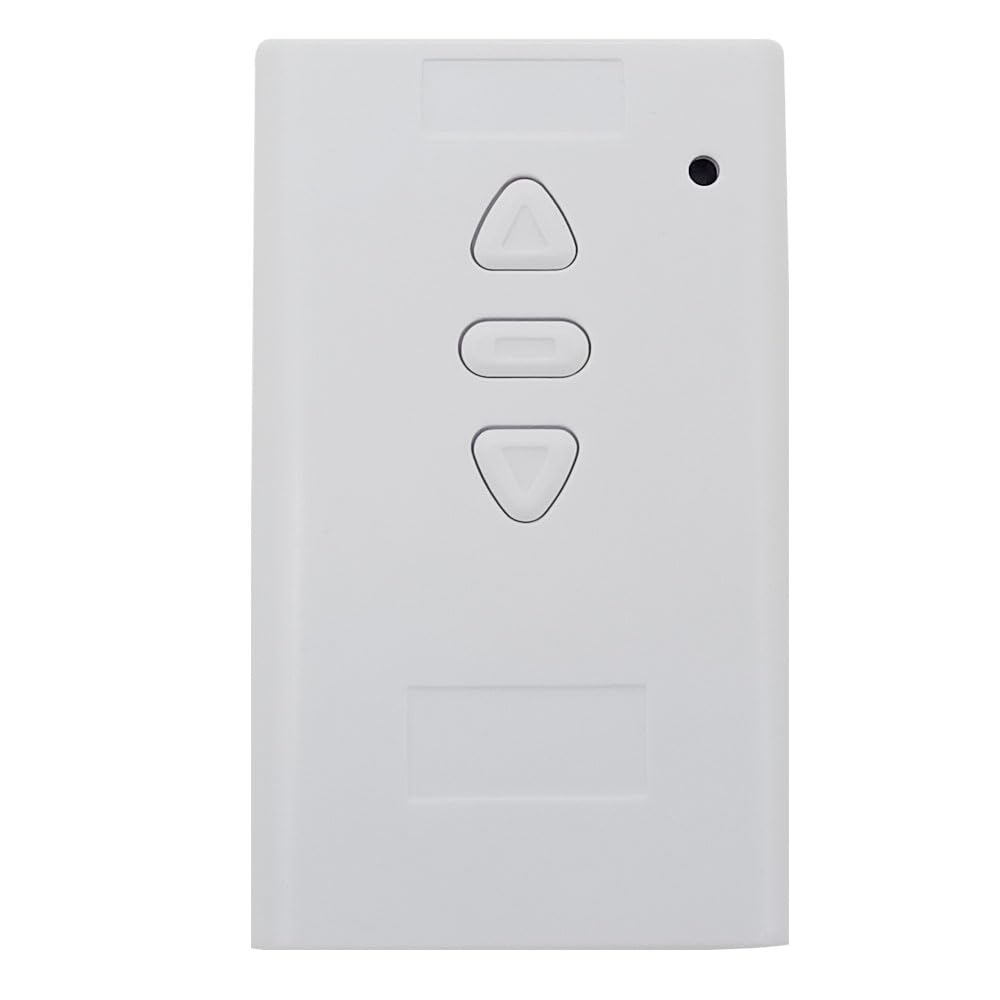

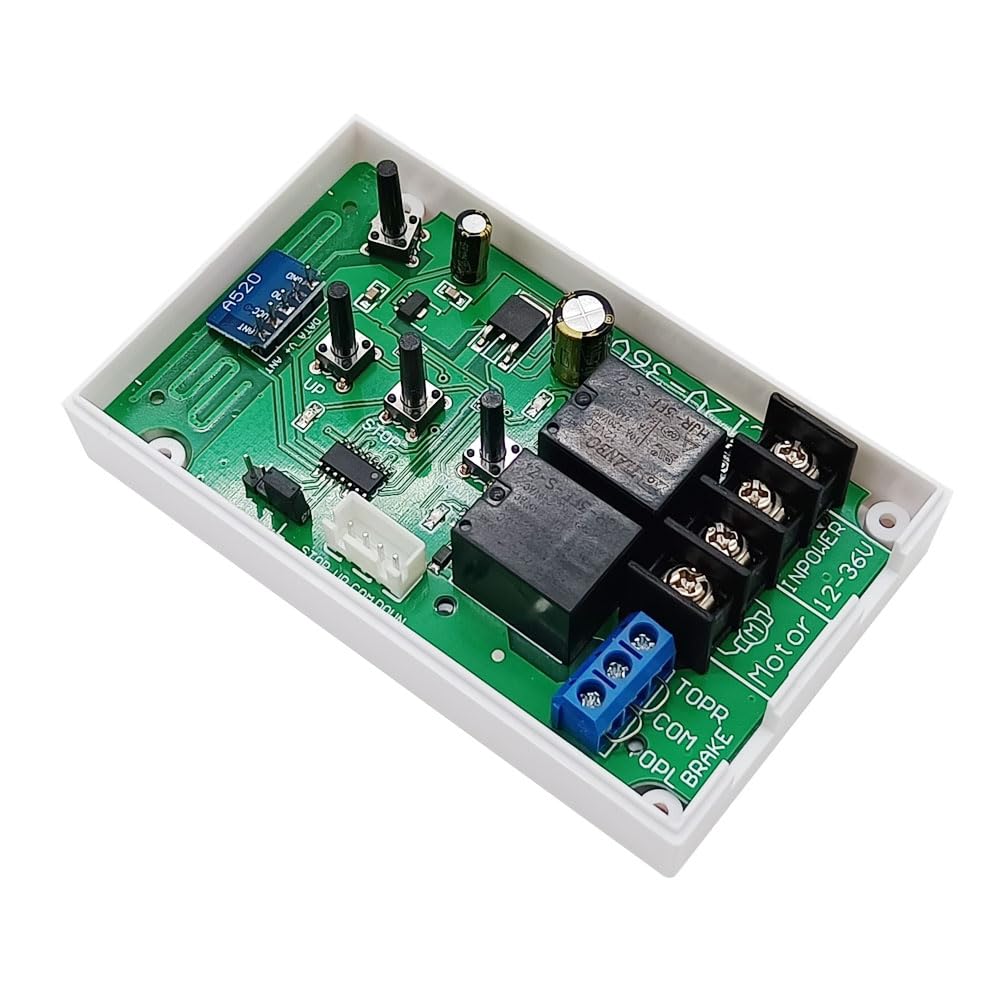

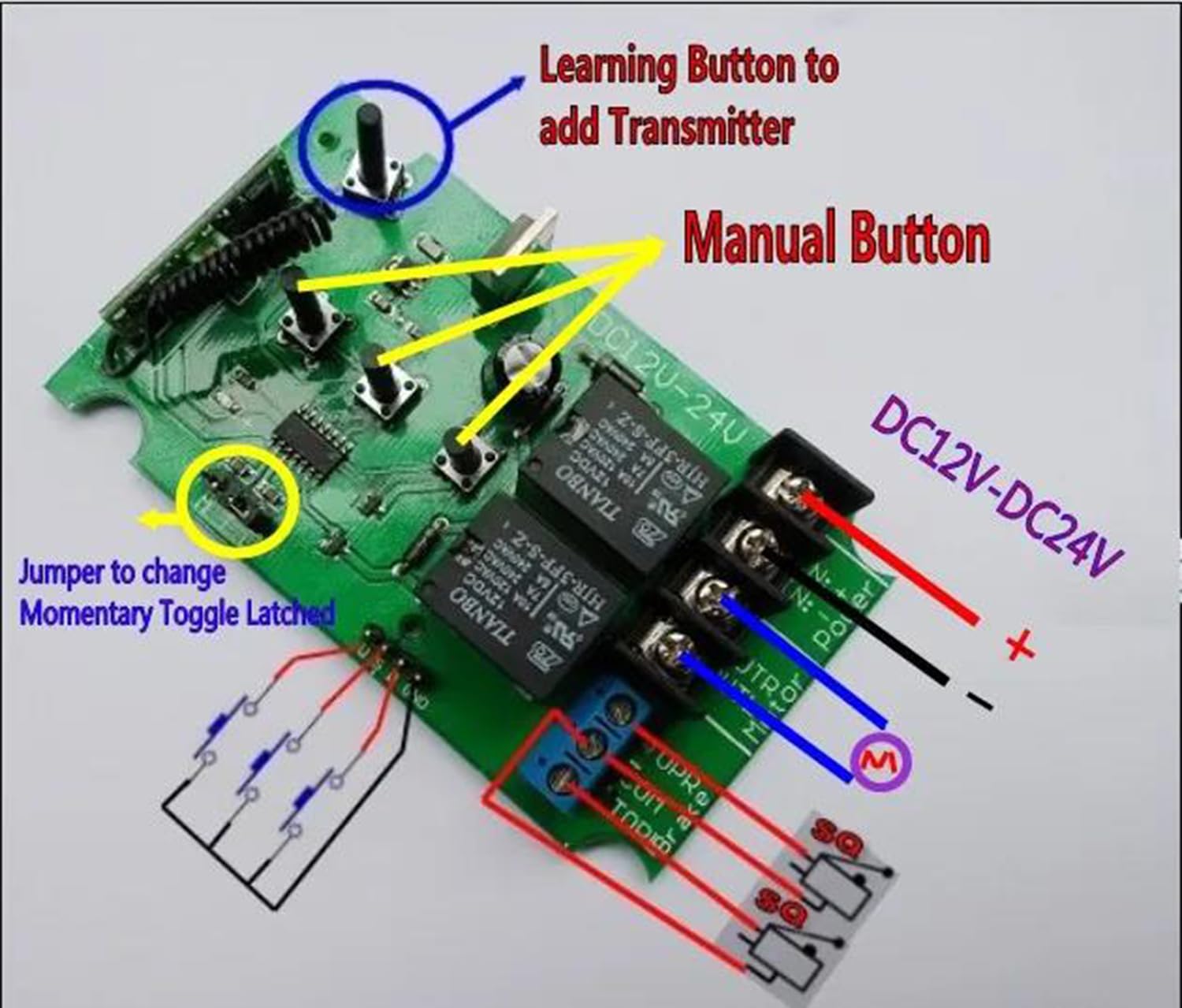

受信機には手動操作ボタンのほか、有線制御端子とリミット制御端子があります。外部スイッチやリミットスイッチを組み込めば、リモコンだけに頼らない操作・停止方法を構成できます。動作範囲の端で止めたい装置では、対応する外部スイッチを接続できる点が判断材料になります。反対に、リモコンだけで完結するシンプルな構成を望む場合は、端子の配線やジャンパー設定を使わずに運用できるか、事前に確認しておくと選びやすくなります。

セット内容

説明で同梱品として明記されているのは、取扱説明書1冊です。製品名には「200mリモコン付き」とありますが、セット内容欄には送信機の記載がありません。受信機と送信機の両方が必要な用途では、購入時のセット内容を確認してください。手動スイッチやリミットスイッチは外部機器として接続する説明で、同梱品としては示されていません。

選ぶべきか

遠隔からモーターの正逆転やアクチュエーターの伸縮を操作しつつ、手動ボタンや外部スイッチによる制御も検討したい場合に候補となる製品です。こんな人に向いています。動作モードを選べるため、押している間だけ動かしたい用途と、停止操作まで動作を保ちたい用途のどちらにも合わせられます。

重視する点によりますが、リミット端子や有線制御端子を活用する予定があるなら、端子の役割と必要なスイッチの接点方式を先に整理しておくと、設置後の構成を考えやすくなります。一方、電圧範囲や負荷条件を確認せず、どのモーターにもそのまま接続できる製品を探しているというニーズには適しません。電圧表記に差があり、負荷条件にも複数の記載があるため、接続機器の仕様との照合が選択の前提です。
