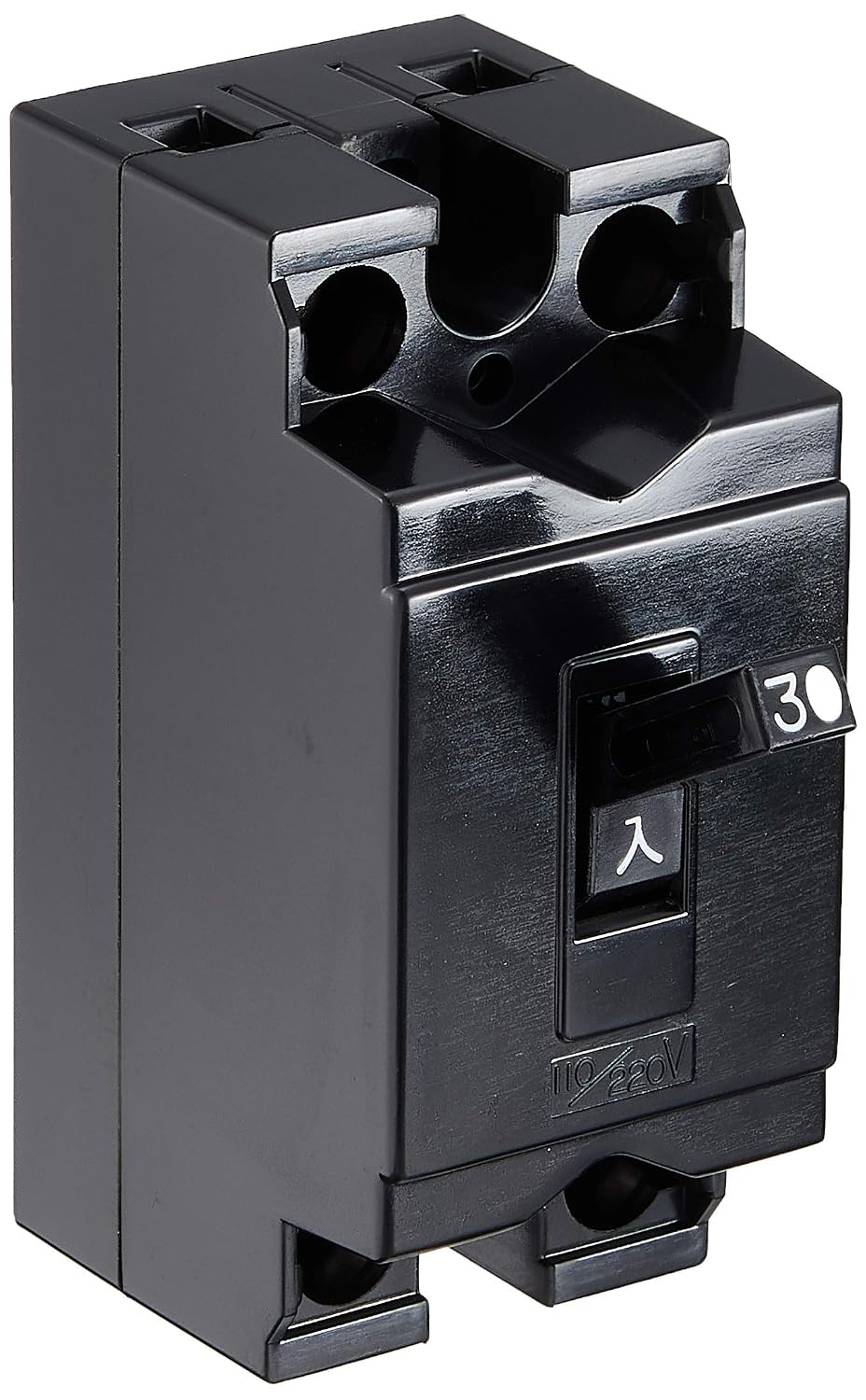

オーム（OHM）HS-B2EA30-G 分電盤用安全ブレーカ 30A・110/220V
商品説明
定格や配線条件を基準にブレーカを選びたい場合に、仕様を確認しながら組み込みを検討できる製品です。オーム（OHM）の分電盤用安全ブレーカで、定格電流は30A。住宅分電盤や標準分電盤への組み込み、小容量負荷への使用を想定しています。
使い方
住宅分電盤や標準分電盤に組み込んで使用するほか、小容量負荷向けの遮断器として使えます。選定時は、使用する回路の電圧と電流、接続する電線が製品の条件に合うかを確認してください。使用条件は220V・30A以下です。商品名には110/220Vの表記がありますが、実際の設置では機器や回路の仕様に合わせて使用条件を確かめることが大切です。
電線接続には、適合する銅線と端子の締め付け条件を守ってください。端子は当金付きのソルダーレス端子で、端子ねじの締め付けトルクは1.5N～2N・m（15～20kgf・cm）です。水のかかる場所では使用できません。分電盤内の回路構成や接続方法を確認し、条件に沿って取り付けることで、用途に合ったブレーカ選びにつなげられます。
製品詳細
- 製品名：分電盤用安全ブレーカ
- 型番：HS-B2EA30-G
- 定格電流：30A
- 電圧：220V
- 極数：3
- 適合電線：φ1.6～φ2.6Cu（銅）／5.5平方ミリメートル～8平方ミリメートル
- 端子仕様：当金付きソルダーレス端子
- 付属品：設置用ビス2本
本製品は、分電盤に組み込む用途を中心に、回路の定格や配線サイズを照らし合わせて検討しやすい仕様です。ブレーカ選びでは、定格電流だけで決めるのではなく、使用電圧、極数、電線の種類と太さまで合わせて確認することが重要です。異なる容量や端子条件を優先して選ぶ方法もありますが、住宅分電盤や標準分電盤への組み込み、小容量負荷への使用を予定している場合は、これらの条件を照合しながら選べます。
メリット
30A定格のため、回路の電流条件を基準に機器を選びたいときに候補を絞りやすい製品です。極数は3。分電盤内の回路構成に合わせて検討でき、住宅分電盤や標準分電盤への組み込みを想定した用途が明確です。小容量負荷向けとしても使えるため、設置先の用途と電気的な条件を照らし合わせて選定できます。
接続部には当金付きのソルダーレス端子を採用しています。適合する銅線の径と断面積が示されているので、配線仕様を事前に確認しやすいのもポイントです。端子ねじの指定トルクも明記されており、設置時の締め付け条件を確認しながら作業できます。設置用ビスが2本付属するため、取り付けに必要な部材を確認する際にも内容が把握しやすくなっています。
気になる点の確認
Q. どのような電圧・電流条件で使用できますか。A. 使用条件は220V・30A以下です。回路と接続機器の仕様に照らし合わせて選定してください。
Q. 接続できる電線の範囲はどのくらいですか。A. 銅線φ1.6～φ2.6、または5.5平方ミリメートル～8平方ミリメートルに適合します。端子ねじは1.5N～2N・m（15～20kgf・cm）で締め付けてください。
Q. 設置用のビスは付属しますか。A. 設置用ビスが2本付属します。また、水のかかる場所では使用しないでください。
用途に合うか
分電盤への組み込み用や小容量負荷向けに、30A・3極のブレーカを探している場合に、電圧や配線条件を照合して選べる製品です。適合電線と端子の締め付け条件が具体的に示されているため、配線仕様まで含めて確認したい方にも向いています。設置先の回路に必要な定格と電線が合うことを確認したうえで、住宅分電盤や標準分電盤での使用にお役立てください。
