Goobay 62069 CAT 6-patchpanel med 8 RJ45-portar, STP och 250 MHz

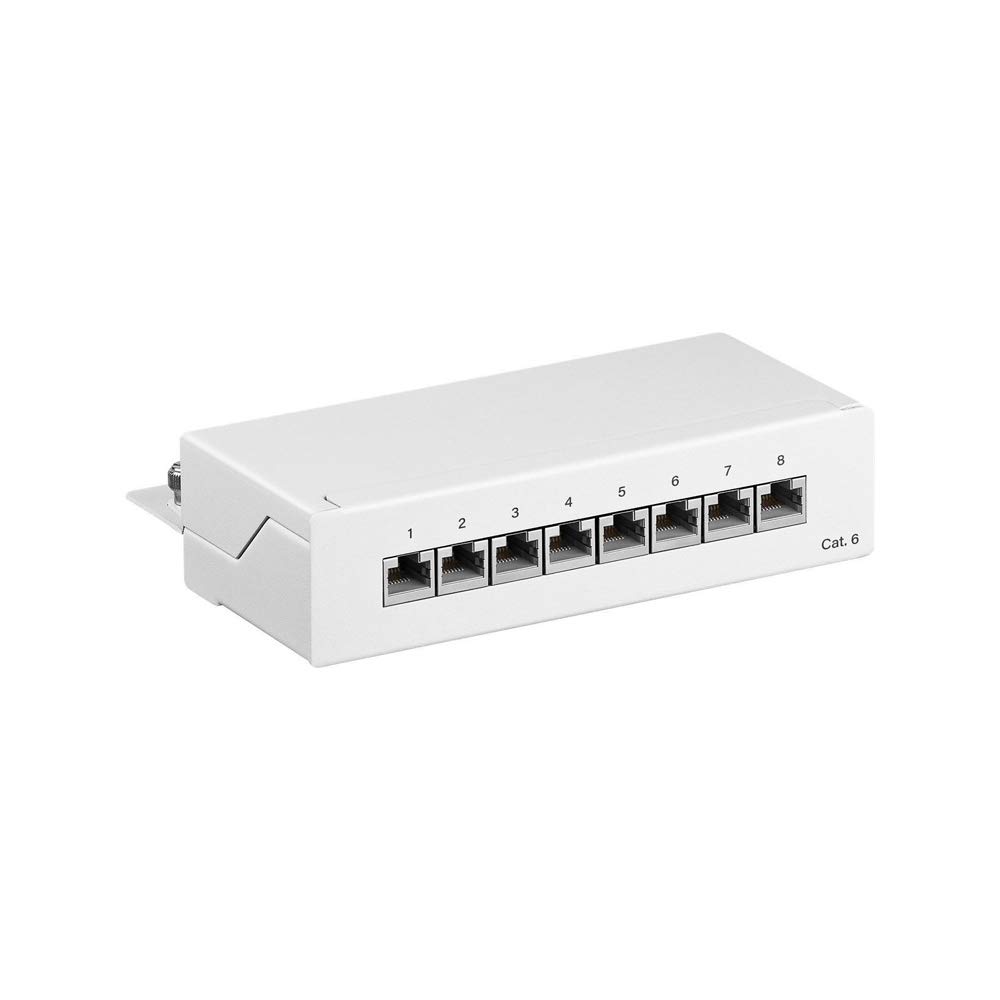

För dig som vill samla flera fasta nätverkskablar på en tydlig anslutningspunkt passar Goobay 62069 som en kompakt CAT 6-patchpanel. Den har åtta skärmade RJ45-portar och numrerade anslutningar. Metallhöljet kan monteras på vägg eller skrivbord.

Huvudpunkter

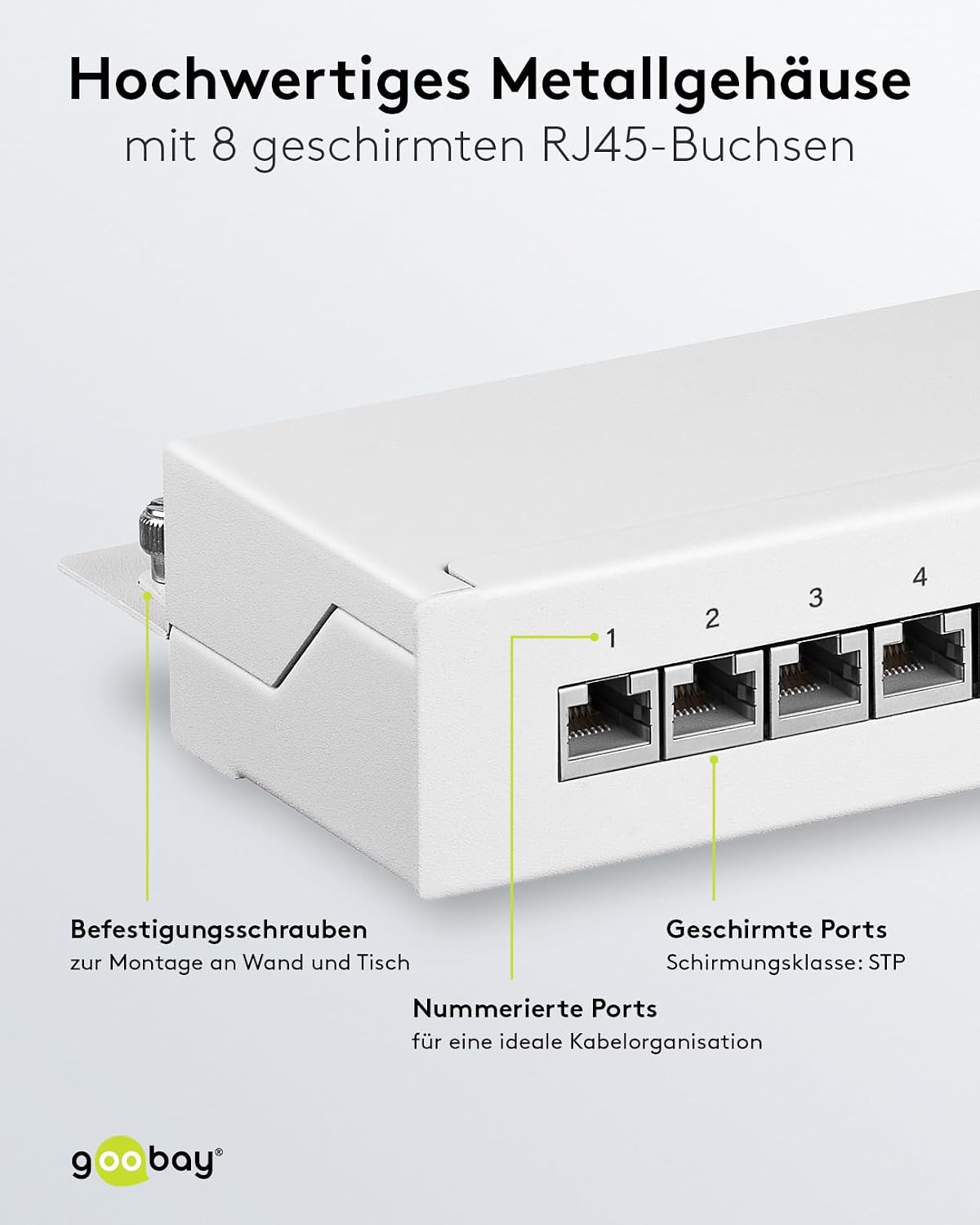

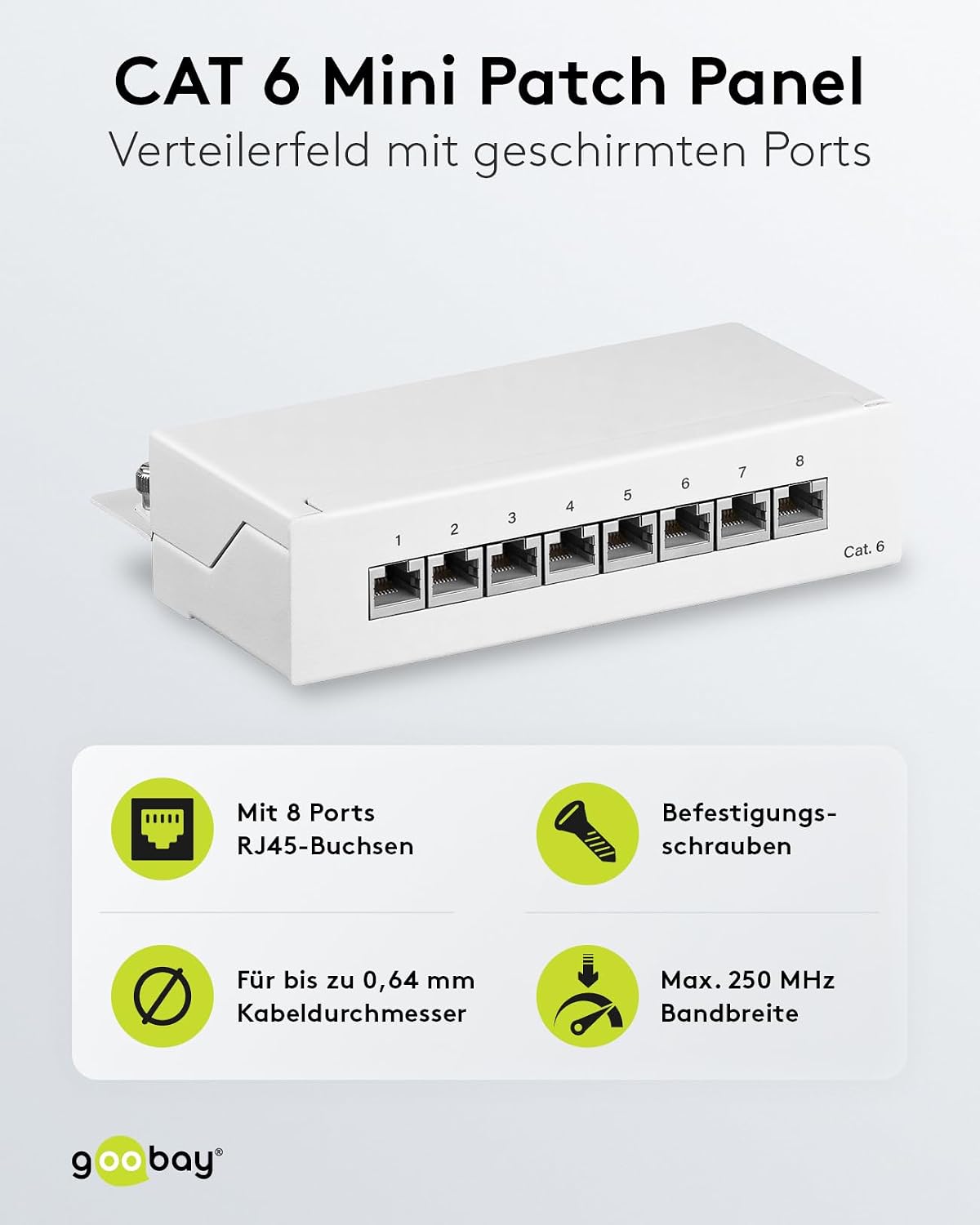

Panelen är avsedd för CAT 6-nätverkskabel och har åtta RJ45-uttag av typen 8P8C. Det gör den användbar när flera kabeldragningar ska organiseras mellan exempelvis datorer, router och server, i stället för att varje kabel lämnas lös vid utrustningen. Portarna är skärmade enligt STP och den angivna maximala bandbredden är 250 MHz.

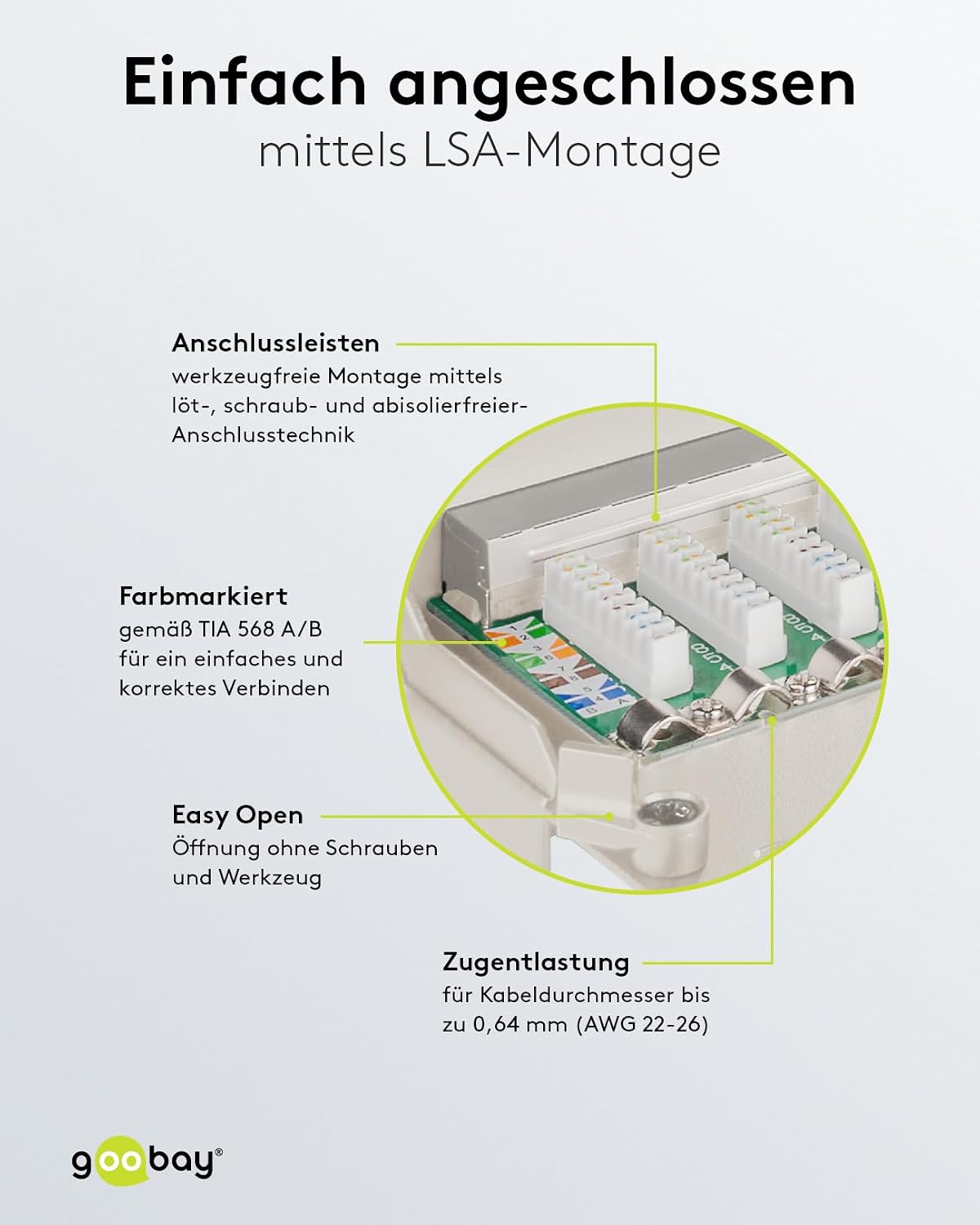

På baksidan ansluts de enskilda ledarna med LSA-anslutning. Färgmarkeringar enligt TIA 568 A/B hjälper till att hålla ordning på kopplingen, medan numrerade portar gör det lättare att följa vilken kabel som går till vilken anslutning. Panelen är avsedd för ledardiametrar upp till 0,64 mm (AWG 22–26). Det är alltså främst en lösning för fast kabeldragning, inte en vanlig förlängningskabel med färdiga kontakter i båda ändar.

Mått och passform

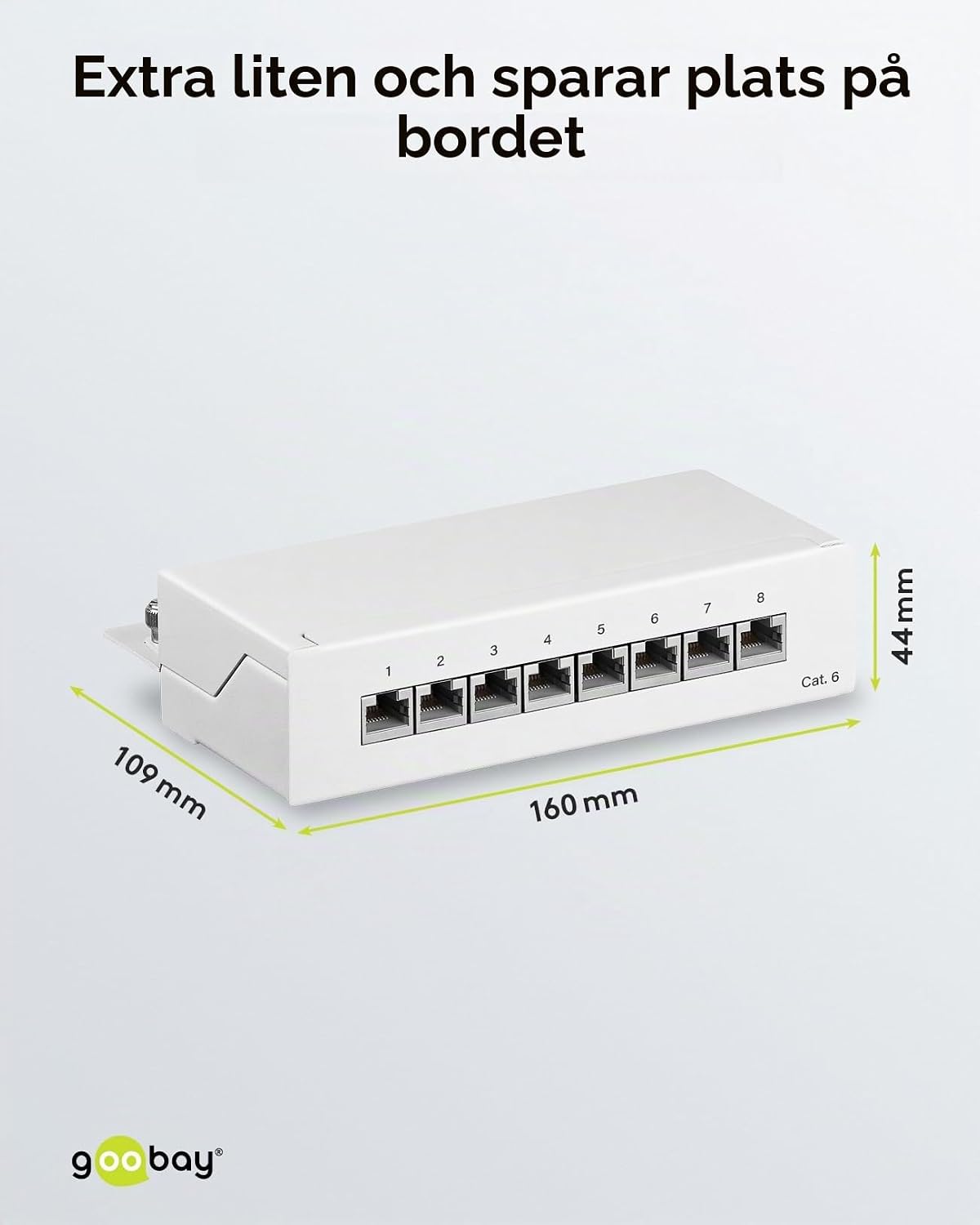

Måtten anges till 160 x 44 x 109 mm och formatet är 1 HE. Det vita metallhöljet har en öppningsfunktion som gör det lättare att komma åt anslutningarna. Fästskruvar medföljer för montering på vägg eller skrivbord. Produkten anges även för installation i nätverksskåp och servermiljö, men måtten är viktiga att stämma av mot den plats där panelen ska monteras.

Den kompakta storleken passar när du behöver samla ett begränsat antal kablar utan en större panel med fler portar. Ett rimligt alternativ om målet är att få en fast, överskådlig anslutningspunkt för upp till åtta CAT 6-kablar. Om du bara behöver koppla ihop ett fåtal enheter tillfälligt kan direktanslutning med nätverkskablar vara enklare och kräva mindre installation.

Så använder du produkten

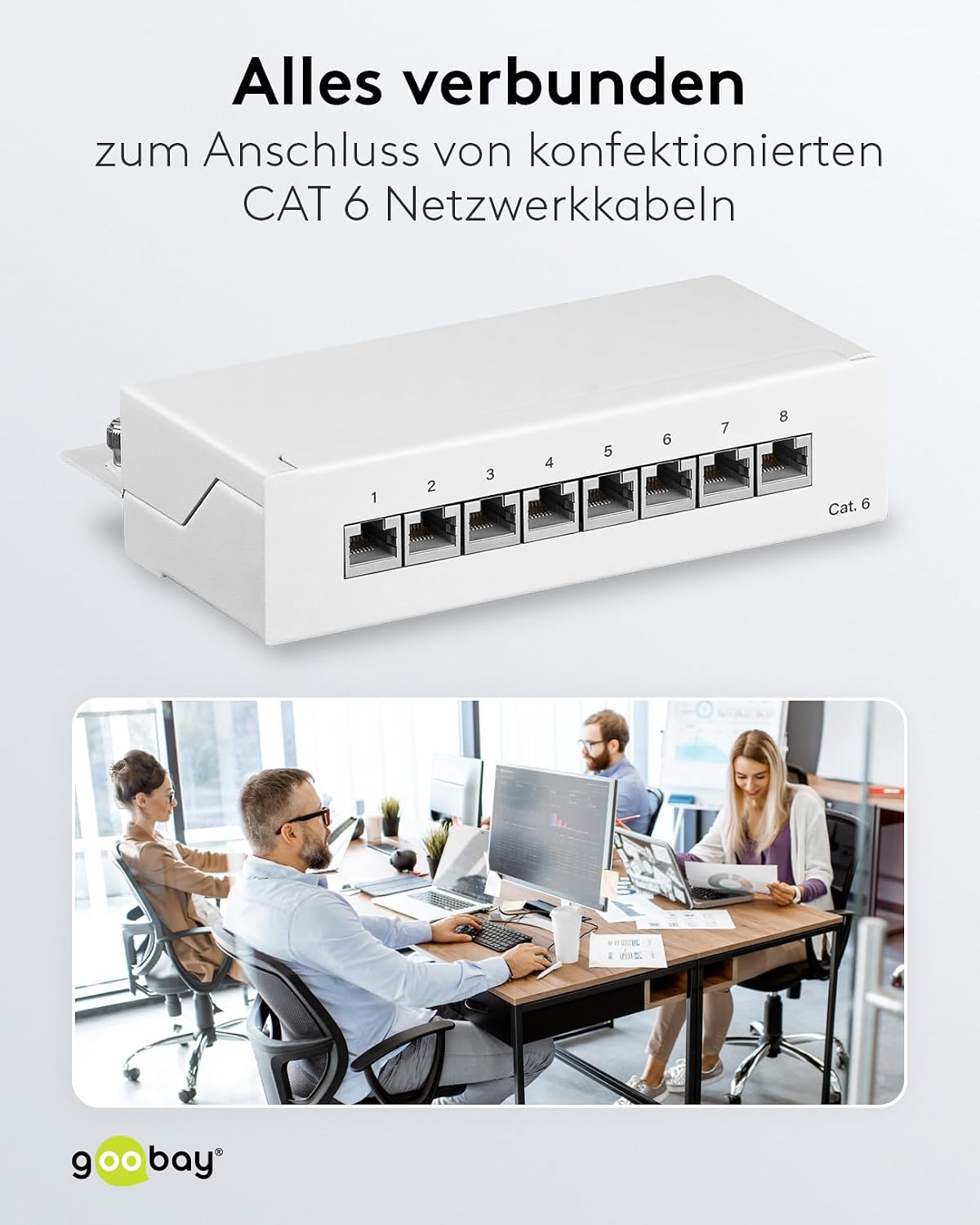

Montera panelen där kablarna ska samlas och anslut de fasta kabelledarna på LSA-listorna enligt färgmarkeringen. Därefter kan färdigterminerade CAT 6-kablar anslutas till RJ45-portarna för vidare koppling till nätverksutrustningen. Portnumren underlättar märkning och felsökning när flera ledningar går genom samma punkt.

I ett mindre hemmanätverk kan panelen exempelvis placeras nära inkommande kabeldragningar, så att anslutningarna till router, dator eller annan nätverksutrustning blir mer samlade. En annan typ passar bättre om du behöver fler än åtta portar eller söker en panel med högre angiven bandbredd, Goobay 62069 är specificerad till 250 MHz och åtta portar.

Praktiska frågor

Vilken typ av nätverkskabel är panelen avsedd för? Den är specificerad för CAT 6 och har åtta RJ45-uttag av typen 8P8C.

Hur ansluts de fasta ledarna? De ansluts med LSA-montering. Färgmarkeringar enligt TIA 568 A/B visar kopplingsordningen, och angiven ledardiameter är upp till 0,64 mm (AWG 22–26).

Kan panelen monteras utanpå en vägg? Ja. Den kan monteras på vägg eller fästas på skrivbord med de medföljande skruvarna.

När produkten passar

Goobay 62069 är relevant när en nätverksinstallation behöver en liten, fast fördelningspunkt med åtta skärmade CAT 6-portar och tydlig kabelordning. LSA-anslutningarna och färgmarkeringarna är särskilt användbara vid installation av fasta ledare, medan metallhölje och monteringsmöjligheter ger flera placeringar att välja mellan. Kontrollera att kabeltypen, ledardiametern och utrymmet stämmer med din installation innan du väljer panelen.
