Aideepen PWM-motorvarvtalsregulator för borstad DC-motor, 6–60 V, 30 A

Den digitala displayen visar hastigheten som en procentandel av maxhastigheten, vilket gör det lättare att läsa av inställningen under användning.

Regulatorn har en vridknapp med start- och stoppfunktion samt skruvterminaler för anslutning. Den är avsedd för borstade DC-motorer.

Du kan ställa in start- och stopptid, hastighetsgränser och PWM-frekvens. Det gör den mer anpassningsbar än en enklare regulator med enbart grundläggande hastighetsjustering.

Positiva egenskaper

En tydlig fördel är att flera inställningar går att anpassa utan att hastigheten behöver regleras enbart med knappen. Långsam start och stopp kan ställas in från 0 till 10 sekunder, och minimi- respektive maxhastighet kan begränsas. Det kan vara användbart när motorn behöver starta mjukare eller inte ska gå över en viss hastighet.

Knappen sköter både start och stopp. Ett kort tryck slår på eller av, medan ett längre tryck öppnar inställningsläget. Där kan du växla mellan funktionerna och ändra värden genom att vrida på knappen. Inställningar kan sparas innan du lämnar läget.

Vad som utmärker produkten

Regulatorn anges ha ett inspänningsområde på DC 6–60 V och stöd för 12 V, 24 V, 36 V och 48 V. Utströmmen anges till 0–30 A, men kontinuerlig ström är specificerad till inom 20 A. Det är därför viktigt att skilja mellan den angivna maxströmmen och vad som anges för kontinuerlig drift när du bedömer om den passar motorn.

PWM-frekvensen kan ställas mellan 1 och 100 kHz, med 15 kHz som standardinställning. Hastigheten kan justeras från 0 till 100 procent. Produkten har en digital kodarratt och skruvterminaler, vilket ger både avläsning och manuell justering vid själva regulatorn.

Användning

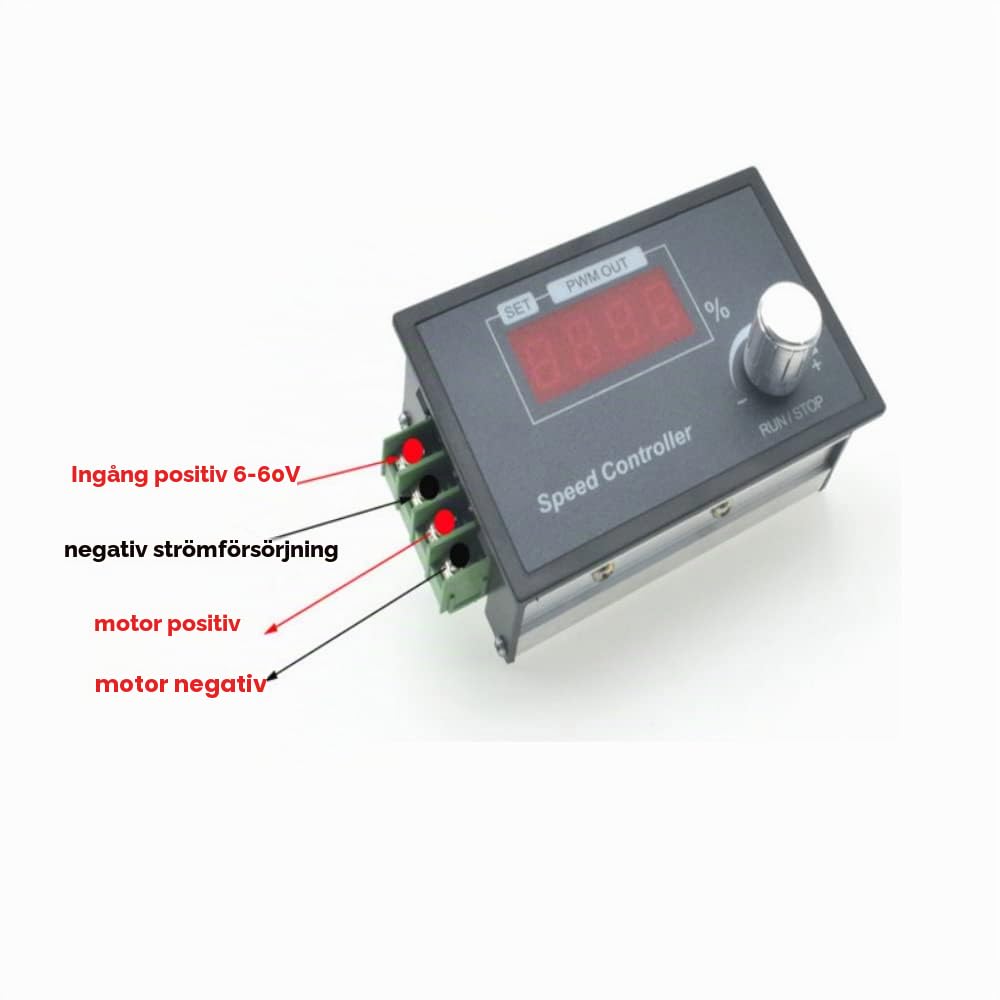

Innan installation behöver motorns nominella spänning stämma med regulatorns inspänning, och plus- och minuspol måste anslutas rätt. Tillverkaren anger att 220 V inte får anslutas. Regulatorn är avsedd för borstade motorer, så den passar inte för motorer av annan typ.

Ett praktiskt användningsfall är att styra hastigheten på en borstad DC-motor i en egen konstruktion där både startförlopp och högsta hastighet behöver kunna justeras. Skruvterminalerna underlättar kabelanslutningen, medan inställningarna ger fler möjligheter än en lösning där endast hastigheten kan vridas upp eller ned. Den inbyggda installationen kräver en panelöppning på 92 mm x 56 mm.

När produkten passar

Värd att överväga om du behöver reglerbar hastighet för en borstad DC-motor och vill kunna ställa in start, stopp, hastighetsgränser och frekvens. Den ger fler justeringsmöjligheter än en grundläggande hastighetskontroll, men för kontinuerlig drift bör uppgiften om ström inom 20 A vägas in snarare än att enbart utgå från 30 A.

Den passar mindre bra om motorn inte är borstad eller om installationen kräver 220 V, eftersom produkten uttryckligen är avsedd för DC-spänning inom det angivna området. Kontrollera också att motorns nominella spänning motsvarar matningen innan regulatorn kopplas in.
