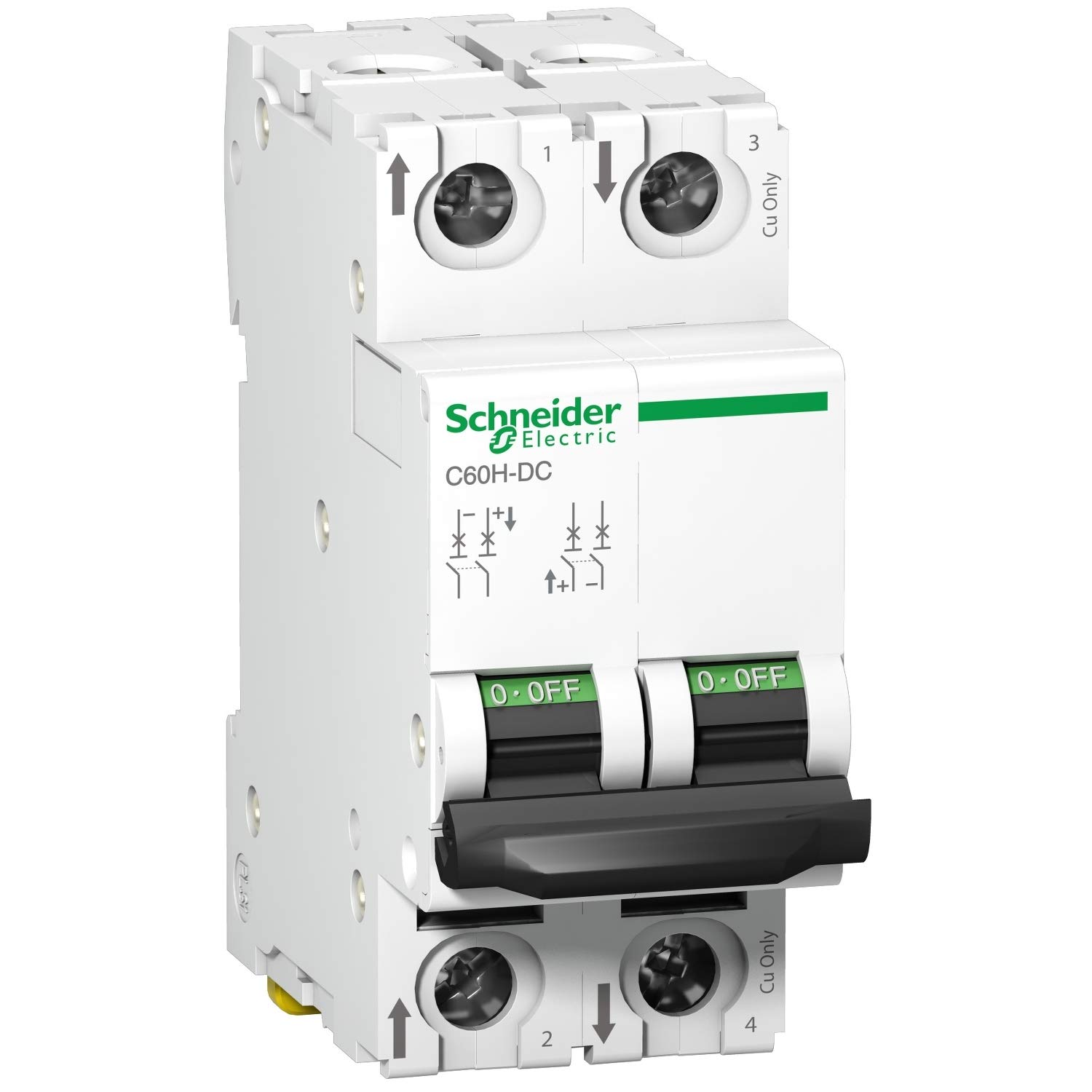

Schneider Electric A9N61539 C60H automatische schakelaar, 2P, 63 A, 500 V DC
Beoordelingen
Prijs
Productbeschrijving
Wie een installatie met gelijkstroom beveiligt, heeft andere specificaties nodig dan bij een wisselstroomtoepassing. Deze Schneider Electric C60H is een tweepolige automatische schakelaar voor DC, met een nominale spanning van 500 V en een stroomsterkte van 63 A. De C-karakteristiek en montage op een symmetrische DIN-rail maken de toepassing concreet voor installaties waarin deze waarden aansluiten.
Dagelijks gebruik
De schakelaar is bedoeld voor gebruik in een gelijkstroomnet. Met twee polen en een nominale bedrijfsspanning van DC 500 V biedt hij een duidelijke configuratie voor het onderbreken van de stroomkring. De stroomsterkte bedraagt 63 A, de C-karakteristiek bepaalt het aanspreekgedrag volgens de opgegeven standaardcurve.
Bij het samenstellen van een installatie helpt het om spanning, stroomsterkte, aantal polen en karakteristiek naast de eisen van de toepassing te leggen. Zo kun je gericht beoordelen of deze uitvoering past bij de stroomkring die je wilt beveiligen. De opgegeven afschakelwaarden lopen van 5 tot 10 kA volgens de C-curve. De schakelaar is geschikt voor scheidbaarheid volgens de industrienorm UNE-EN 60947.
Voordelen
De combinatie van 2P, 63 A en DC 500 V maakt de uitvoering herkenbaar en praktisch te vergelijken met de specificaties van een installatie. De C-karakteristiek geeft daarbij een extra aanknopingspunt bij de keuze van een automaat, je hoeft niet alleen op de stroomsterkte af te gaan. De uitvoering is wit en bedoeld voor montage op een symmetrische DIN-rail van 35 mm.
Voor de aansluiting zijn verschillende mogelijkheden genoemd, waaronder LUG Box en een ringkabelschoen op de aansluiting. Dat geeft installateurs keuze bij het afstemmen van de aansluitwijze op de opbouw van de installatie. Wie onderdelen voor een schakelkast selecteert, kan zo zowel de elektrische waarden als de montage en aansluitmethode meenemen in de afweging.
Hoofdpunten
De A9N61539 is een Schneider Electric C60H-automaat met twee polen, een nominale stroomsterkte van 63 A en een nominale bedrijfsspanning van DC 500 V. De netfrequentie is opgegeven als 50/60 Hz. Voor montage is een symmetrische DIN-rail van 35 mm voorzien. De opgegeven afschakelwaarden bedragen 5 tot 10 kA volgens de standaardcurve C.
In de productbeschrijving worden daarnaast opties voor de installatie genoemd, zoals een eindplaat, draaigreep, vergrendeling en deelbare montage. Ook hulpweergave, statusindicatie, een uitschakelspoel en een onderspanningsspoel worden als opties vermeld. Deze uitbreidingen kunnen relevant zijn wanneer de schakelkast aanvullende bedienings- of signaalfuncties nodig heeft.
Wat je nog moet weten
Welke spanning en stroomsterkte heeft deze automaat? De nominale bedrijfsspanning is DC 500 V en de nominale stroomsterkte is 63 A. Hij heeft twee polen en een C-karakteristiek.
Hoe wordt de schakelaar gemonteerd? De automaat is bedoeld voor montage op een symmetrische DIN-rail van 35 mm.
Welke aansluitmogelijkheden worden genoemd? De productbeschrijving noemt LUG Box en een ringkabelschoen op de aansluiting. Daarnaast zijn verschillende installatie- en hulpopties beschreven.
Past het bij jouw gebruik?
Deze Schneider Electric C60H is geschikt om te overwegen wanneer je een tweepolige automaat zoekt voor een gelijkstroominstallatie met een nominale spanning van 500 V en een stroomsterkte van 63 A. De DIN-railmontage, C-karakteristiek en genoemde aansluitmogelijkheden helpen om de uitvoering af te stemmen op de schakelkast en de beoogde stroomkring. Daarmee is dit vooral een gerichte keuze voor installaties waarvan de elektrische waarden en montage overeenkomen met deze specificaties.
