Aideepen 4-pins PWM-ventilatorregelaar, 8–24 V, 5 A, set van 2
Productbeschrijving
Met de draaiknop stel je het toerental van een geschikte ventilator of motor traploos in. Dat maakt deze Aideepen-regelaar handig wanneer een vaste snelheid niet volstaat en je de luchtstroom of werking zelf wilt afstemmen.

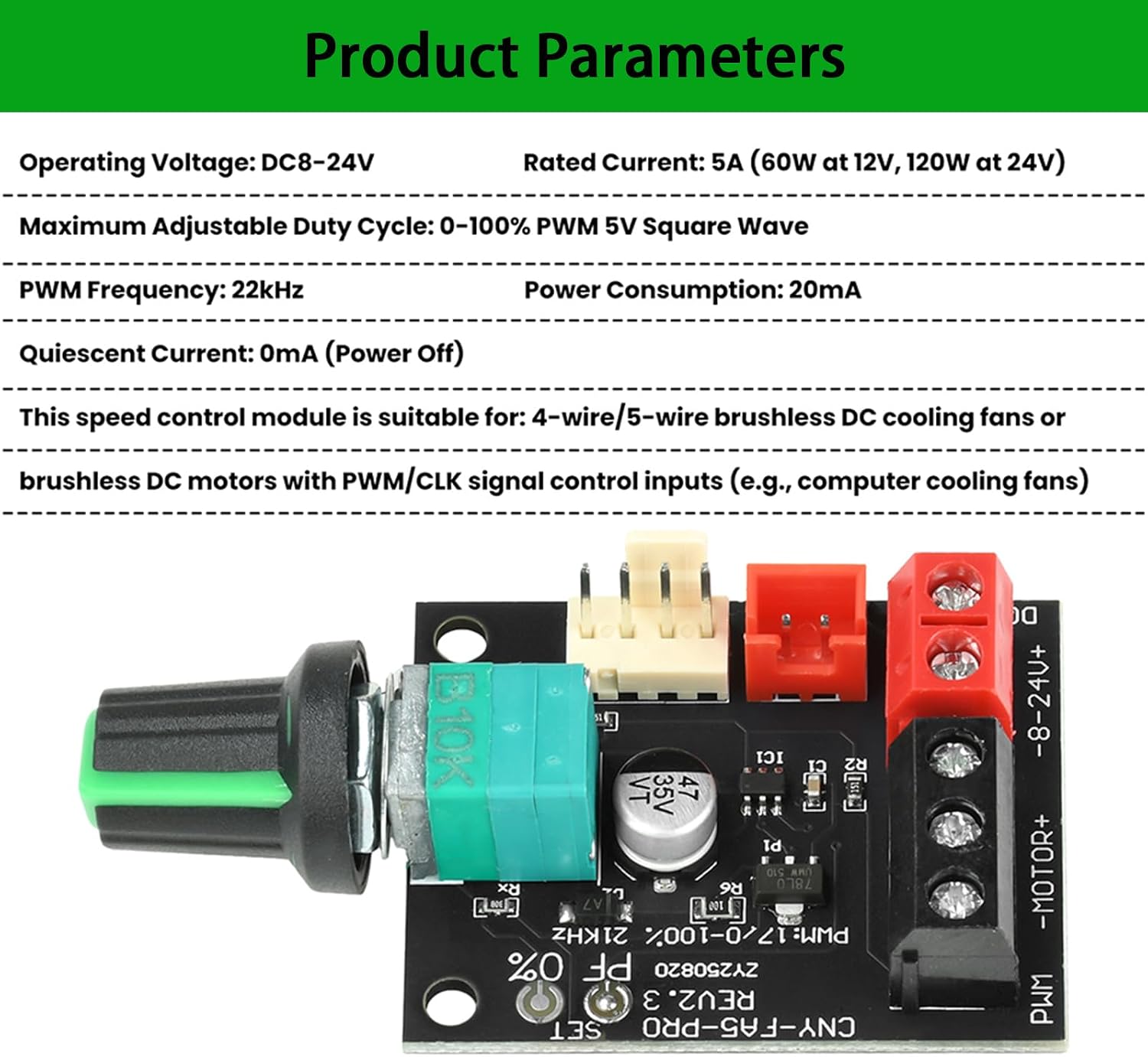

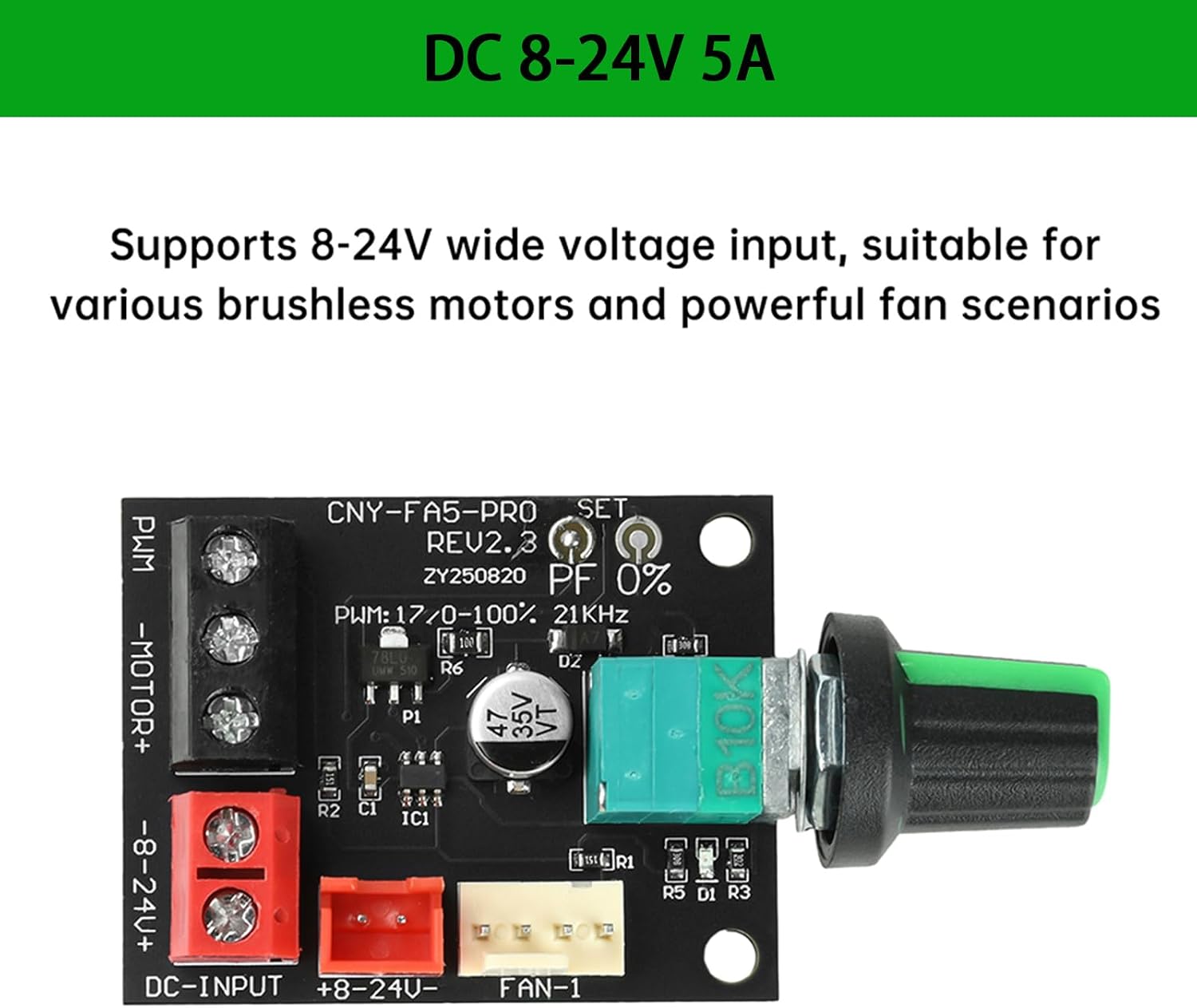

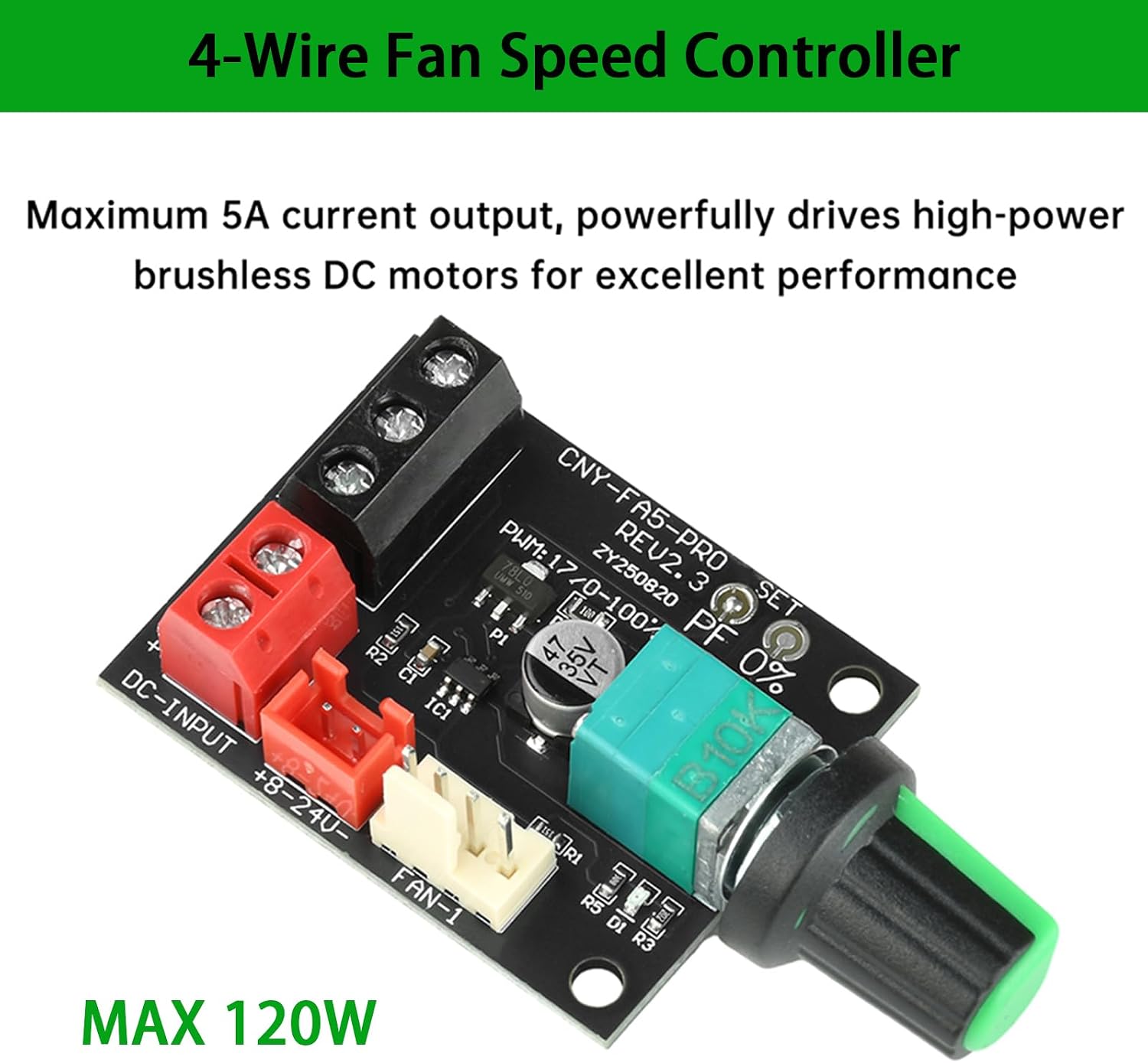

De module werkt op DC 8–24 V en ondersteunt een maximale stroom van 5 A. Het opgegeven maximumvermogen is 120 W bij 24 V, bij 12 V is dat 60 W.
De set bevat twee regelaars en een handleiding. Er is geen modelnummer vermeld, dus de belangrijkste keuze is of de aansluiting en PWM/CLK-ingang passen bij je ventilator of motor.
De essentie
Dit is een PWM-toerentalregelaar voor borstelloze DC-ventilatoren met vier of vijf draden en voor borstelloze DC-motoren met een PWM/CLK-signaalingang. De module levert een PWM-signaal van 5 V met een frequentie van 22 kHz. De instelbare dutycycle loopt volgens de productspecificaties van 0 tot 100%.
De draaiknop combineert de snelheidsregeling met een aan/uit-schakelaar. Draai je naar de minimumstand en daarna verder tot de klik, dan wordt de stroomtoevoer naar de module en ventilator onderbroken. Dat is praktisch bij een doe-het-zelfopstelling waarbij je de regeling binnen handbereik wilt houden.
De aansluiting is niet universeel: een ventilator zonder PWM/CLK-ingang valt niet onder de opgegeven compatibiliteit. Controleer daarom eerst het type ventilator en de voedingsspanning. Dit onderscheidt de module van een eenvoudige aan-uitoplossing: je kunt de snelheid aanpassen, maar alleen met geschikte apparatuur.
Dagelijks gebruik
Bij een behuizingsventilator of een andere compatibele DC-ventilator kun je de knop gebruiken om de snelheid af te stemmen op de gewenste luchtstroom. Voor een opstelling die continu op één vaste stand moet draaien, kan een ventilator zonder aparte regelmodule eenvoudiger zijn. De Aideepen-set is vooral bedoeld voor wie zelf de regeling wil instellen.

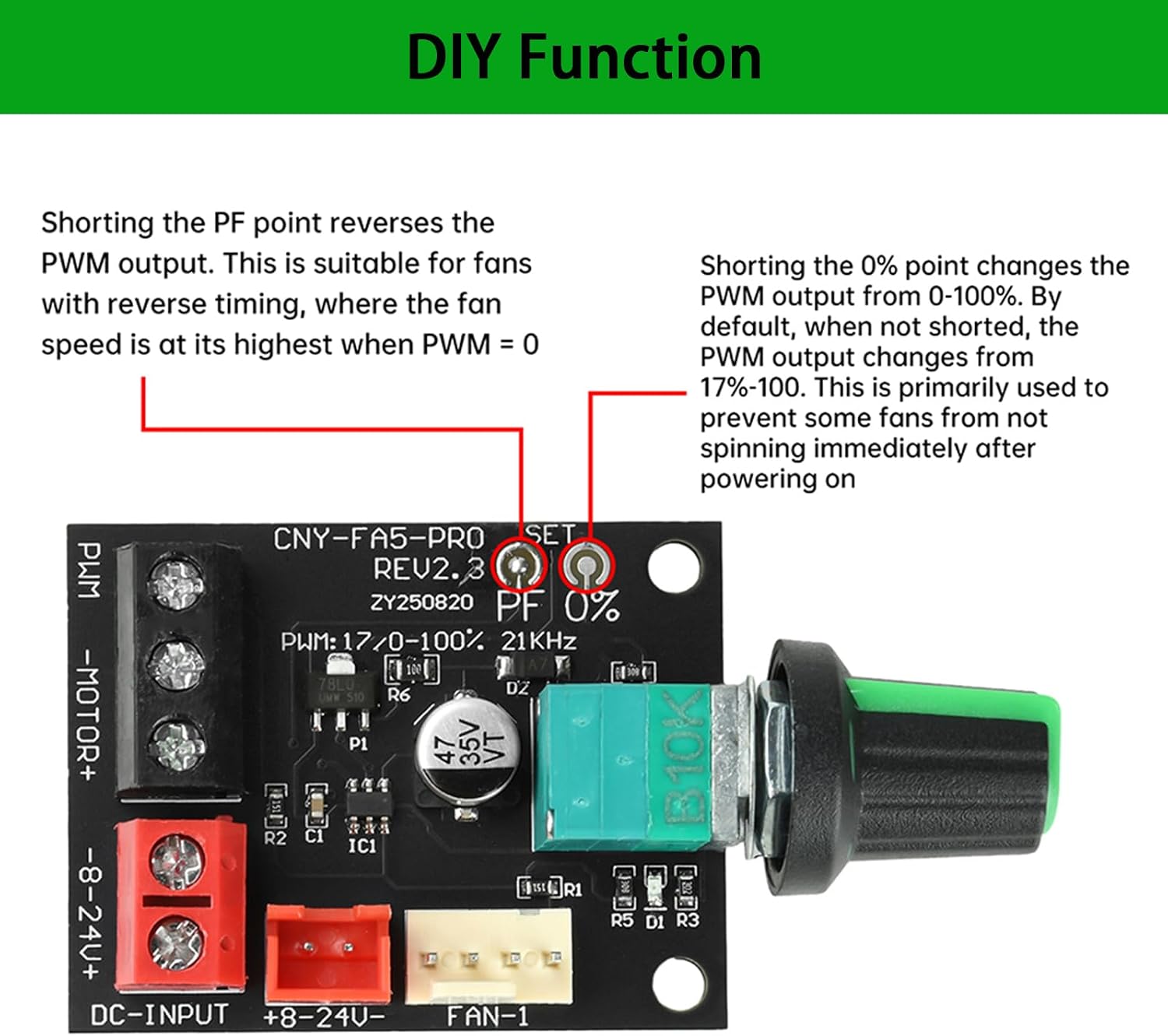

De standaarduitgang loopt van 17% tot 100% PWM. Dat minimum is volgens de productinformatie bedoeld om te voorkomen dat een ventilator bij het starten niet op gang komt. Met een soldeerbrug op het 0%-punt kan het bereik worden aangepast naar 0–100%. De module heeft ook een soldeerpunt waarmee de uitgangs-PWM kan worden omgekeerd voor ventilatoren met een omgekeerde reactie op het PWM-signaal. Dat zijn aanpassingen voor een doe-het-zelfopstelling, geen instellingen die je met de draaiknop kiest.
Zo gebruik je het

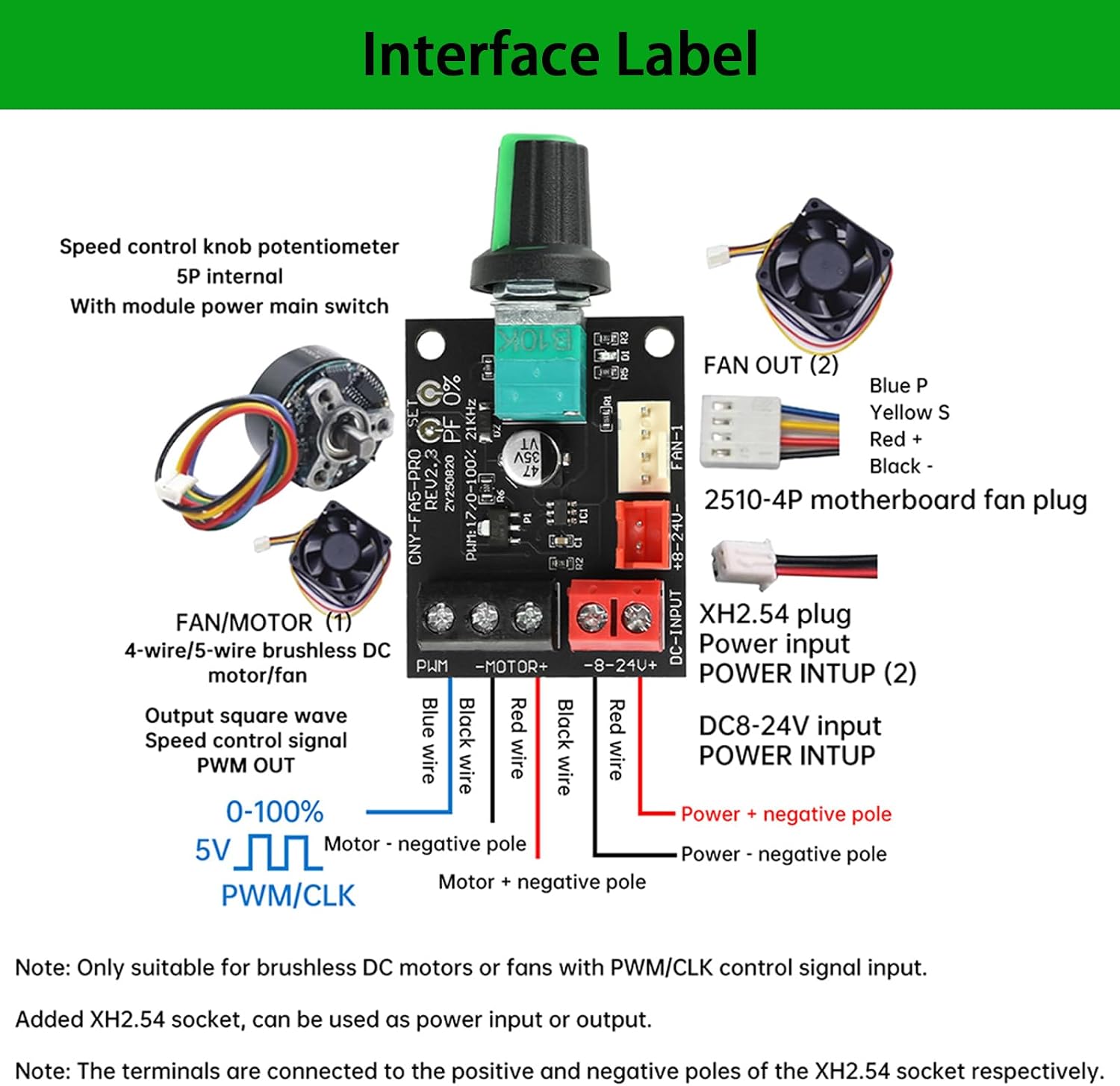

Sluit de regelaar aan op een voeding binnen het opgegeven bereik van DC 8–24 V en gebruik hem met een geschikte vier- of vijfaderige ventilator of motor met PWM/CLK-ingang. De productbeschrijving vermeldt een XH2.54-aansluiting voor voeding of een ander randapparaat en een 2510-4P-ventilatoraansluiting. Toerentalregeling via de klemmenstrook wordt eveneens genoemd.
Stel de snelheid vervolgens met de knop in. Houd bij de keuze rekening met de maximale stroom van 5 A en het maximale vermogen: 60 W bij 12 V of 120 W bij 24 V. De set bevat twee regelmodules en één handleiding. Dit is zinvol als je een compatibele ventilator in een eigen project variabel wilt aansturen, in plaats van alleen tussen aan en uit te schakelen.
Voor je beslist
De belangrijkste controle is de signaalaansluiting: deze regelaar is bedoeld voor borstelloze DC-ventilatoren of motoren met PWM/CLK-ingang. Alleen de voedingsspanning passend maken is dus niet genoeg om compatibiliteit vast te stellen. Ook gelden de limieten van 5 A en het bijbehorende maximale vermogen, een zwaardere belasting past niet binnen de opgegeven waarden.
Een minder passende keuze als je een ventilator met een andere regelmethode hebt, of wanneer je geen soldeerwerk aan de module wilt uitvoeren maar wel een bereik vanaf 0% nodig hebt. Voor standaardgebruik is die soldeeraanpassing niet nodig: de uitgang begint dan bij 17%. Kies deze set vooral wanneer je twee regelmodules nodig hebt en de aansluitingen en het PWM/CLK-signaal van je apparatuur overeenkomen.
