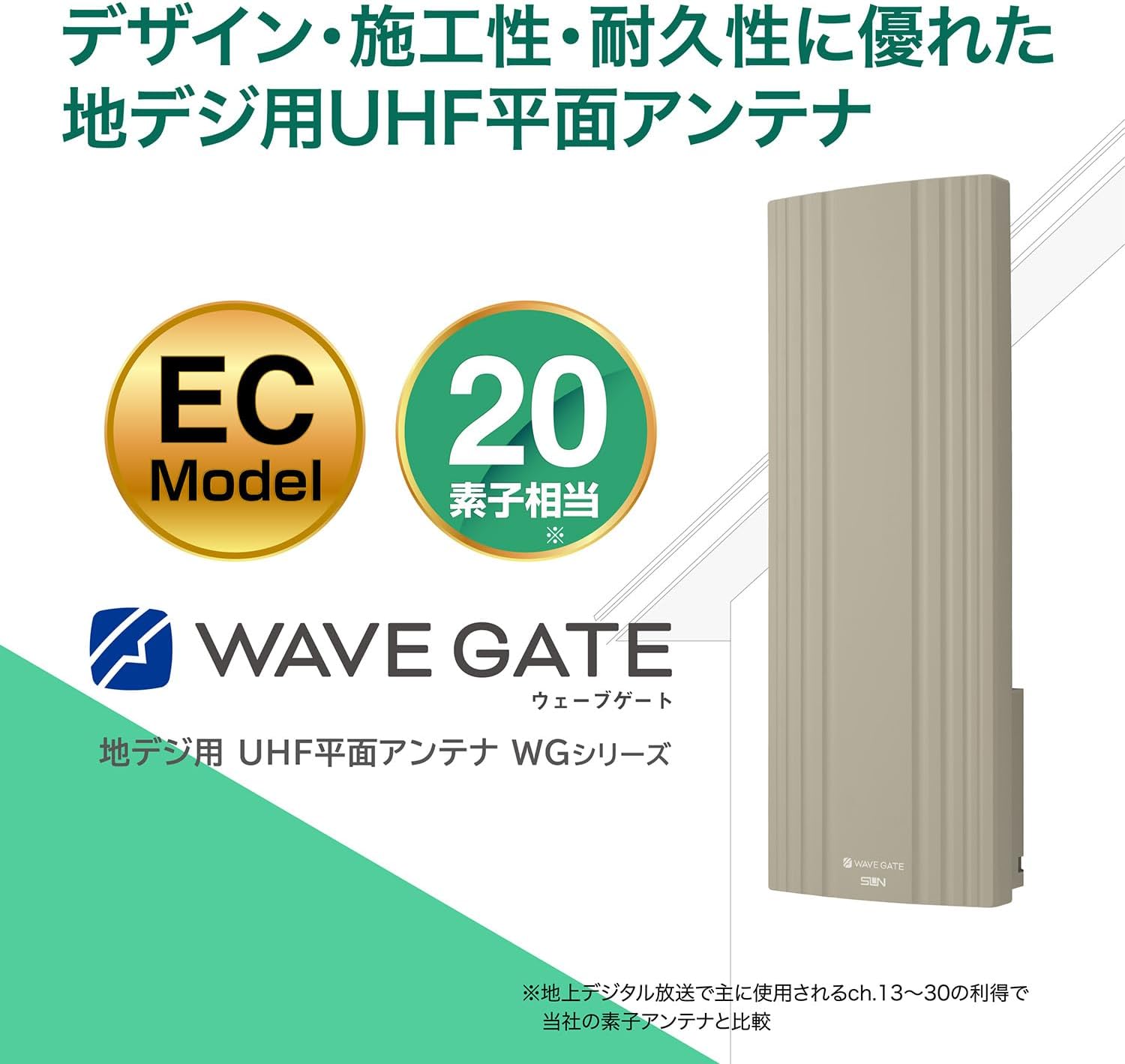

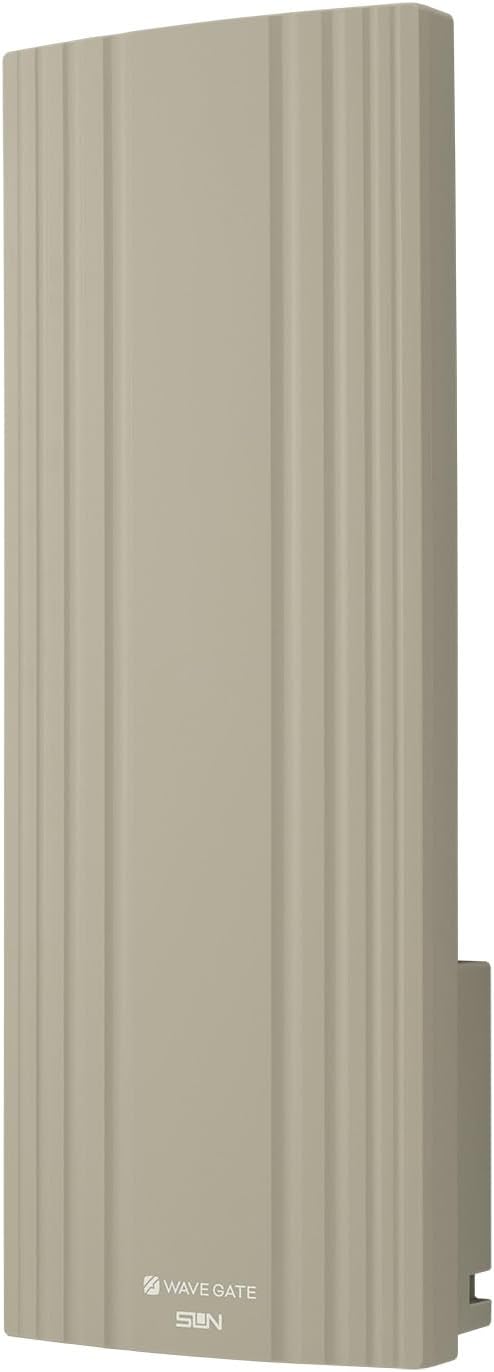

サン電子 WG20-G-EC 地デジ用UHF平面アンテナ 20素子・水平偏波用・グレージュ

地上デジタル放送を受信しながら、アンテナを住宅の外観になじませて設置したい方に適した平面アンテナです。20素子で、水平偏波のUHF放送に対応します。グレージュのすっきりしたデザインが、壁面やベランダに設置する際の見た目にも配慮します。

使用のコツ

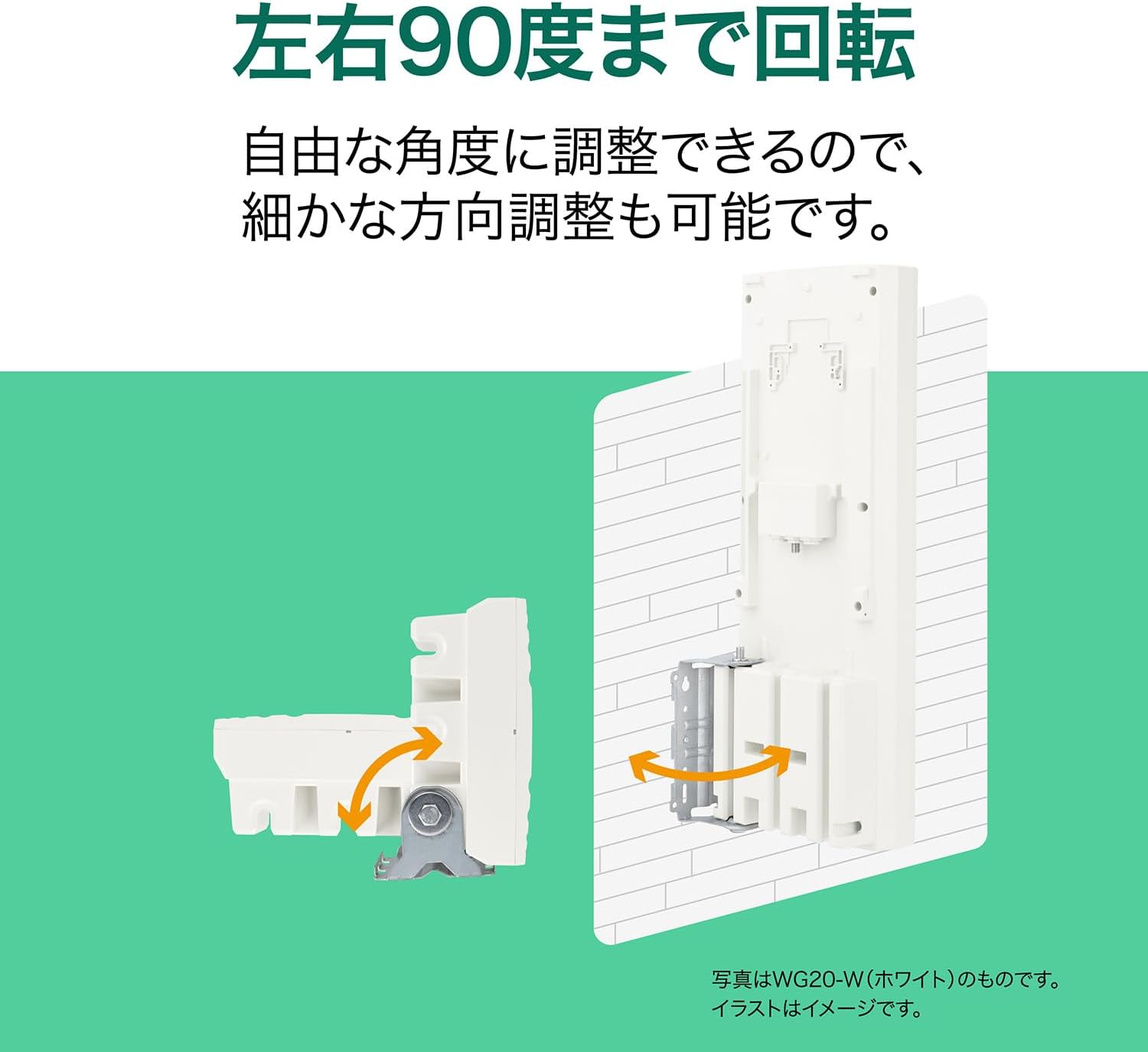

このアンテナは水平偏波専用です。設置場所の電波が水平偏波か垂直偏波かを確認し、水平偏波の地域でご使用ください。送信所の方向に合わせて本体の向きを調整するときは、左右90度まで角度を変えられる取付構造が役立ちます。細かな方向合わせができるため、壁面やベランダなど、設置場所に合わせた施工を進めやすい設計です。

取付金具を壁面に固定し、アンテナ本体を押し込んでボルトを締める構成です。付属金具を使う場合は、対応するマスト径がφ22～48.6、角柱が□30～40です。φ50以上のマストにはステンレスバンドを使う取付方法も案内されています。設置位置や取付方法に応じて金具を選ぶことで、住宅の壁面、ベランダ、マストなどに設置できます。

本体背面の両側には同軸ケーブルを固定できるガイドがあり、配線が風で動きにくいようまとめられます。屋外に設置する場合も、ケーブルを本体に沿わせて整理しやすく、外観をすっきり整えたいときに便利です。

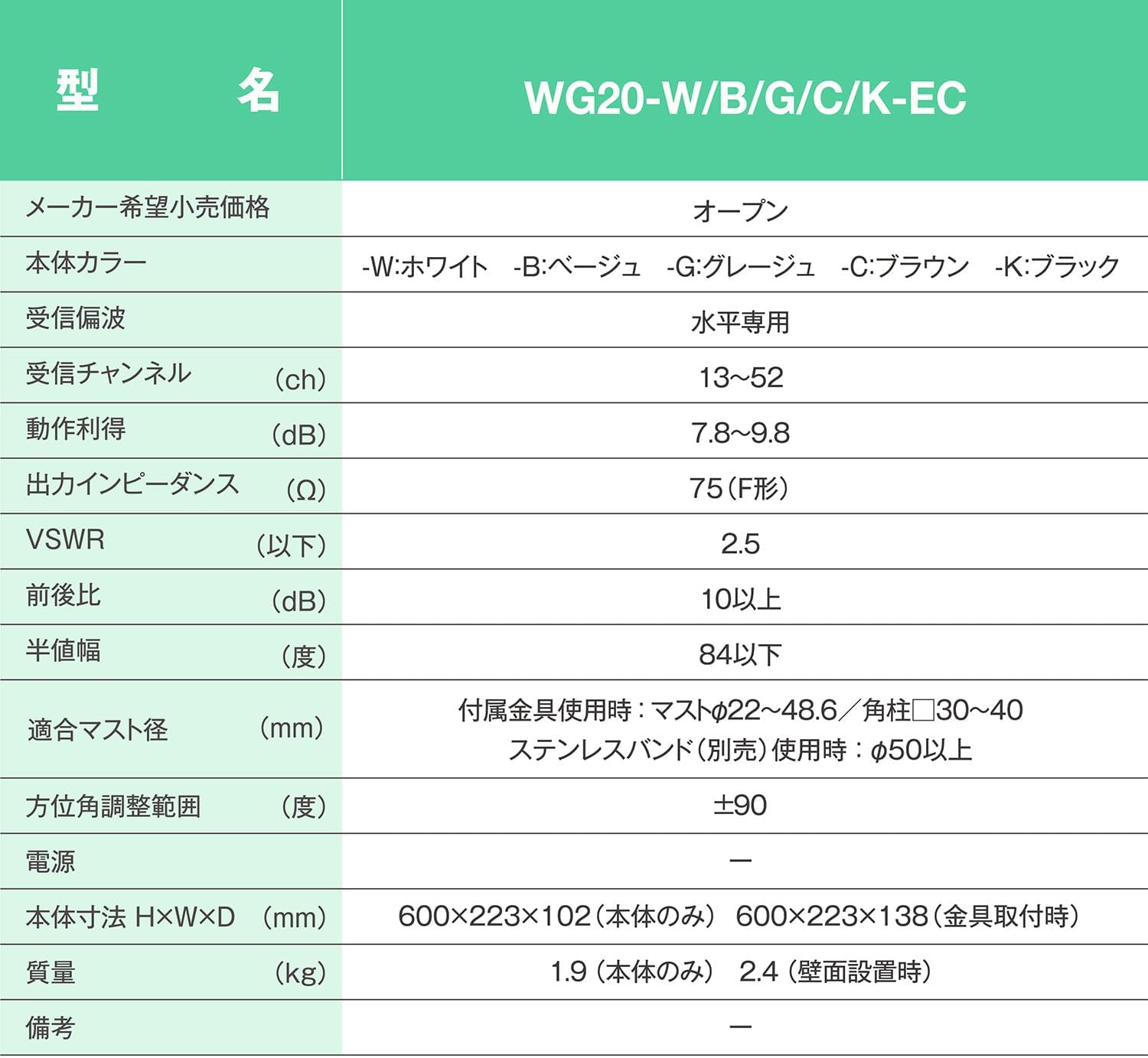

サイズと性能

• 種類：地上デジタル放送用UHF平面アンテナ
• 素子数：20素子
• 受信偏波：水平偏波
• 受信チャンネル：UHF ch13～52
• 動作利得：7.8～9.8dB
• 出力インピーダンス：75Ω
• VSWR：2.5以下
• 前後比：10dB以上
• 半値幅：84度以下
• 耐風速：50m/s（破壊風速）
• 受風面積：0.13㎡

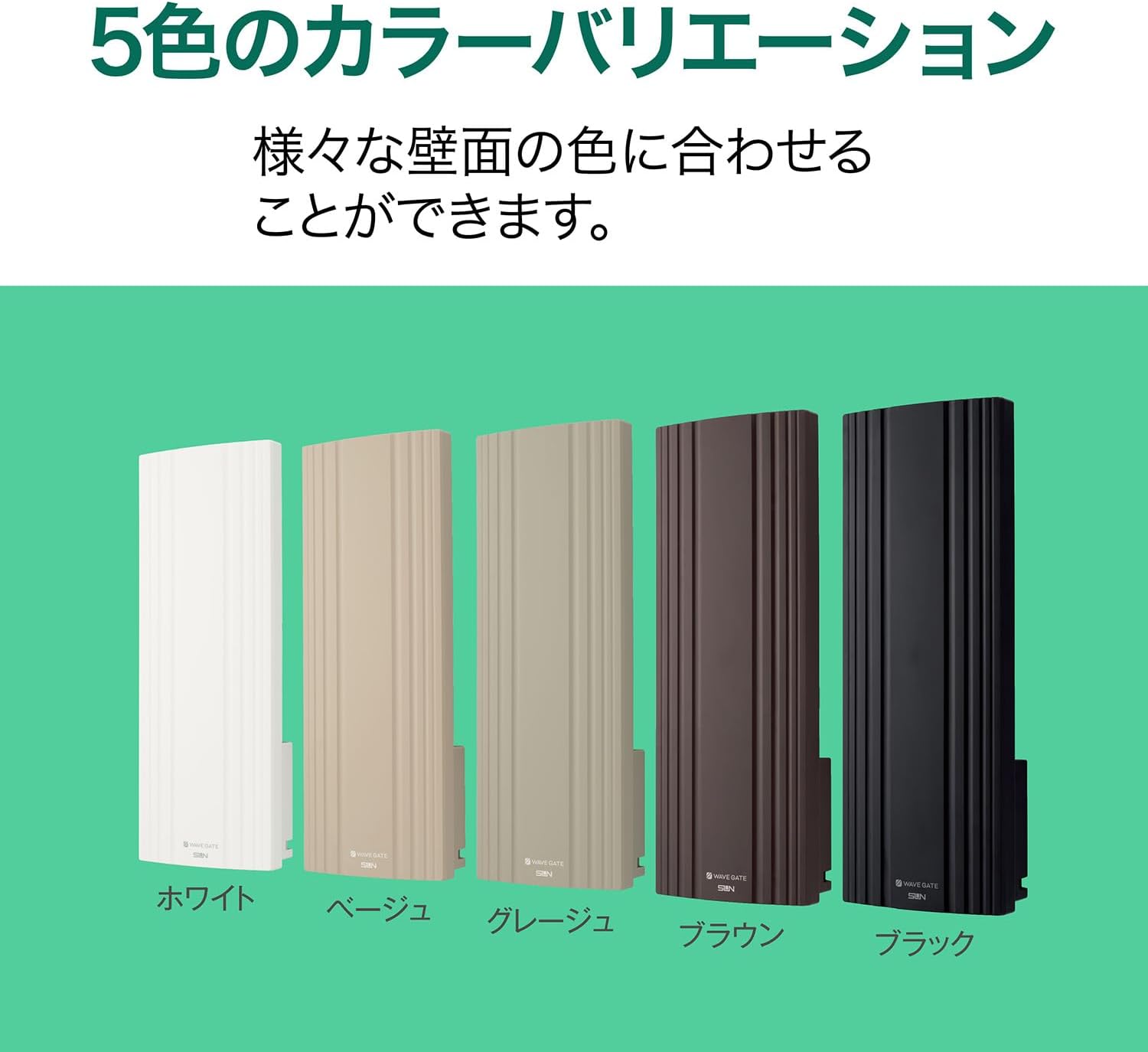

• 色：グレージュ
• 型番：WG20-G-EC

UHF ch13～52に対応し、動作利得は7.8～9.8dBです。水平偏波に合わせた地上デジタル放送の受信設備として、設置地域の電波条件に応じたアンテナ選びに役立ちます。受風面積は0.13㎡で、耐風速は破壊風速50m/sとされています。設置の際は、受信方向と偏波に加え、取付場所に合う金具を選ぶことが大切です。

便利な点

直線的でシンプルな筐体に、反射を抑えるマット加工を施したグレージュカラーを採用。屋根上のアンテナとは異なる、建物の壁面やベランダに沿わせる設置スタイルを選べます。樹脂一体形の筐体は腐食の原因となる金属部分を減らす設計で、取付金具には耐食性に配慮したZAMが使われています。

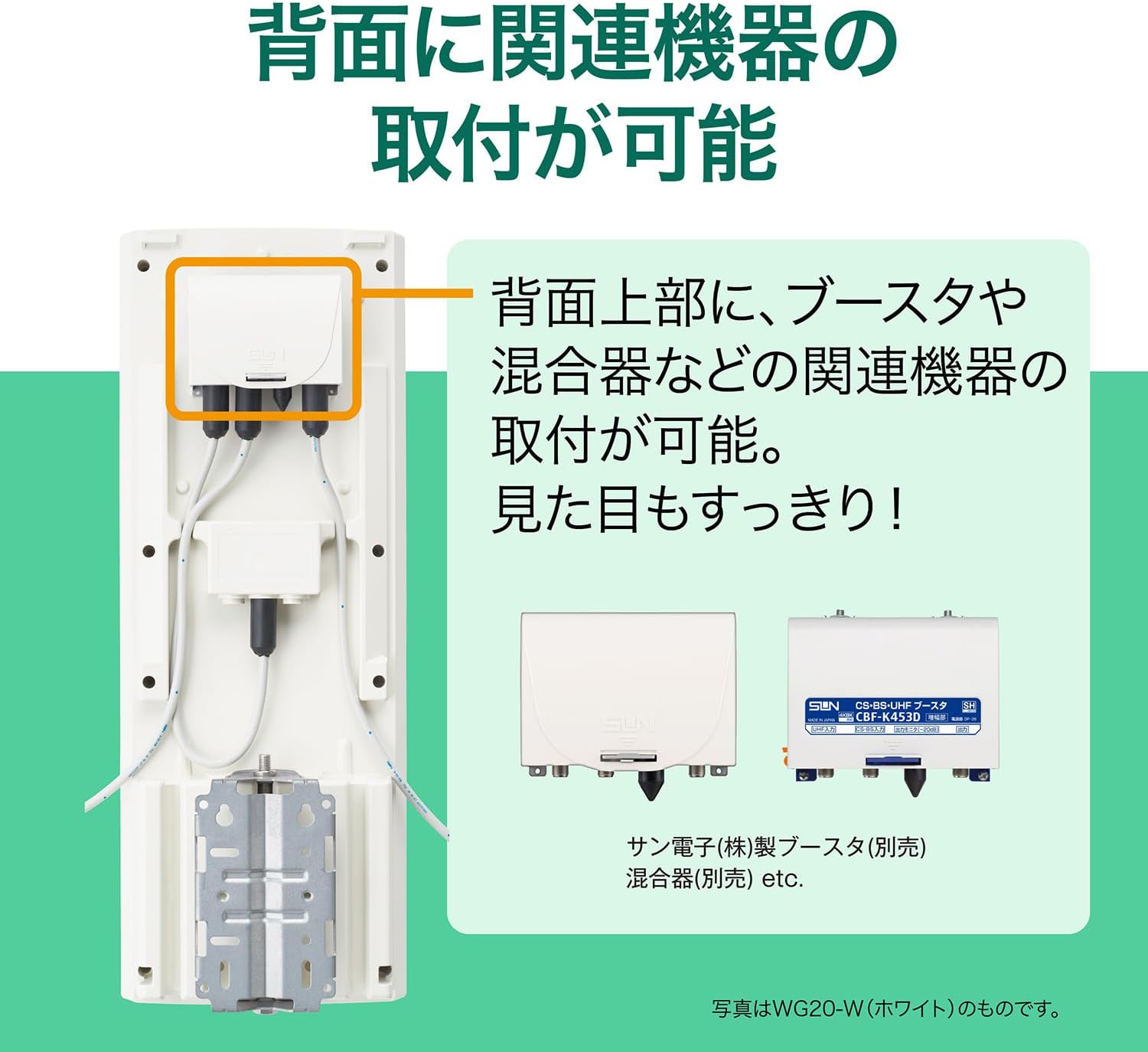

本体背面上部には、サン電子指定のブースターや混合器などを取り付けられます。関連機器をアンテナ背面にまとめれば、住宅壁面への施工をすっきり見せたい場合にも便利です。ブースターと混合器は別売です。また、背面カバーを使うと、背面から見える配線を隠して外観を整えられます。機器の取付や配線をまとめたい場合に、平面アンテナならではの外観を生かせます。

購入者からは、すっきりした見た目や受信状況、設置のしやすさを評価する声が見られます。屋根裏に設置して映像を受信できたという感想もありますが、受信状況は設置場所や電波環境によって異なります。外観と受信設備のまとめやすさを重視する方にとって、設置方法を検討する際の参考になります。

選ぶ際の判断

屋根上に設置するアンテナとは別に、住宅の壁面やベランダに沿わせる平面タイプを探している方に向いたモデルです。20素子のUHFアンテナで、水平偏波の地上デジタル放送を受信する用途に使えます。グレージュの外観、背面の配線ガイド、左右90度までの角度調整機能により、見た目と設置時の調整のしやすさを両立しやすい構成です。

取付場所の候補が決まっている場合は、水平偏波であることと、設置箇所に合う金具の対応寸法を確認して選べます。指定ブースターなどを背面にまとめたい方や、ケーブルを目立ちにくく配線したい方にも使いやすい設計です。1年間のメーカー保証付き。壁面やベランダにすっきり設置し、水平偏波の地デジを受信したい方に適したアンテナです。
