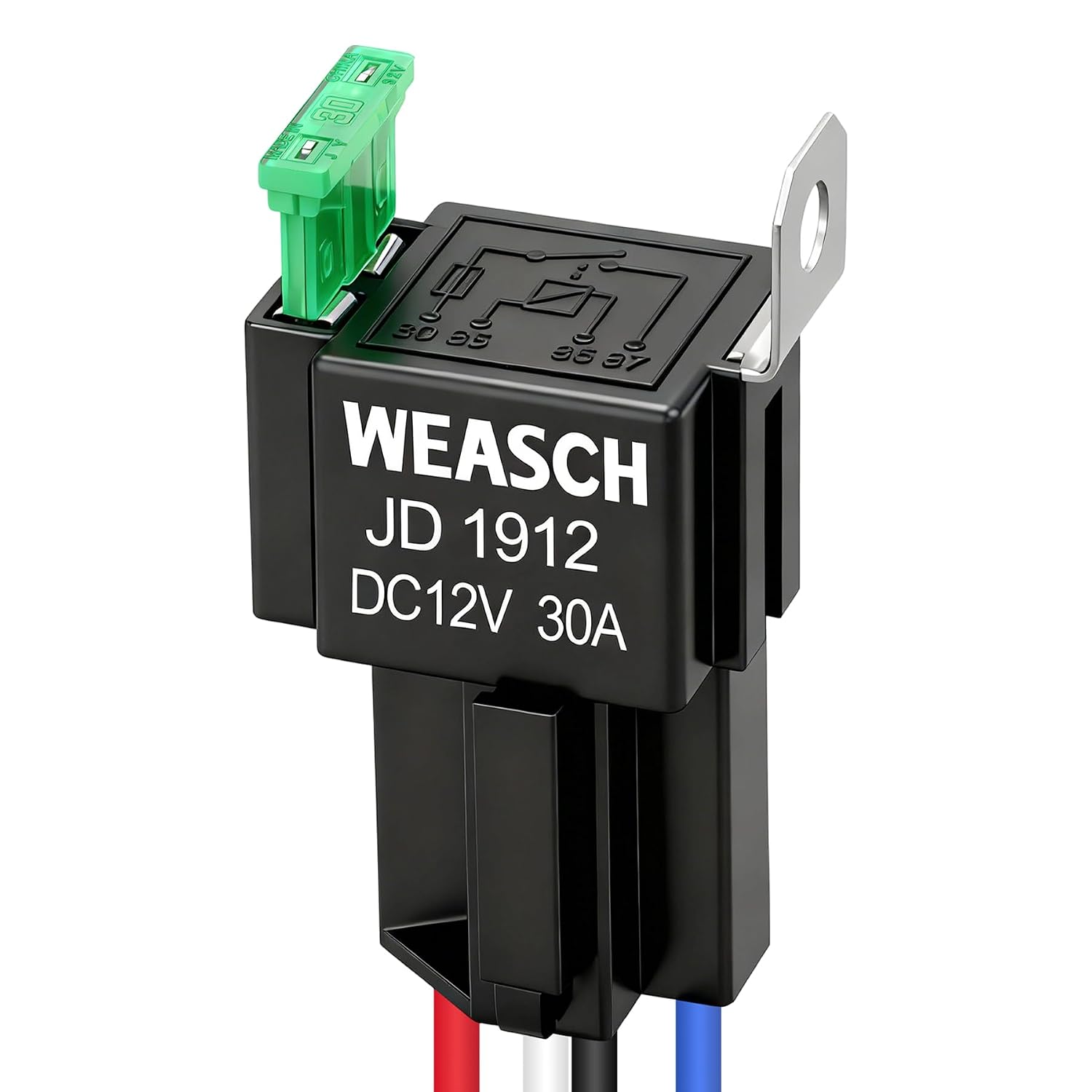

Weasch ヒューズリレースイッチキット 12V 30A 4ピンSPST、14AWGハーネス・30Aヒューズ付き
商品説明
14AWGのハーネスと30Aブレードヒューズが付属するため、リレー本体だけでなく配線部材もまとめて用意したい場面に向くキットです。12VDCの車載電装で電源を切り替える用途を想定した構成で、定格電流は30Aです。
リレーは4ピンSPSTと案内されていますが、詳細欄には接点形式をSPDTとする記載もあります。接点形式が選定条件になる場合は、この表記の違いが判断上のポイントです。
便利な点

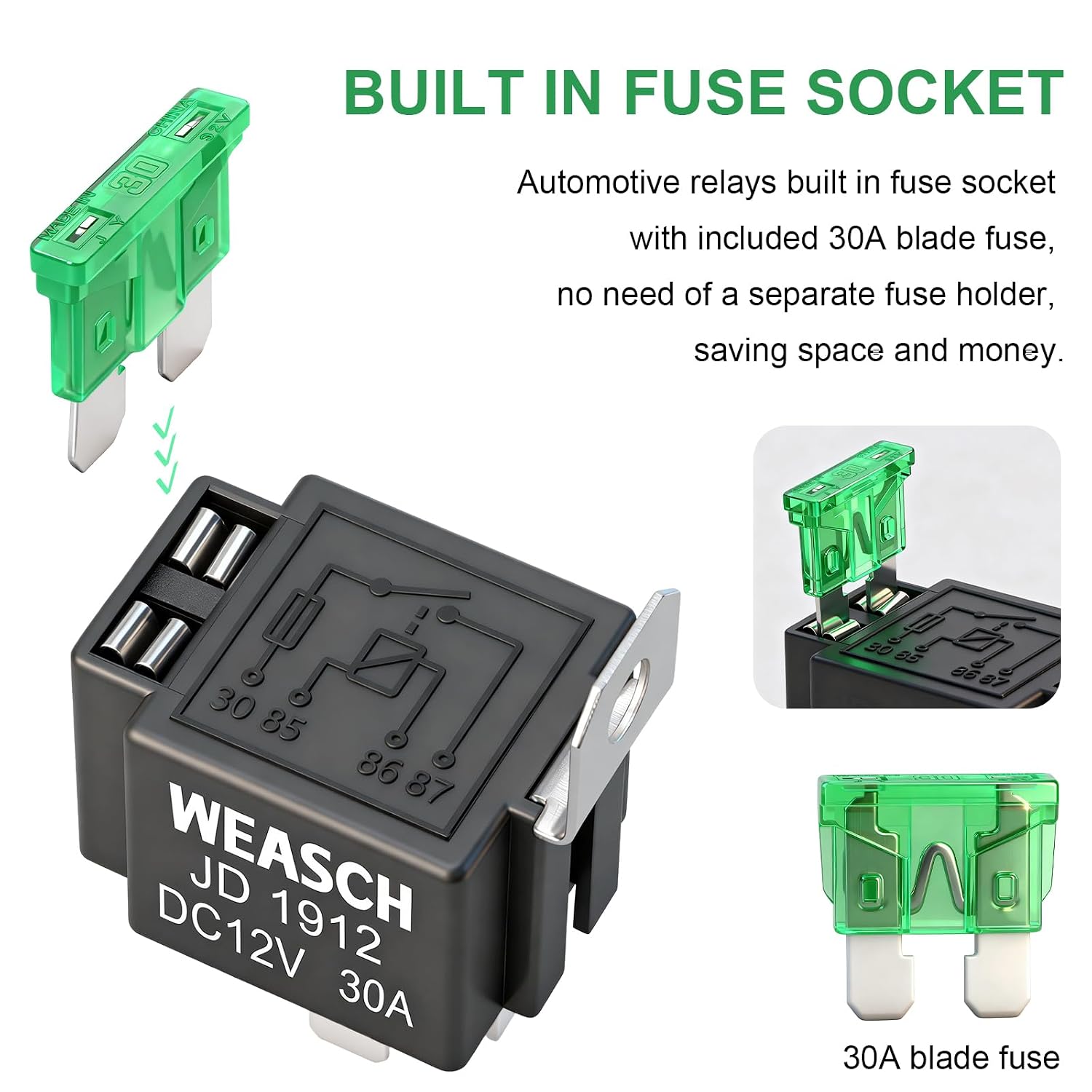

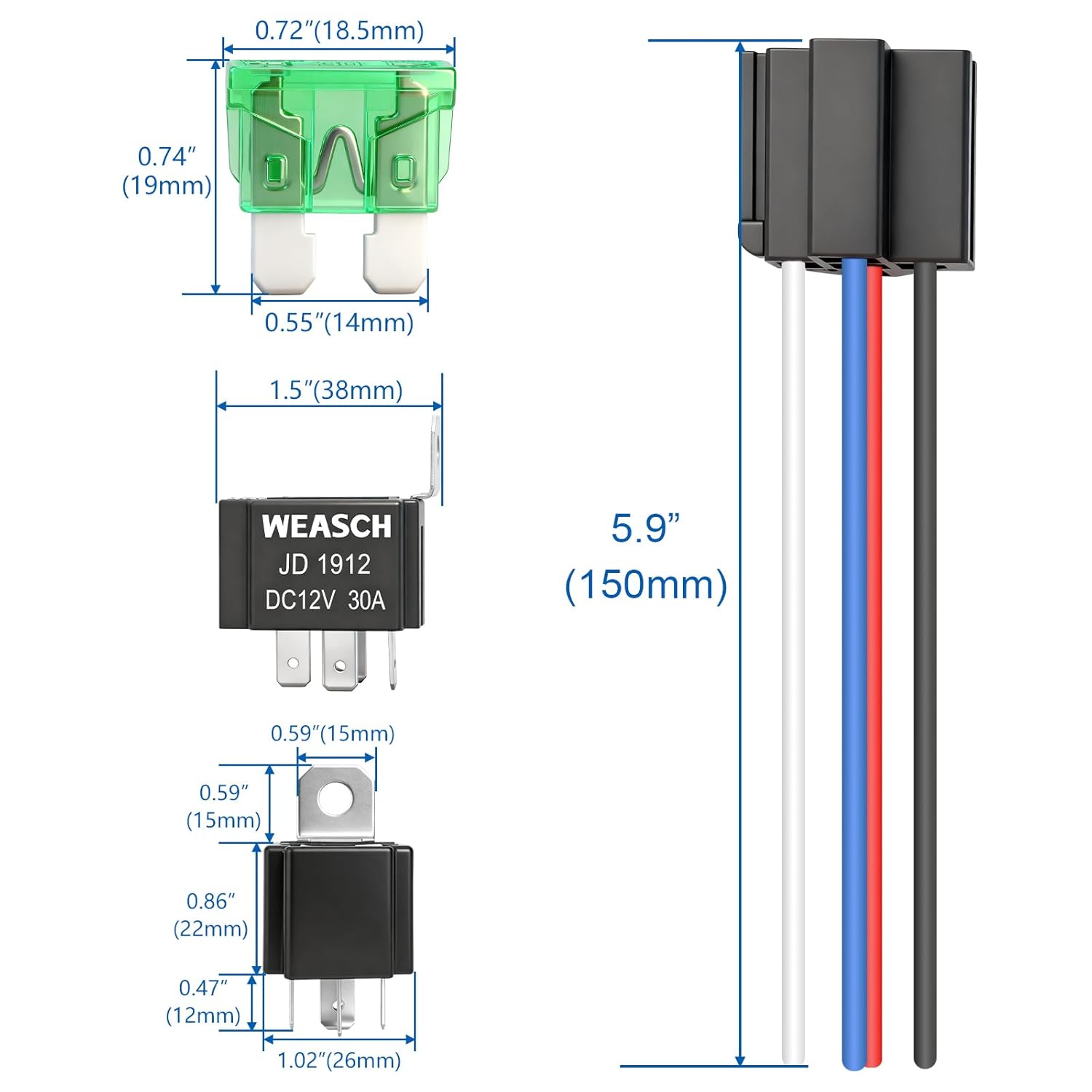

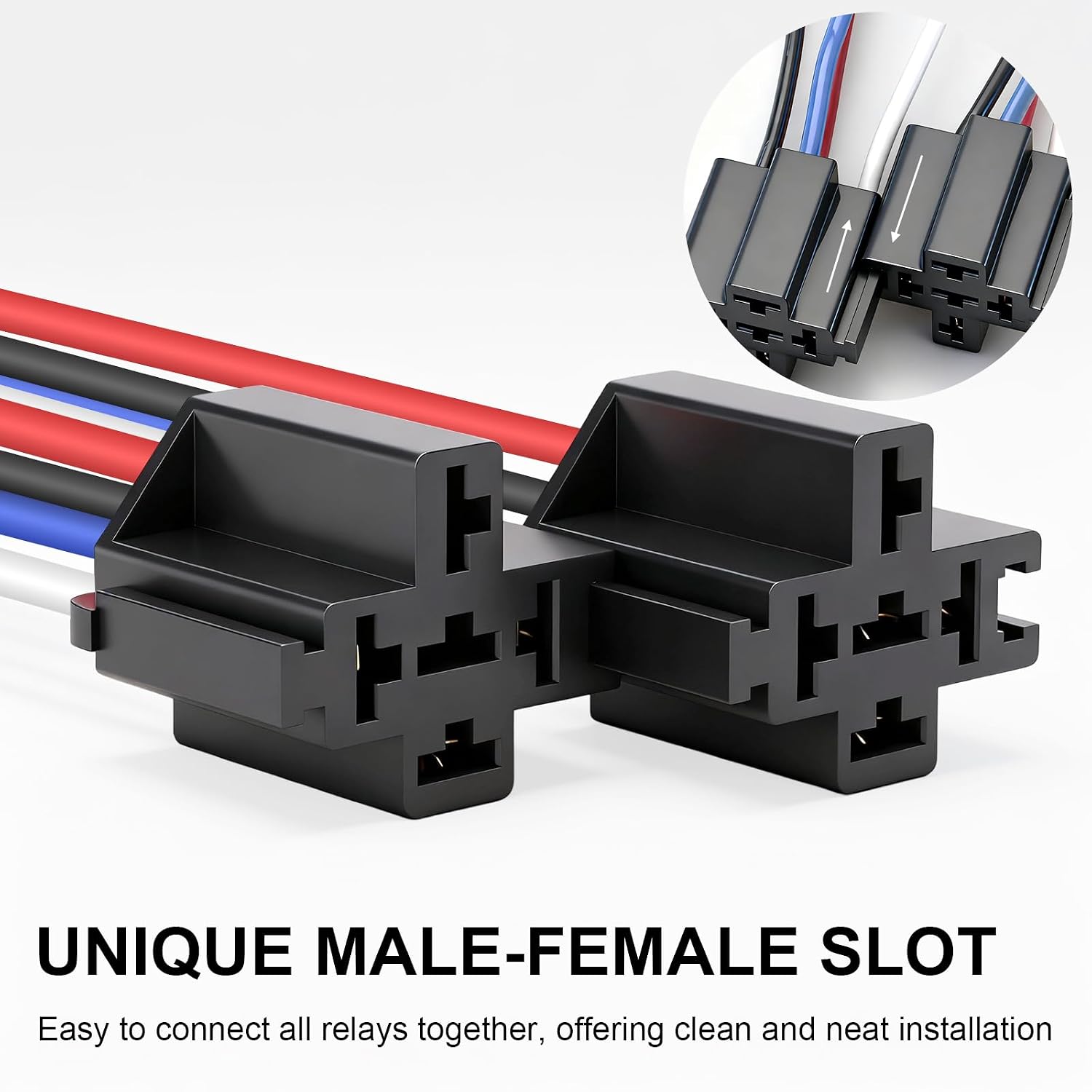

リレー本体に加えて、ヒューズレセプタクル、30Aブレードヒューズ、ハーネスが同梱されています。部品を一つずつそろえるより、リレーと配線をまとめて検討したい人には扱いやすい内容です。ただし、車両側の配線や取り付け方法まで含まれるわけではないため、必要な部材は設置先に合わせて判断してください。

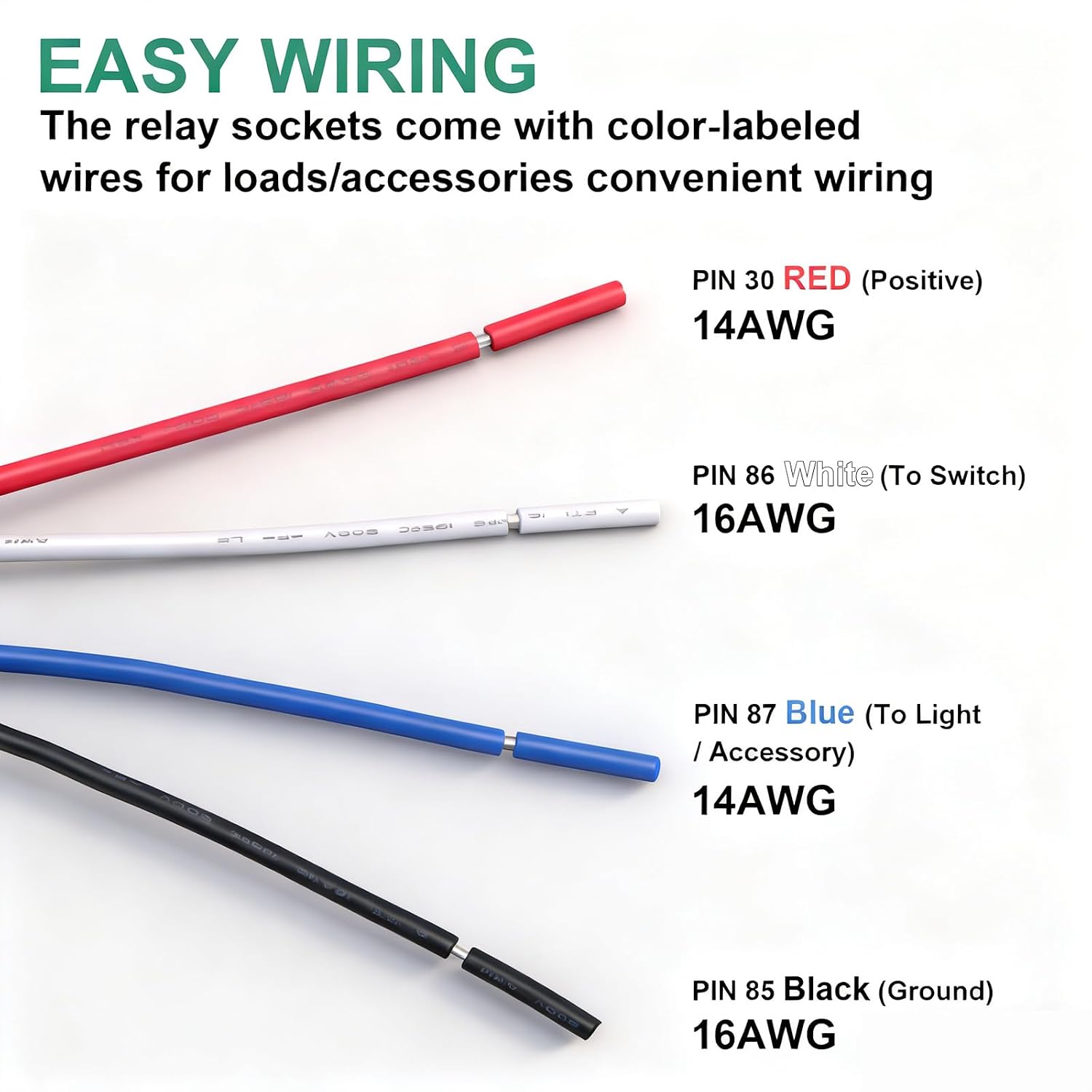

配線色は、ブラックがグラウンド（85）、レッドがVDC（30）、ホワイトがトリガー（86）、ブルーが出力なし（87）と記載されています。接続先を決める際の手がかりになりますが、ブルーの説明は「出力なし」となっており、一般的な端子の働きと結び付けて判断しにくい部分です。色だけで接続を決めず、実際の端子表示や回路構成と照らし合わせて使う必要があります。
こんな人に向いています。12V系の電装に使うリレーと、ヒューズ付きハーネスを一緒に用意したい場合です。一方、リレー単体のみを交換したい場合や、配線の長さ・取り付け寸法を指定して選びたい場合は、この情報だけでは条件が合うか判断できません。そうした用途では、必要なハーネス仕様まで明記された製品と比べて選ぶのが現実的です。
要点
製品名では12V・30A・4ピンSPSTとされています。定格電圧は12VDC、最大電圧は14V、最大動作電流は30Aです。また、接点材質は銀合金、接点は常開、取り付けはプラグイン式と記載されています。公称動作電力は1.8Wで、絶縁強度はコイルと接点の間で500VAC、周囲温度は-40℃~80℃です。機械寿命と電気寿命には、それぞれ最小値として1000000回、100000回が示されています。これらは掲載仕様であり、使用条件や取り付け状態を問わず同じ寿命になるという意味ではありません。
仕様欄には「接点形式：SPDT」ともあり、製品名や特徴欄のSPST表記と一致していません。SPSTとSPDTでは接点構成が異なるため、切り替え先の回路が決まっている場合、この違いは見過ごせない選定上の注意点です。重視する点によりますが、接点形式を優先するなら、表記の確認が取れない状態で用途を決め打ちしないほうがよいでしょう。
30Aという定格だけで接続する機器との適合が決まるわけではありません。12VDCで使う機器か、必要な電流が仕様範囲に収まるか、付属ヒューズや配線を含む構成が目的に合うかを順に整理すると、選び間違いを避けやすくなります。ヒューズとハーネスが必要な人には一式型が候補になりますが、端子構成や配線仕様を細かく指定したい場合は、個別部品を選ぶ方法のほうが条件を合わせやすいこともあります。
使い方

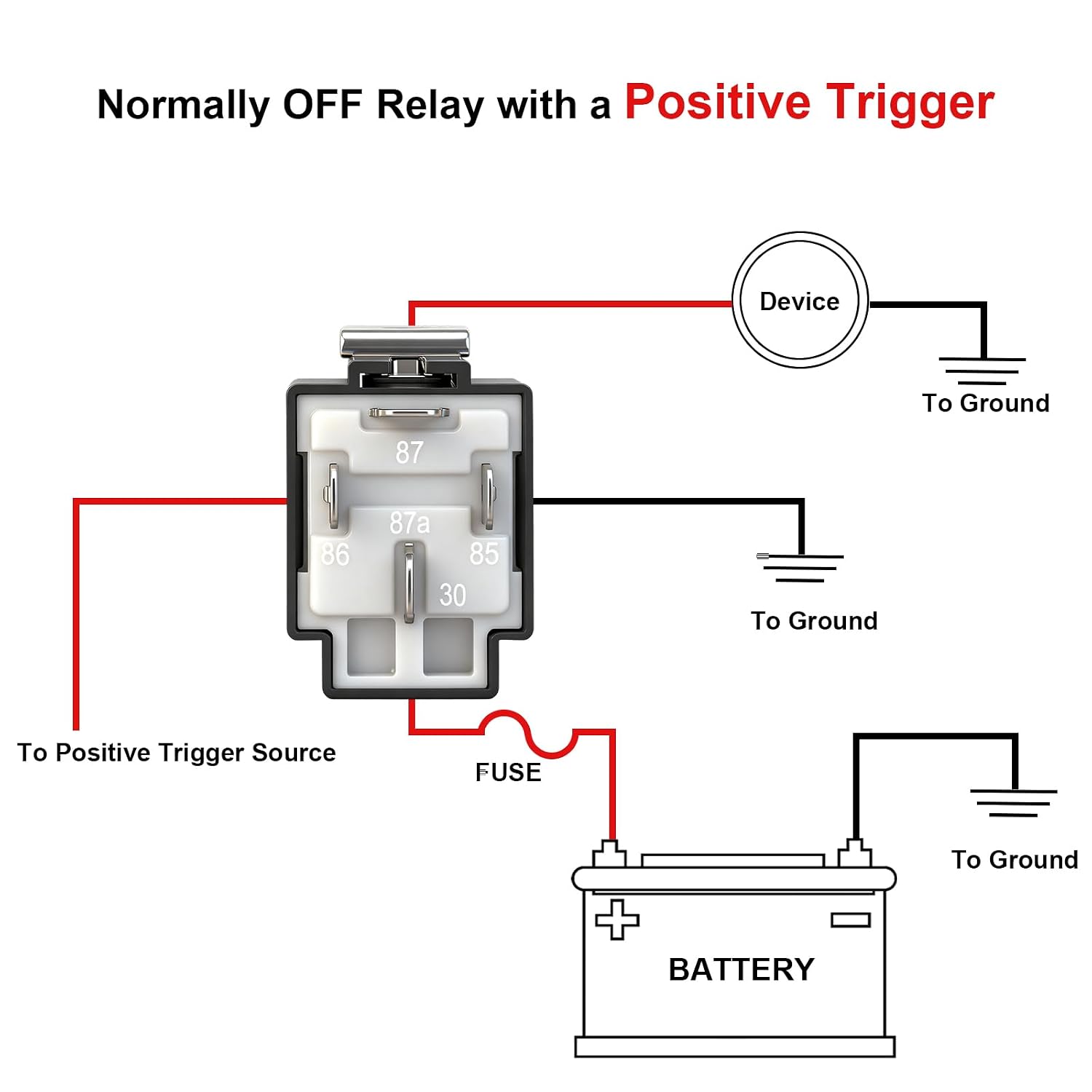

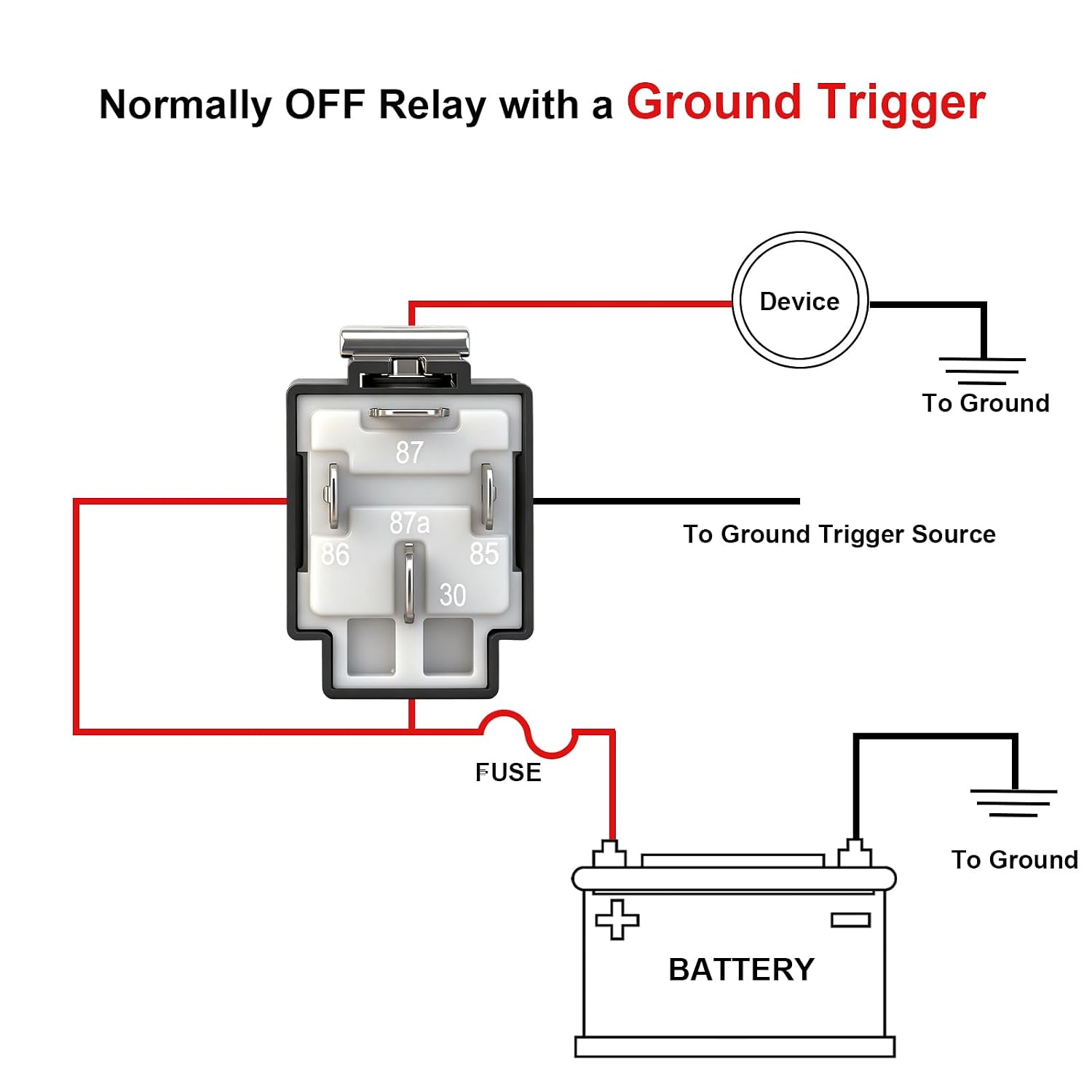

このキットは、12VDCの電装回路でリレーを介して機器への電源を切り替える用途を想定した構成です。たとえば、車載機器の電源を信号で切り替える回路を組むとき、リレー本体とヒューズ付きハーネスを合わせて用意できます。これは製品仕様から考えられる使用場面であり、特定の車種や機器への適合を示すものではありません。
接続時は、配線色の説明だけでなく、リレーの端子番号と使用機器側の回路を確認してから配線を決めるのが大切です。とくに本品はSPSTとSPDTの記載が混在し、87番の説明も「出力なし」とされています。接点動作の違いが回路に影響する場合や、配線図と記載が一致しない場合は、確かな接続情報が得られるまで取り付けを進めない判断も必要です。こうした使い方には合いにくいです。接点形式や端子の働きを確定できないまま、特定の回路にそのまま組み込みたいケースです。
よくある購入時の質問
12V以外の電源でも使えますか？
定格電圧は12VDCで、最大電圧は14Vと記載されています。これを超える電圧での使用は仕様から判断できないため、想定する電源が範囲内かを確認して選ぶ必要があります。
ハーネスとヒューズは付属しますか？
パッケージにはリレー1個、ハーネス、30Aブレードヒューズ1個が含まれます。追加の配線や取り付け部品が必要かどうかは、設置先の構成によって異なります。
SPSTとSPDTのどちらのリレーですか？
製品名と特徴欄には4ピンSPST、詳細欄にはSPDTと記載されており、情報が一致していません。接点形式によって回路の組み方が変わる場合は、表記だけで判断せず、購入前に販売元へ確認できるかも含めて検討してください。
選ぶべきか
12VDC・30Aのリレーに、14AWGハーネスと30Aブレードヒューズを合わせた構成を求めるなら、必要な部品をまとめて検討できる点が利点です。いっぽう、SPSTとSPDTの表記が食い違い、配線色の説明にも判断しにくい箇所があります。接点形式が用途を左右しないか、または正確な仕様を事前に確認できるかが選択の分かれ目です。部品を一式でそろえたい人には候補になりますが、端子構成を確定したうえで回路を組みたい人は、仕様の明確なリレーを選ぶほうが判断しやすいでしょう。
