PJRC Teensy 4.1 ARM Cortex-M7マイコンボード、600MHz・NXP iMXRT1062・ピンなし

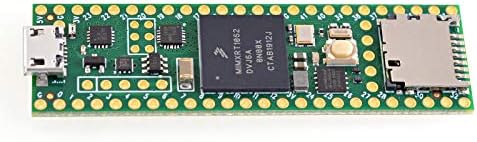

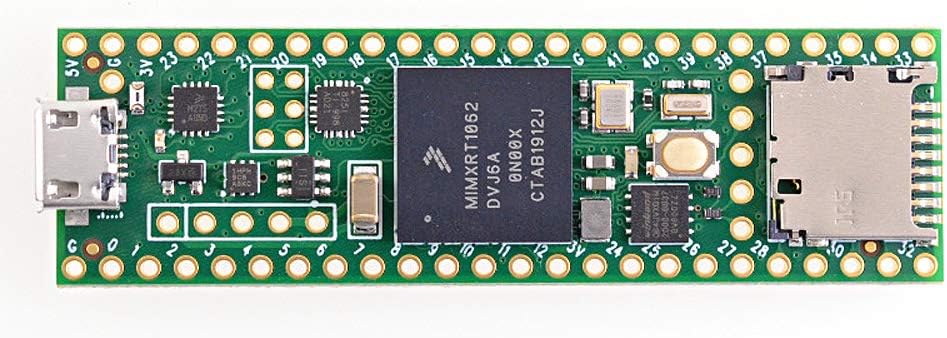

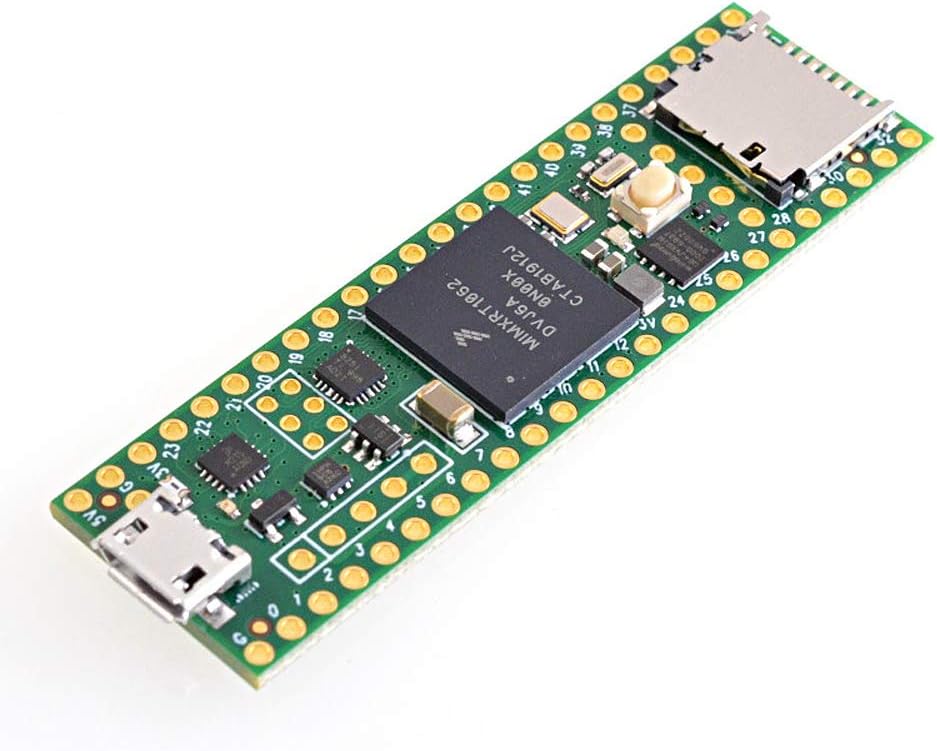

配線をすぐに固定して使いたい場合と、基板の実装や接続方法をプロジェクトに合わせて組み立てたい場合では、選ぶボードの形も変わります。PJRC Teensy 4.1はピンなし仕様で、ARM Cortex-M7とNXP iMXRT1062を搭載。600MHzのプロセッサと、基板の外側に配置された汎用I/O用パッドを備え、組み込み機器やリアルタイム制御の試作に活用できます。

Arduino IDEにTeensyduinoアドオンを加えてプログラムできるため、開発環境を整えながらマイコン制御に取り組めます。ピンを取り付けた状態ではなく、接続方法を自分の構成に合わせて選びたい方にも扱いやすい仕様です。

購入時のチェックポイント

このモデルの特徴は、ARM Cortex-M7プロセッサとNXP iMXRT1062を採用し、動作周波数が600MHzであることです。汎用I/Oピンは基板の外側にあるパッドへ引き出されており、ブレッドボードを使った試作や、周辺回路を組み合わせるプロジェクトで接続を検討しやすい設計です。ピンは付属しないため、完成済みのピン付きボードをそのまま挿して使う方法とは異なり、実装や配線を自分の計画に沿って進めたい場合に向いています。

プログラムはArduino IDEとTeensyduinoアドオンを使って行えます。開発時には、ボードをどのように固定するか、I/Oパッドと周辺回路をどう接続するかを先に決めておくと、試作から組み込みまでの作業を進めやすくなります。たとえば、入力信号を読み取り、出力を制御する回路を組む場合、必要なI/Oを周辺部品の配置と合わせて考えられます。

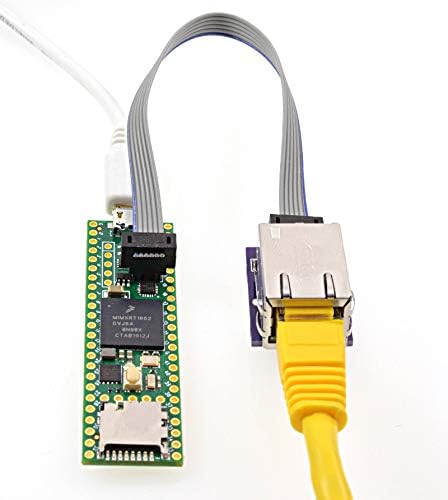

イーサネットを使う構成にも対応するオプションがあります。イーサネットポートを使用する際は、マグジャックとコンデンサを接続する必要があります。ネットワーク接続を含む機器を試作するなら、必要な部品と実装方法をあらかじめ設計に組み込むと、ボードの用途を広げやすくなります。

サイズとフィット感

基板の外形は6.1長さ x 1.8幅 x 0.4高さ cmです。設置場所や筐体の寸法を考える際に、このサイズを基準に配置を検討できます。基板の端には汎用I/O用のパッドが設けられているため、周辺回路との接続を考えながら、ボードの向きや配線経路を決めやすい構成です。

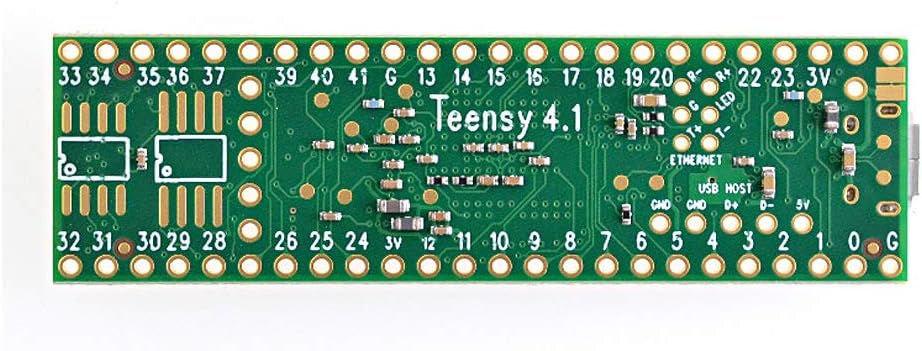

ピンなし仕様は、接続部品を自分で選び、基板の取り付け方を用途に合わせたいケースに適しています。購入後すぐにピン付きの状態で差し込む使い方ではなく、試作基板や筐体内の構成に合わせて実装を進めるイメージです。基板裏面にはメモリチップをはんだ付けするための場所も設けられています。底面側の実装を含めて設計する場合は、部品の配置や作業スペースもあわせて計画できます。

活用のヒント

開発の流れとしては、まずArduino IDEにTeensyduinoアドオンを加えてプログラム環境を整え、I/Oパッドを利用する回路を組み立てる方法があります。ブレッドボードを使った試作では、信号線や周辺部品を配置しながら動作を確かめ、構成が固まった段階で基板への実装を検討できます。ピンなしだからこそ、組み立て前に配線や固定方法をプロジェクトに合わせて考えられます。

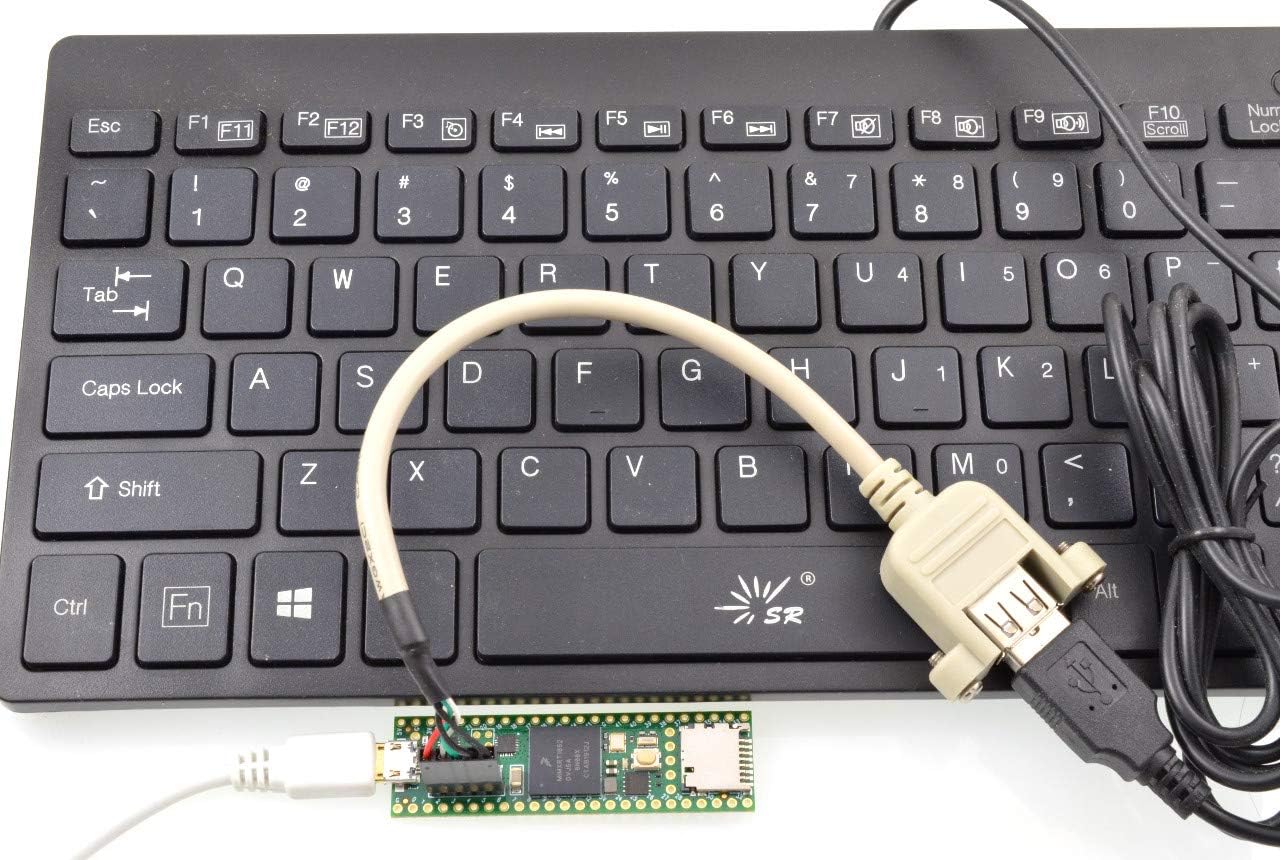

ネットワーク機能を使う場合は、イーサネット用のマグジャックとコンデンサを接続する設計が必要です。USBケーブル、USBホストケーブル、ピン、8MB PSRAM、イーサネットキットなども用途に応じて検討できます。必要な構成を先に整理しておけば、制御回路の試作、周辺機器との接続、ネットワーク対応を含む開発計画を立てやすくなります。

こんな場合におすすめ

600MHzのARM Cortex-M7を使ったマイコン開発に取り組みたい方や、汎用I/Oを活用して独自の制御回路を組みたい方に適しています。Arduino IDEとTeensyduinoアドオンを使う開発環境を希望する場合にも、プログラム作成から回路の試作へつなげやすい構成です。

特に、ピンの実装状態をあらかじめ固定せず、ブレッドボードや周辺回路に合わせて接続方法を考えたい方にとって、外周のI/Oパッドとピンなし仕様が選ぶポイントになります。小型の制御基板を組み込む用途や、イーサネット接続を含む試作にも、必要な実装を計画しながら活用できます。基板の取り付け方と周辺部品を自分の構成に合わせたい開発者に、Teensy 4.1は柔軟な試作の土台を提供します。
