NOYAFA NF-8301 地中ケーブル探知器 マルチメーター搭載・充電式

壁や地中にある配線を探したい場合、位置の特定と電気測定を別々の機器で行う方法もあります。NOYAFA NF-8301は、ケーブルの追跡機能に加えてマルチメーター機能を搭載した地中ケーブル探知器です。

断線や短絡の確認、埋設配線や壁内配線の追跡に活用できます。受信機は感度を調整でき、信号強度表示とビープ音で位置を探りやすくします。

送信機・受信機は充電式。地下配線の点検からコンセントの回路特定まで、探知と測定を一台で進めたい場面に向いています。

概要

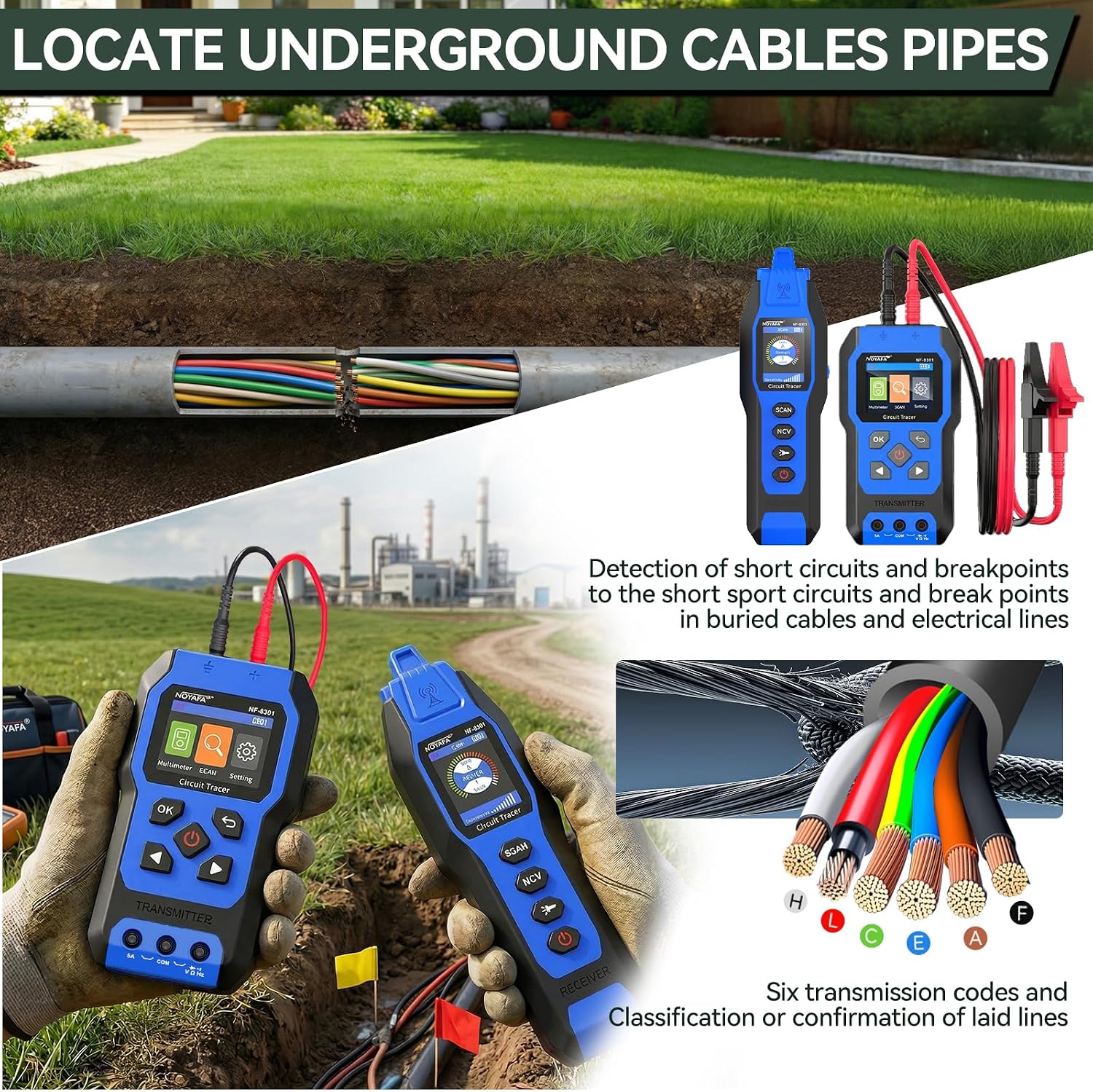

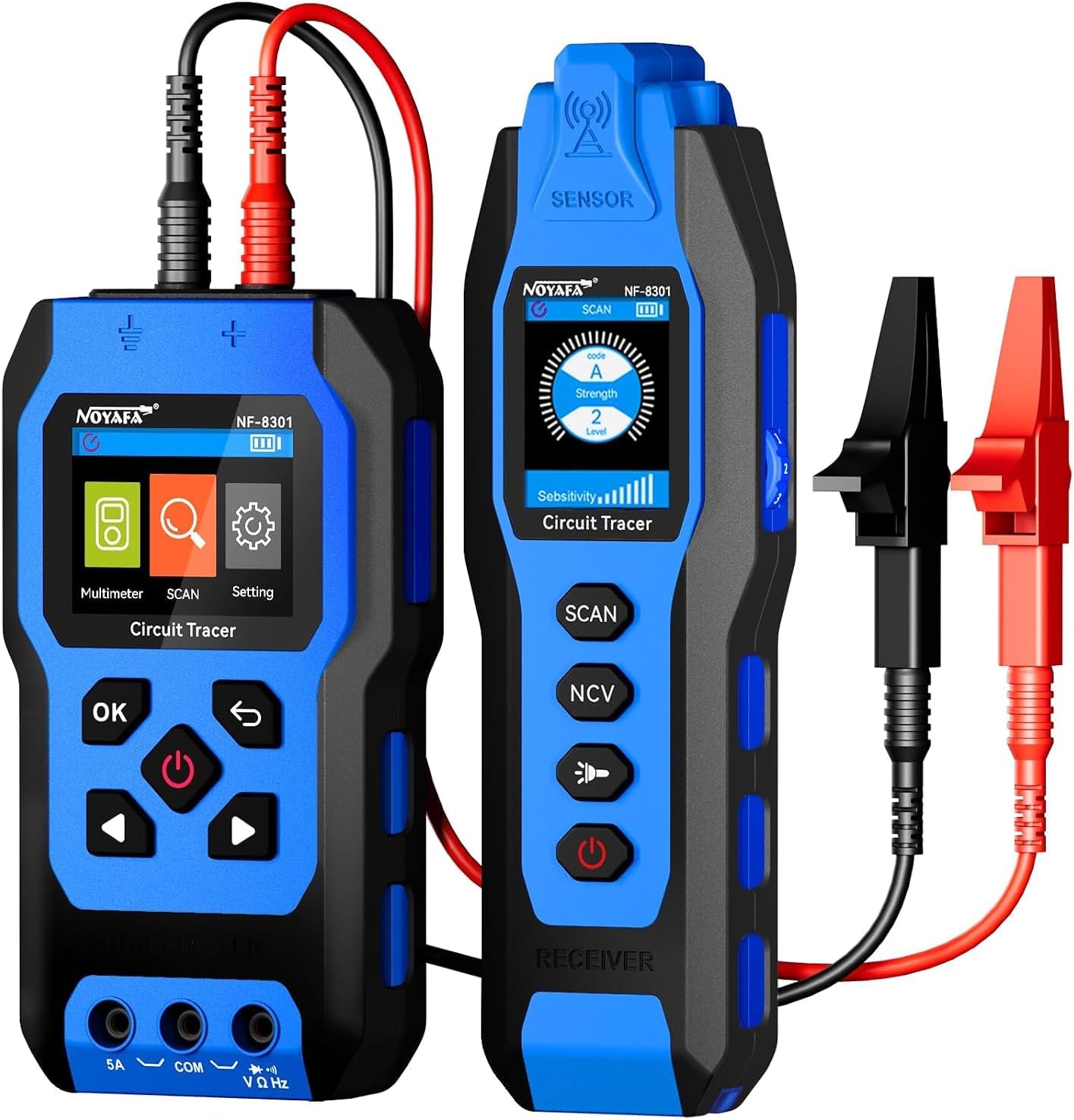

送信機から信号を送り、受信機で壁や地中にあるケーブルを追跡する構成です。ケーブルの位置を探すだけでなく、配線の断線や短絡の有無を確認する用途にも対応。埋設されたケーブルや壁内の配線を扱うメンテナンスで、対象の回路を見分ける作業をサポートします。

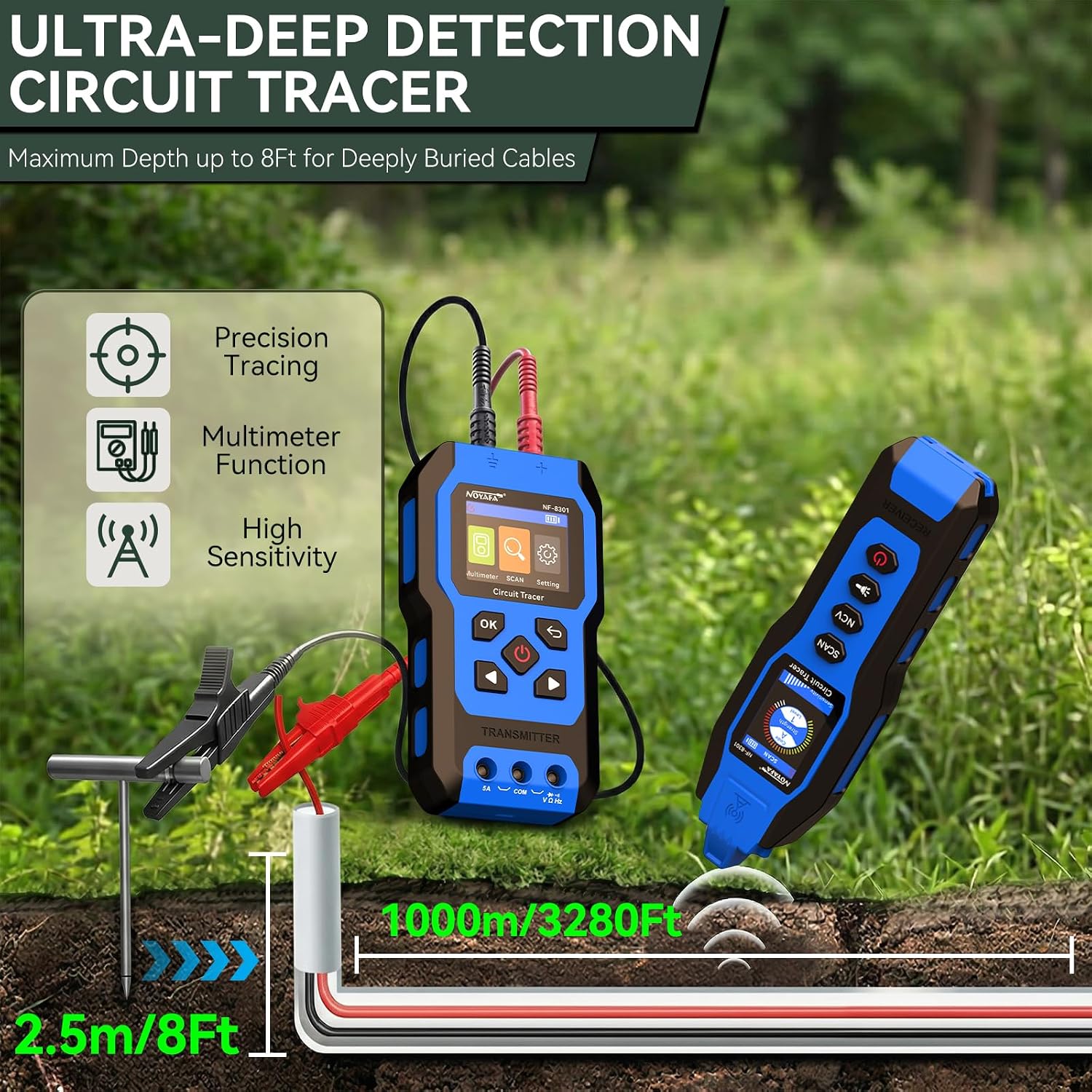

検出深度は3～8フィート、追跡できるケーブルの長さは最大3000フィートです。検出深度は使用環境の影響を受けるため、現場の条件に応じて信号を確認しながら作業できます。受信機には8段階の感度調整があり、まず感度を高めて信号を探し、位置を絞る段階で調整する使い方が可能です。信号強度バーとビープ音も、ケーブルの方向や対象をたどる手がかりになります。

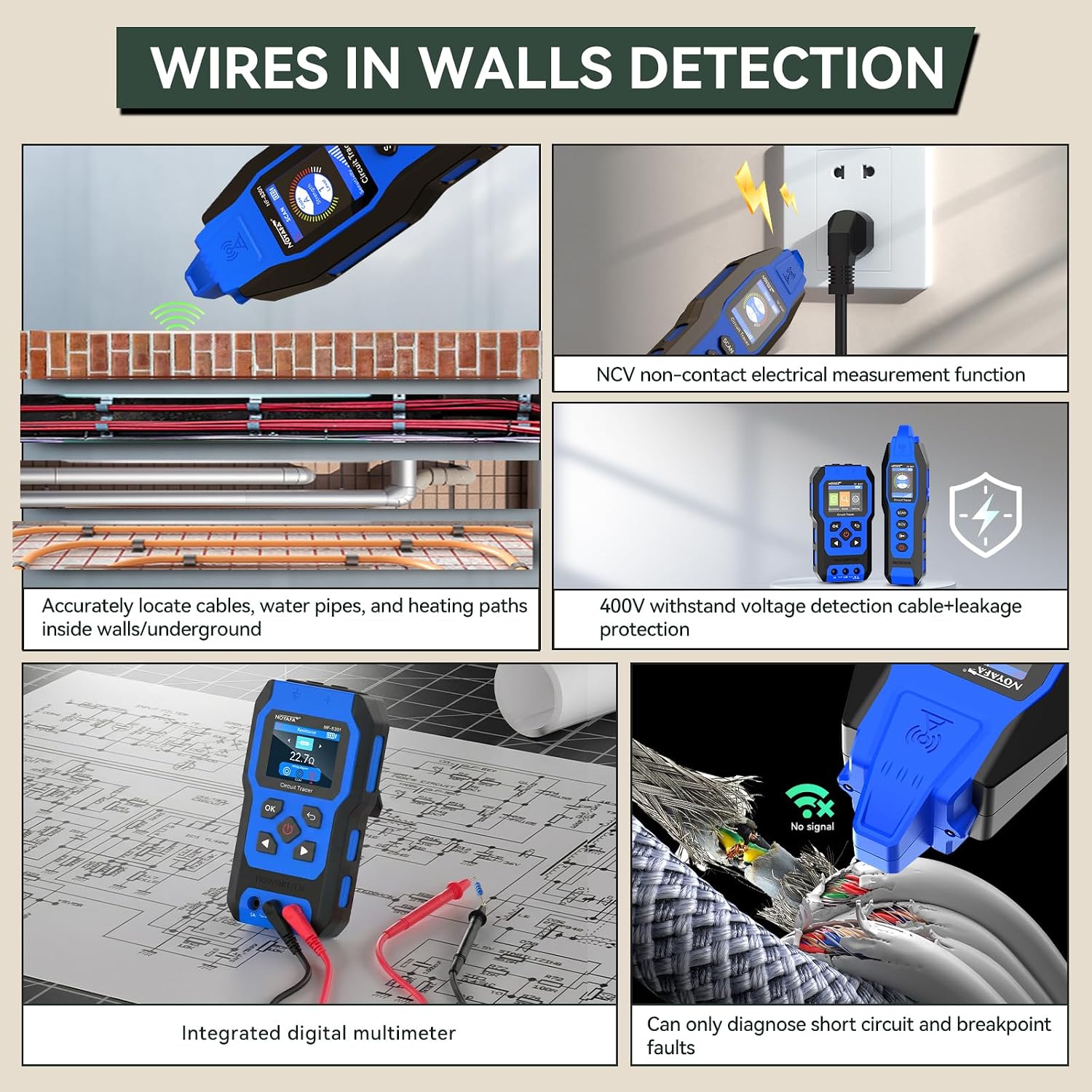

送信機にはDC/AC電圧計を内蔵し、12～1000VのDC/AC電圧を測定できます。マルチメーター機能では、DC/AC電流、DC/AC電圧、抵抗、NCV、導通、ダイオード、温度の測定に対応。ケーブル追跡と電気測定を一台で行いたい場合に、用途に合わせて機能を使い分けられます。

サイズとフィット感

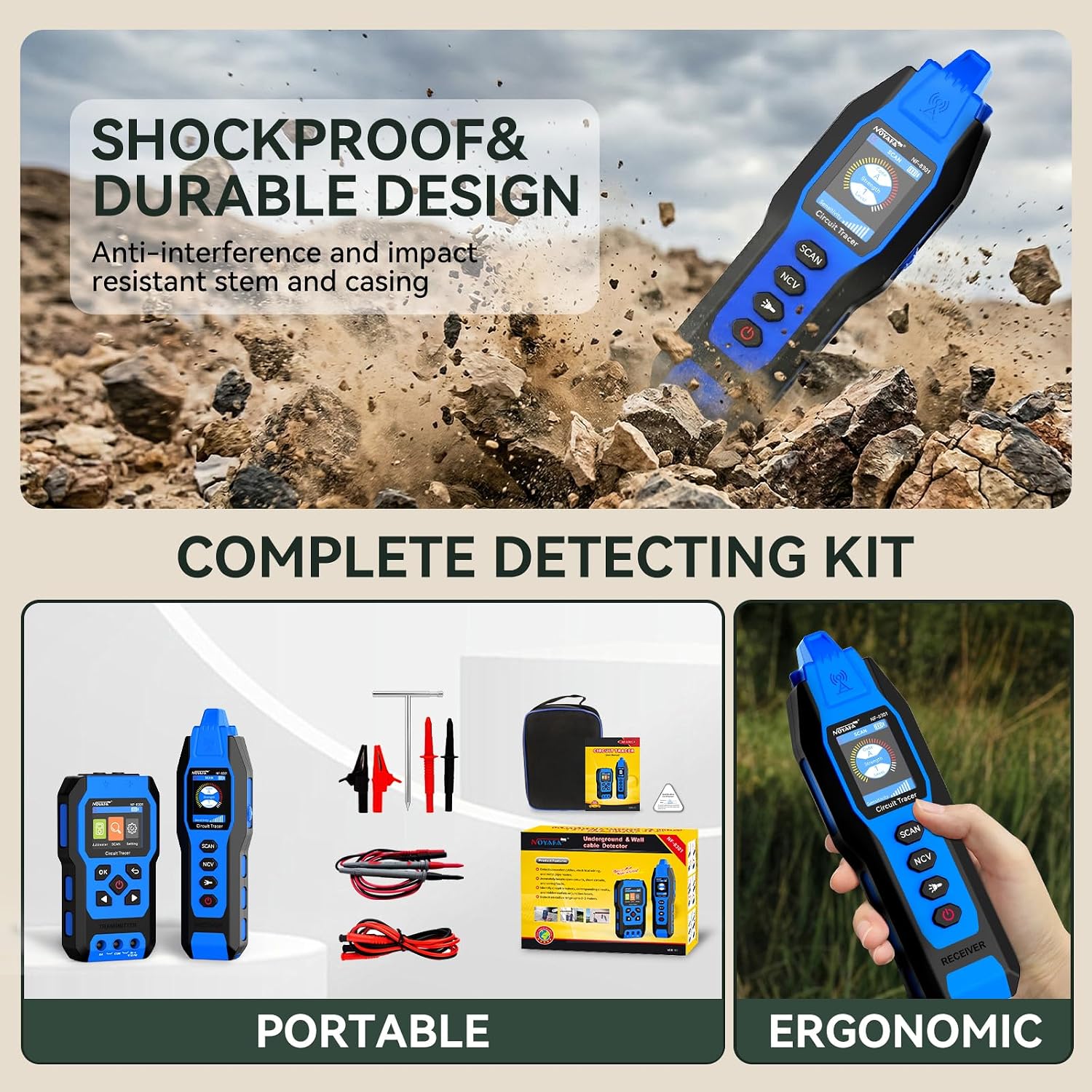

本体サイズは18 x 6.5 x 18 cm、重量は0.2 kgです。青色の充電式モデルで、送信機と受信機にはそれぞれ充電式リチウムイオンバッテリーを搭載しています。容量は送信機3000mAh、受信機1800mAhで、連続使用時間は最大10時間。現場でケーブルをたどる作業や、複数の箇所を順に確認する作業に使えます。

日常での使い方

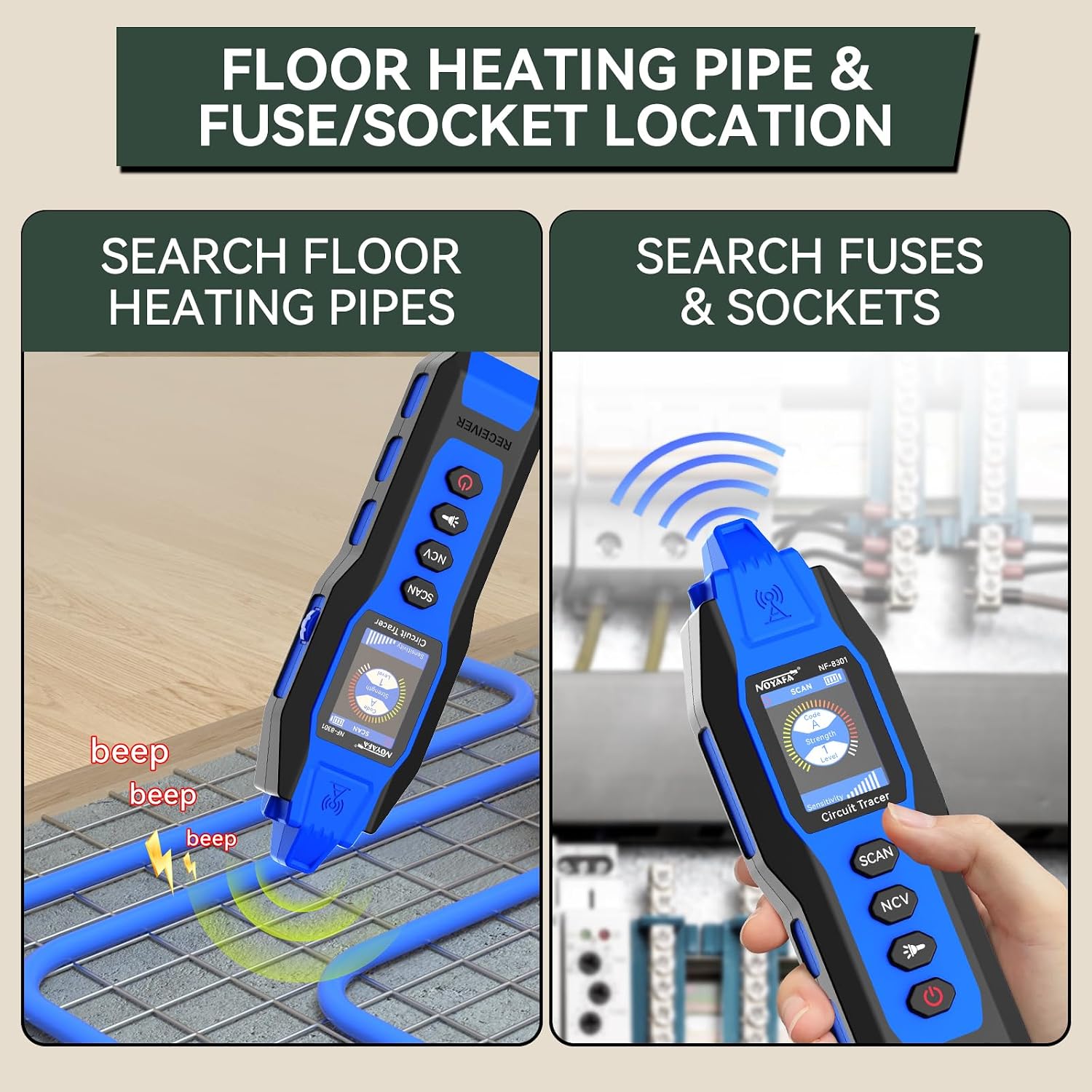

たとえば、壁の内側にある配線を確認したり、地中に埋設されたケーブルの経路を探したりする場面で活用できます。送信機から信号を送り、受信機の感度や信号強度を見ながら対象を追跡します。電線のほか、金属パイプや導管の位置を探る用途も想定されています。灌漑設備の配線や、ヒューズに関わる回路の確認にも役立ちます。

コンセントや配電用コンセントの回路を特定したいとき、またドリルを使う位置を決める前に配線の経路を把握したいときにも、信号をたどる機能が作業の手がかりになります。デジタルコード化された送信信号により、干渉による誤表示を抑える設計です。送信機と受信機の画面では、電力レベルやコード、バッテリー状態、検出した電圧の種類と値を確認でき、高電圧アラートにも対応しています。

明るさが十分でない場所では、受信機に備わるLEDライトを利用できます。送信機には自己検査機能があり、送信機・受信機それぞれにミュート機能を搭載。音を使った確認と画面表示を、作業環境に応じて活用できます。

購入前に考えたいこと

選ぶ際は、主な用途がケーブル経路の追跡なのか、電気測定なのかを整理すると機能を活用しやすくなります。NF-8301は、地中・壁内の配線探知に加え、電圧、電流、抵抗、導通などを測定できるため、両方の作業を一台にまとめたい人に適しています。単独の測定機器を選ぶ方法に対して、こちらはケーブルの位置を探る機能も重視したい場合に向く構成です。

検出深度は現場環境によって変わるため、埋設状況や壁の材質に合わせて受信機の感度を調整し、信号強度を確認しながら使用します。電圧測定では画面に表示される電圧の種類や値、高電圧アラートを確認し、測定対象に応じた機能を選んでください。地中や壁の配線位置を把握しつつ、測定機能も活用したいメンテナンス作業に、追跡と計測を兼ね備えたNF-8301が役立ちます。
