Gulfmew FT240-43対応トロイドフェライトコア 2.4インチ・4個入り、EMI/RFI抑制用

トロイド形状のフェライトコアを使い、巻線によるノイズ対策を検討できる製品です。アマチュア無線のアンテナ系統や電源トランスで、コモンモードノイズや電磁干渉を抑えたい場面に向いています。FT240-43対応で、4個入りです。ケーブル周辺の対策だけでなく、チョークやトランスの製作にも使いたい場合に検討しやすい構成です。

活用シーン

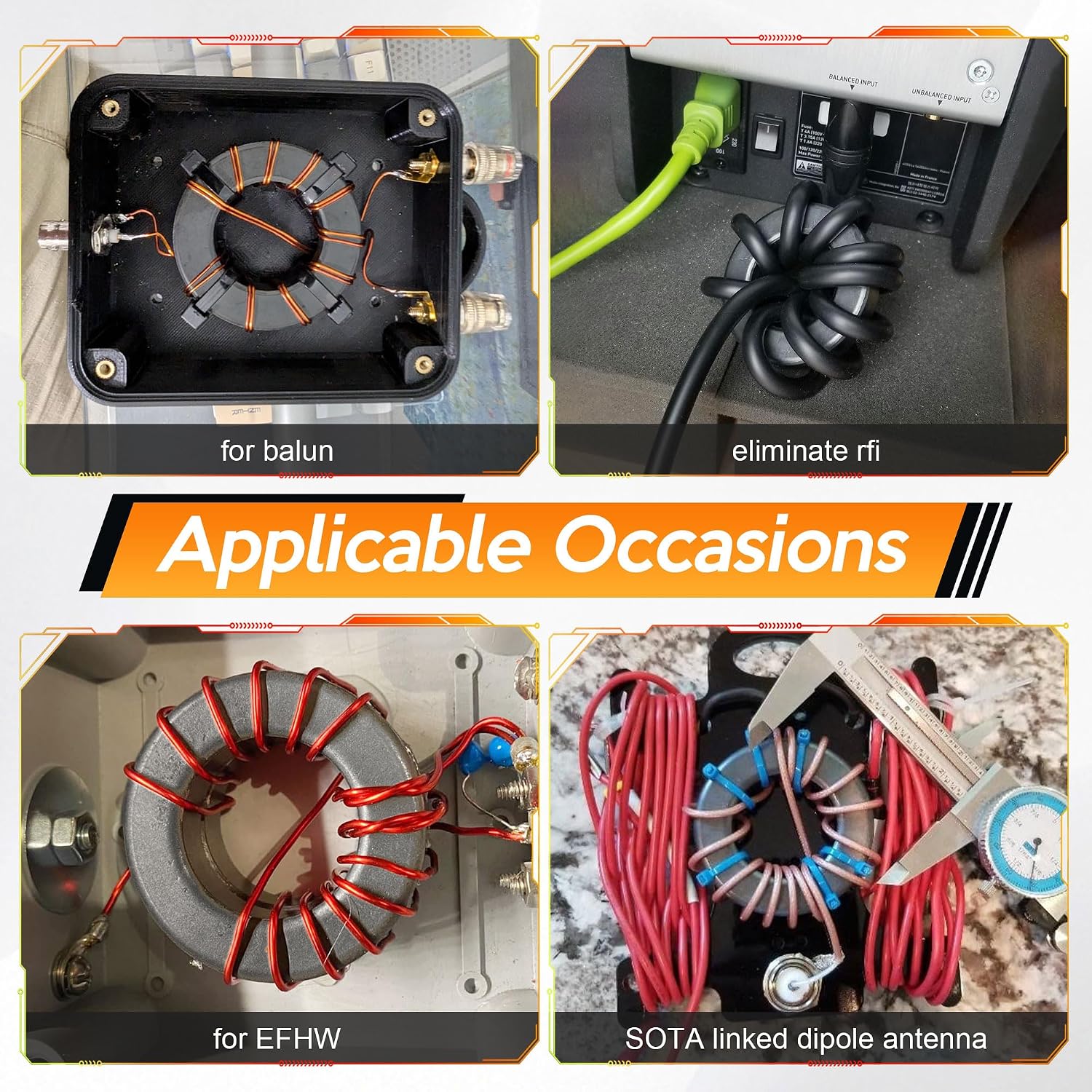

EFHWを含むアンテナシステムで、ノイズや干渉への対策としてコモンモードチョークを組みたいときに用途が合います。無線機の周辺で発生するRFIやEMIを抑えたい場合も、巻線数や回路に応じてコアを活用する考え方です。商品説明では、アンテナ系統のノイズ低減や信号の明瞭さ向上を用途として挙げていますが、実際の効果は使用する周波数や巻線、接続環境によって異なります。

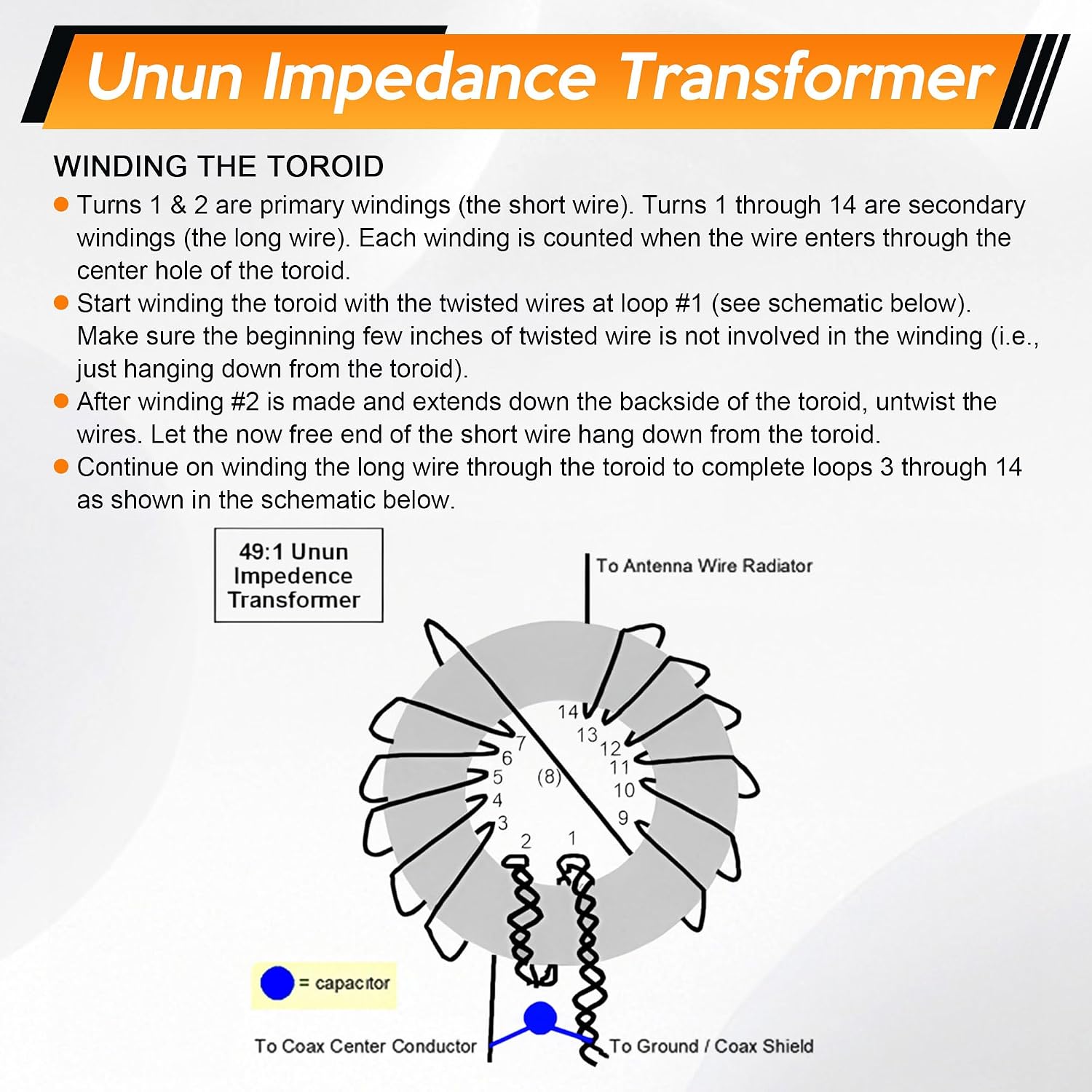

電源トランスや広帯域トランス、バラン、アンアン、インピーダンス整合用の部品を自作する人にも使い道があります。無線用途に限らず、USBケーブル、電話回線、ネットワークケーブル、衛星ケーブルなどの外部電磁干渉への対策も想定されています。たとえば、無線設備の配線からノイズが気になるとき、ケーブルに対する対策だけで済ませるのか、巻線を用いたチョークも組み込むのかを検討する場面で候補になります。

サイズと性能

サイズや周波数特性を見て、作りたいチョークやトランスに合うか判断するのがポイントです。記載されている仕様は次のとおりです。

• 種類：NiZnフェライトコア
• 対応：FT240-43

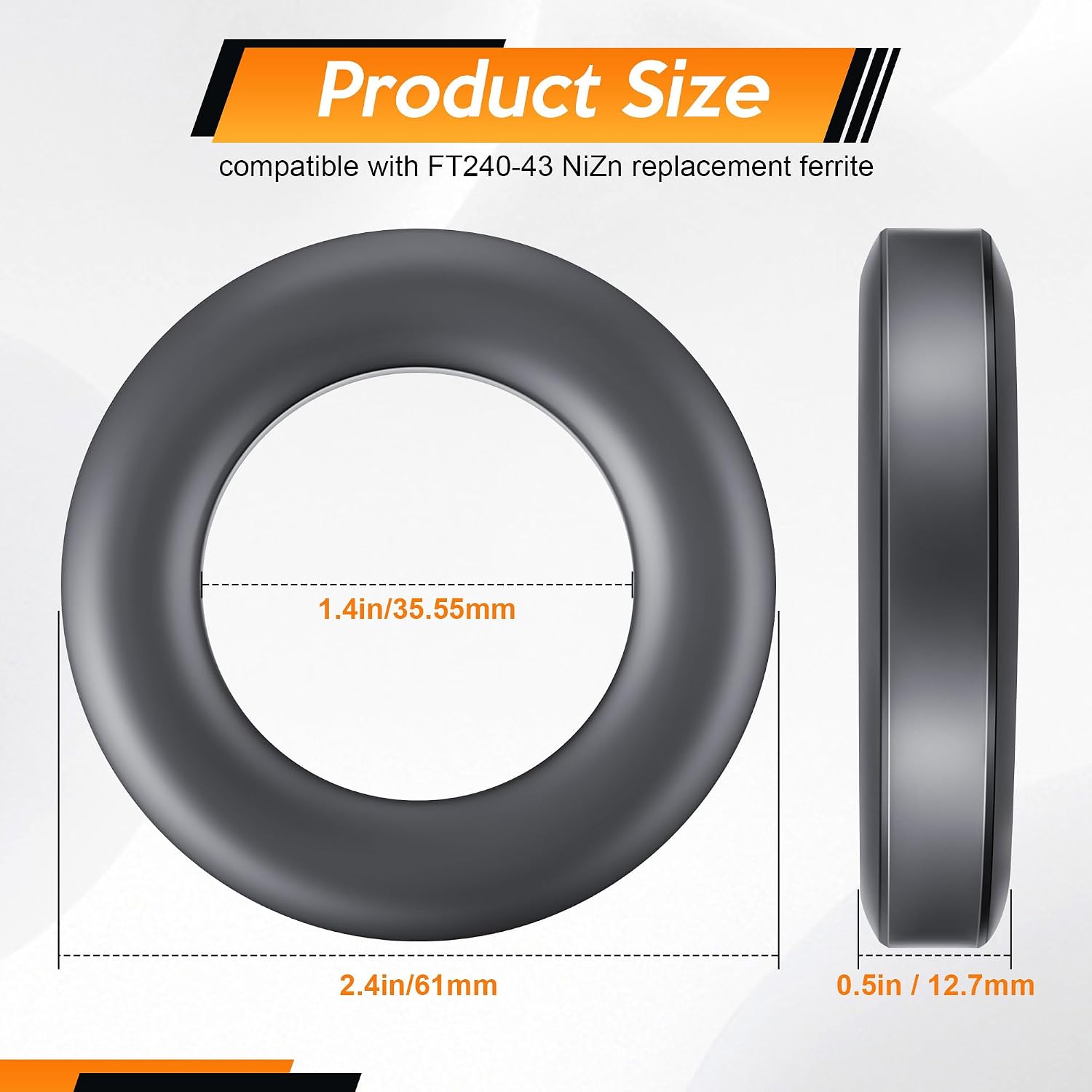

• 外径：2.40インチ／61.0mm +/- 1.30mm
• 内径：1.40インチ／35.55mm +/- 0.85mm
• 厚さ：0.50インチ／12.7mm +/- 0.50mm

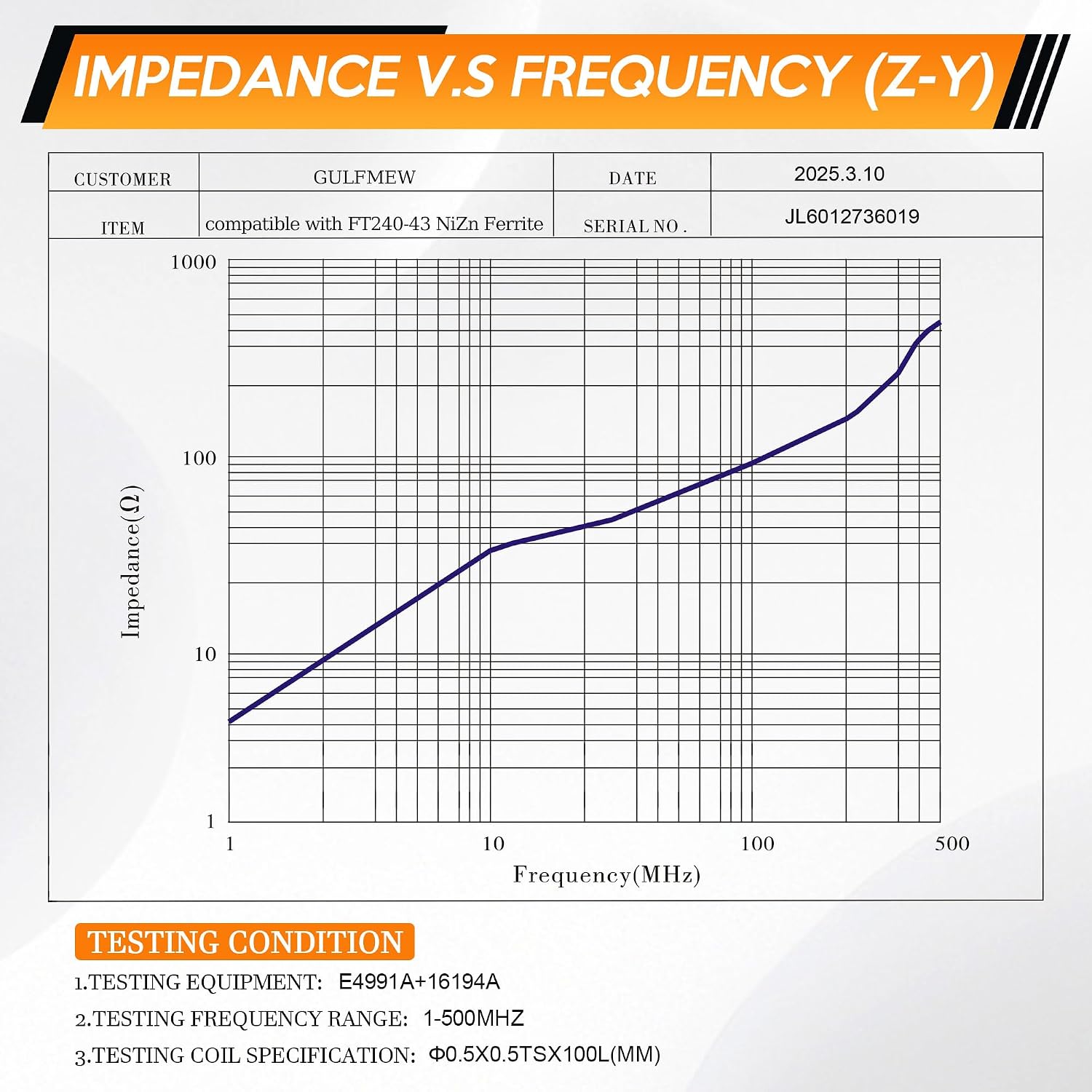

• 適用周波数範囲：広帯域トランス 5~400MHz、パワートランス 0.5~30MHz、RFI抑制 5-500MHz

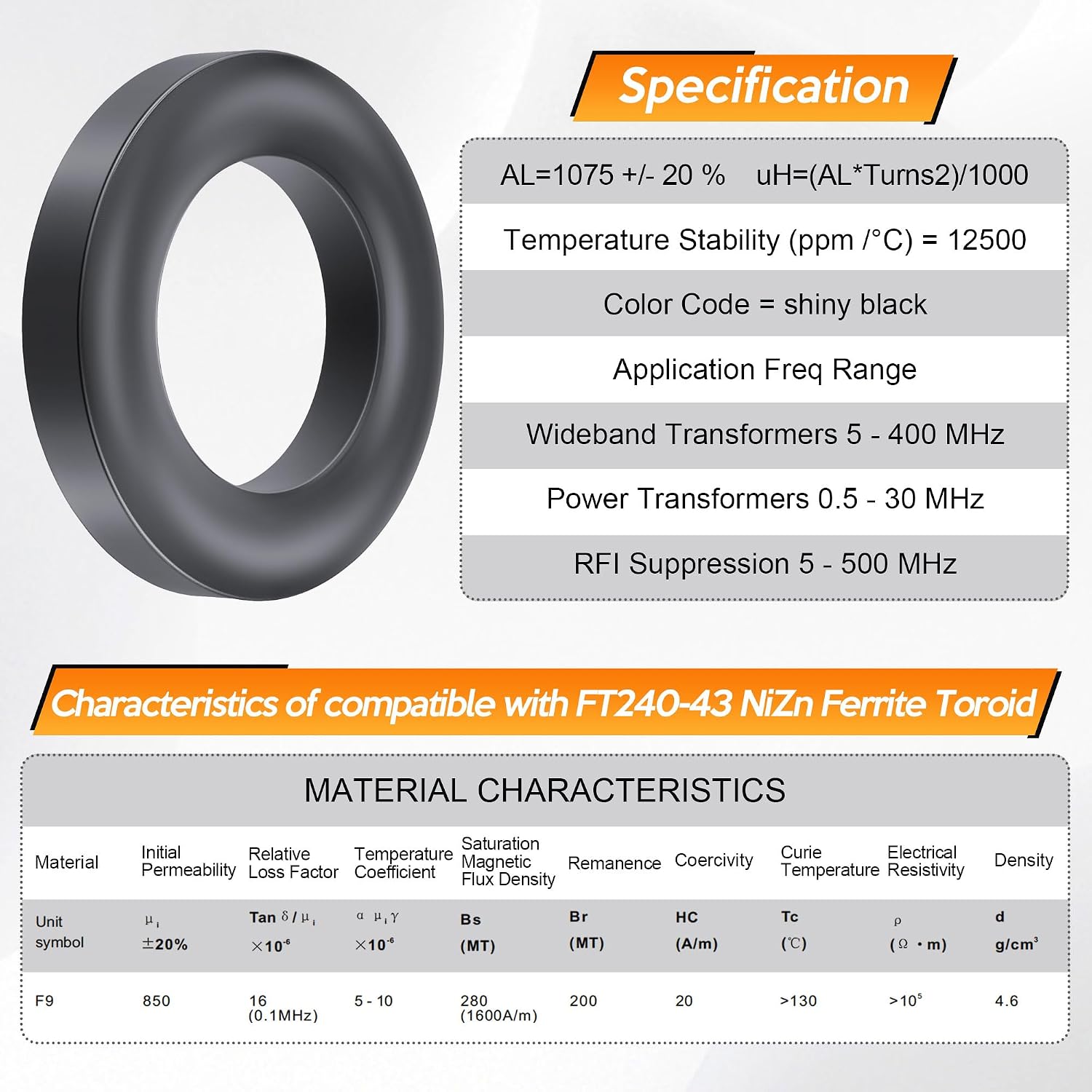

• AL：1075+/-20%
• 温度安定性：12500 ppm/C
• 内容量：4個

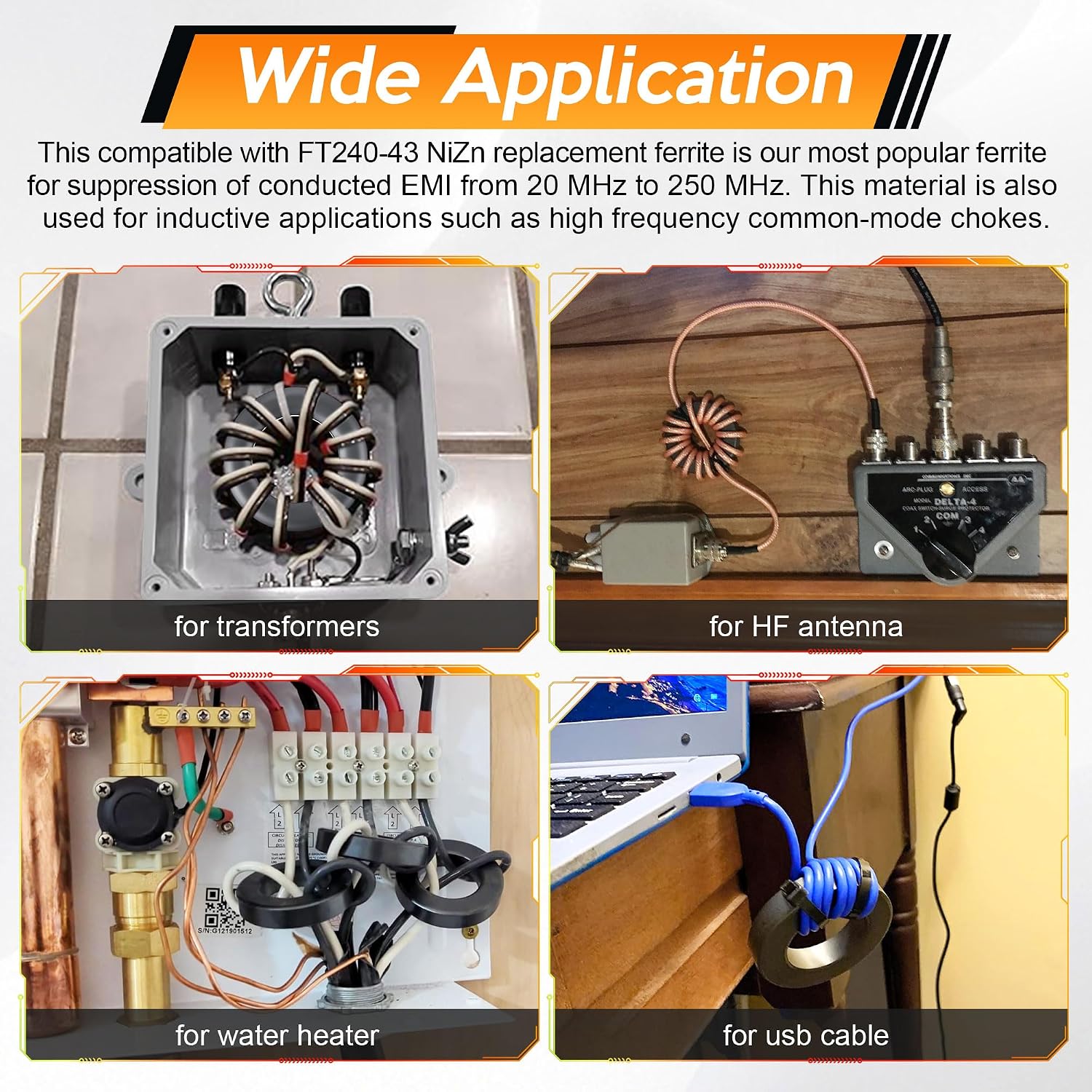

伝導EMIの抑制範囲としては20MHz~250MHzが示されています。用途ごとの周波数範囲は同じではないため、数字をひとまとめにせず、目的に該当する欄を基準に選ぶ必要があります。AL値から巻数に応じたインダクタンスを見積もる式として、uH=(AL*Turns2)/1000も記載されています。巻数や回路設計を決めて購入する場合は、この仕様を設計条件と照らし合わせると判断材料になります。

選ぶ理由

コアが4個入っているため、複数のチョークやトランスを作る計画がある場合に、同じ形状のコアをまとめて用意できます。フェライトをケーブルに取り付けるだけの対策とは異なり、トロイドコアは巻線を含む部品を設計したい人向けです。無線やオーディオの自作、電源まわりのノイズ対策など、用途を決めて部品を組む人なら、寸法とAL値を設計に反映しやすいでしょう。

一方、コア単体でノイズが必ず解消するとは限りません。周波数、巻き方、配線の状態などを含めて対策を考える必要があります。特に周波数範囲の記載は用途別なので、使いたい条件と合うかを照合して選ぶことが大切です。

購入前の判断

重視する点によりますが、FT240-43対応のトロイドコアを使い、チョークやトランスなどを自作する目的がはっきりしているなら、仕様を比較して選びやすい製品です。こうした使い方なら候補になります。反対に、小型のフェライトビーズをケーブルへ付けるだけの手軽な対策を求める場合、外径61.0mmのリング形状は目的と異なります。このニーズには適しません。コアの寸法が設置場所に収まるか、必要な周波数帯が用途別の記載に含まれるかを確認したうえで選ぶと、購入後のミスマッチを避けやすくなります。
