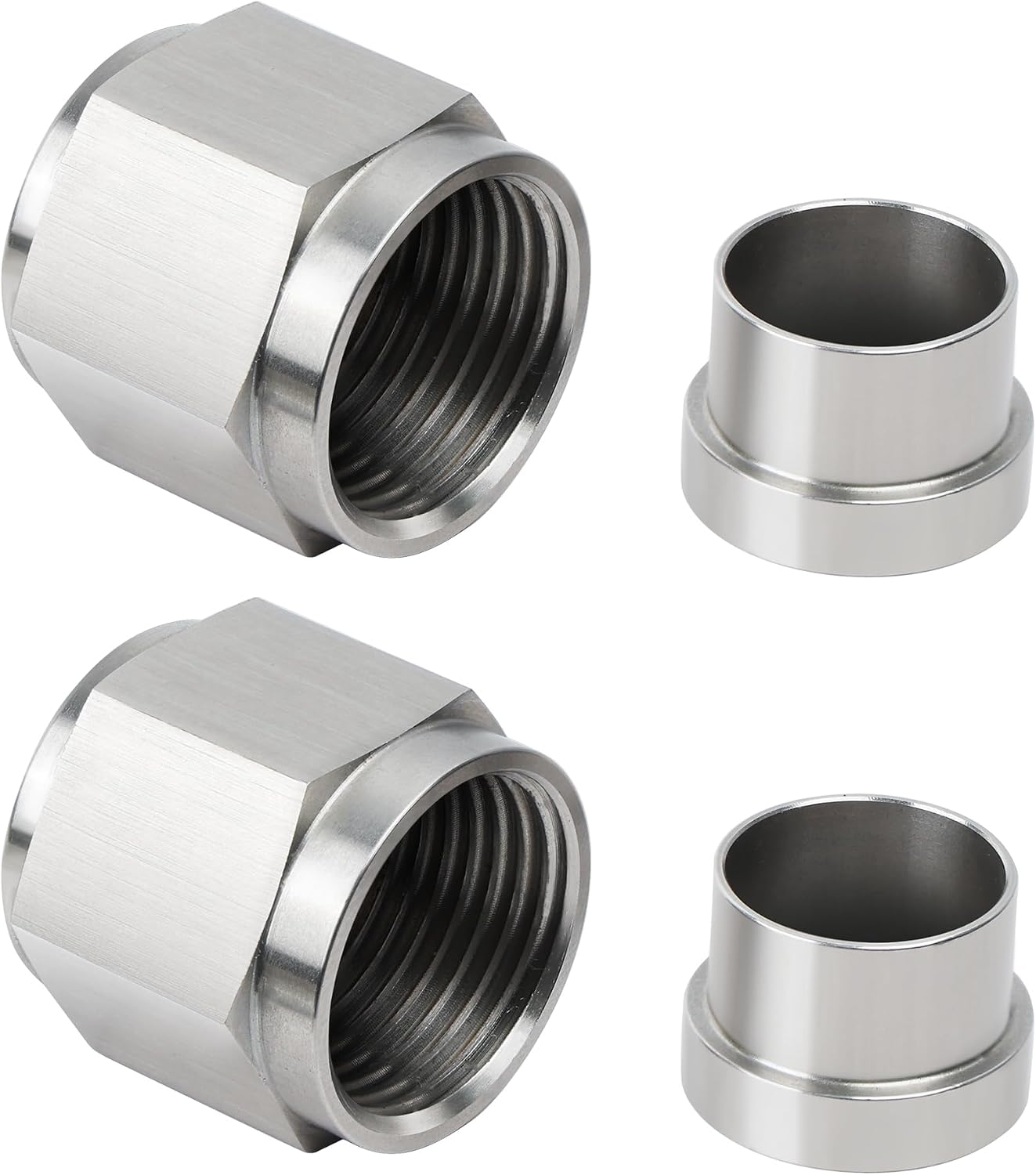

EVIL ENERGY 6AN ハードライン用チューブナット＆スリーブ継手 304ステンレス製 3/8インチ外径用 2個

3/8インチ外径のチューブを37度フレアで接続する、EVIL ENERGYの6ANチューブナットとスリーブのセットです。ナットはハードラインと継手をつなぐ役割を担い、スリーブはチューブを固定して、接続部をフレア面で密封します。燃料系や冷却系など、配管を組む際に寸法と接続方式を合わせたい人に向いた部品です。

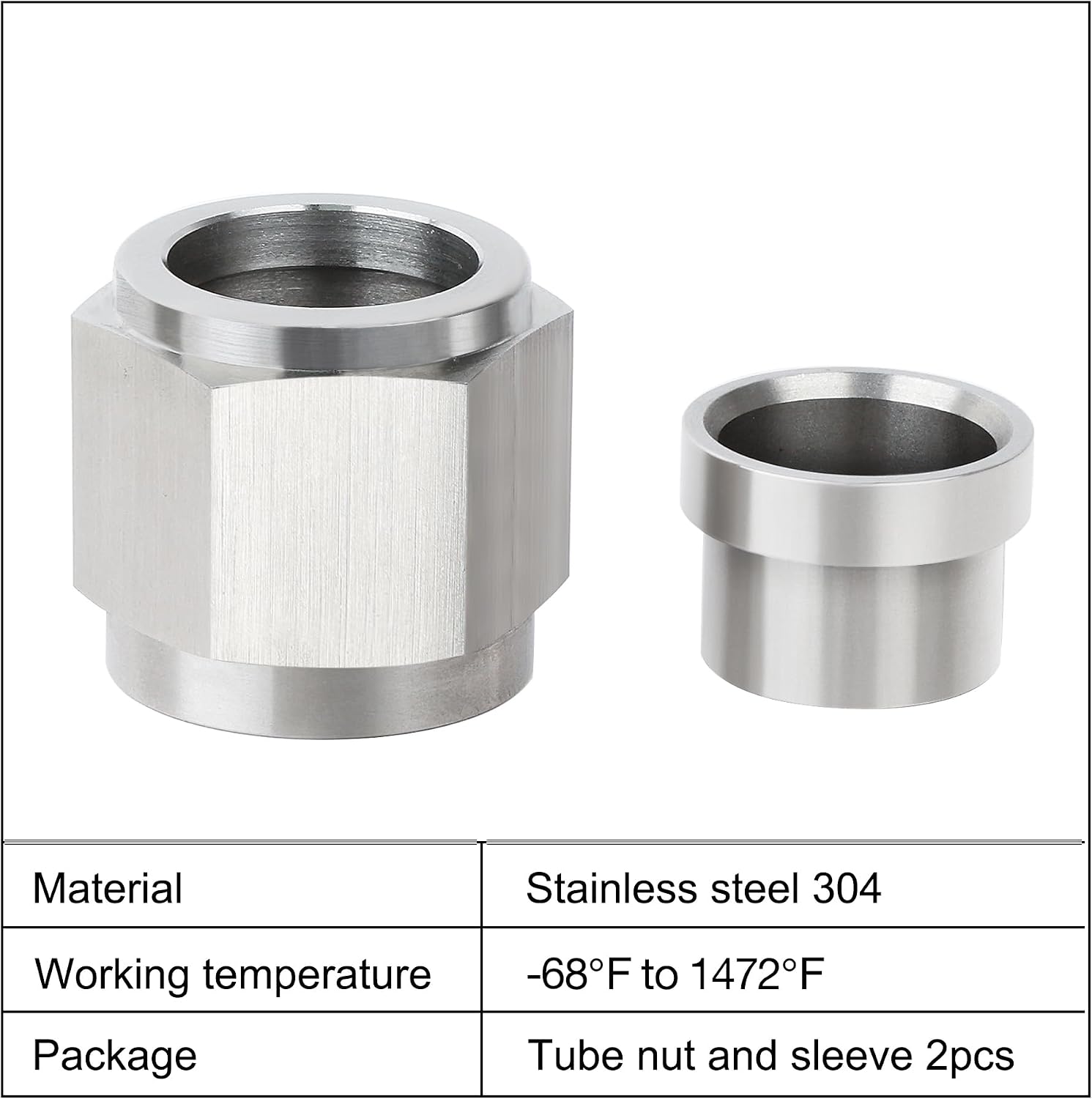

素材はステンレス鋼304で、セットは2個入りです。取り付けにはチューブのフレア加工が必要なため、部品を選ぶ段階でチューブ径とねじ規格を確認しておくことが大切です。

特徴をひと目で

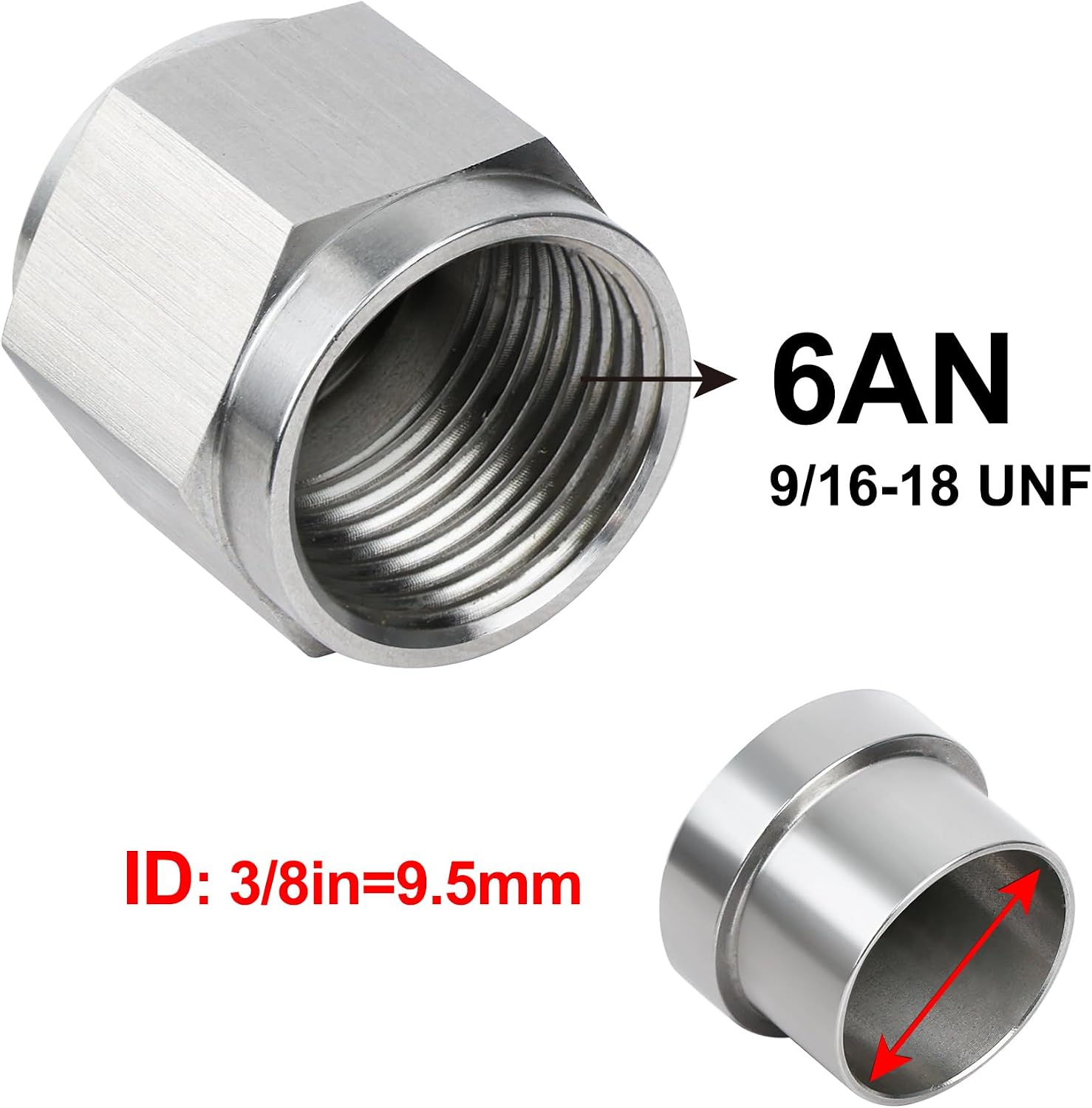

この製品は6ANのメス側チューブナットとスリーブで、ねじ規格は9/16-18 UNFです。対応するチューブは外径3/8インチのステンレス鋼またはアルミニウム製。外径が一致していても、ねじ規格やフレア形状が異なる部品とはそのまま組み合わせられるとは限りません。既存の配管や相手側継手の仕様を確認し、外径・ねじ・接続角度をそろえて選ぶのが基本です。

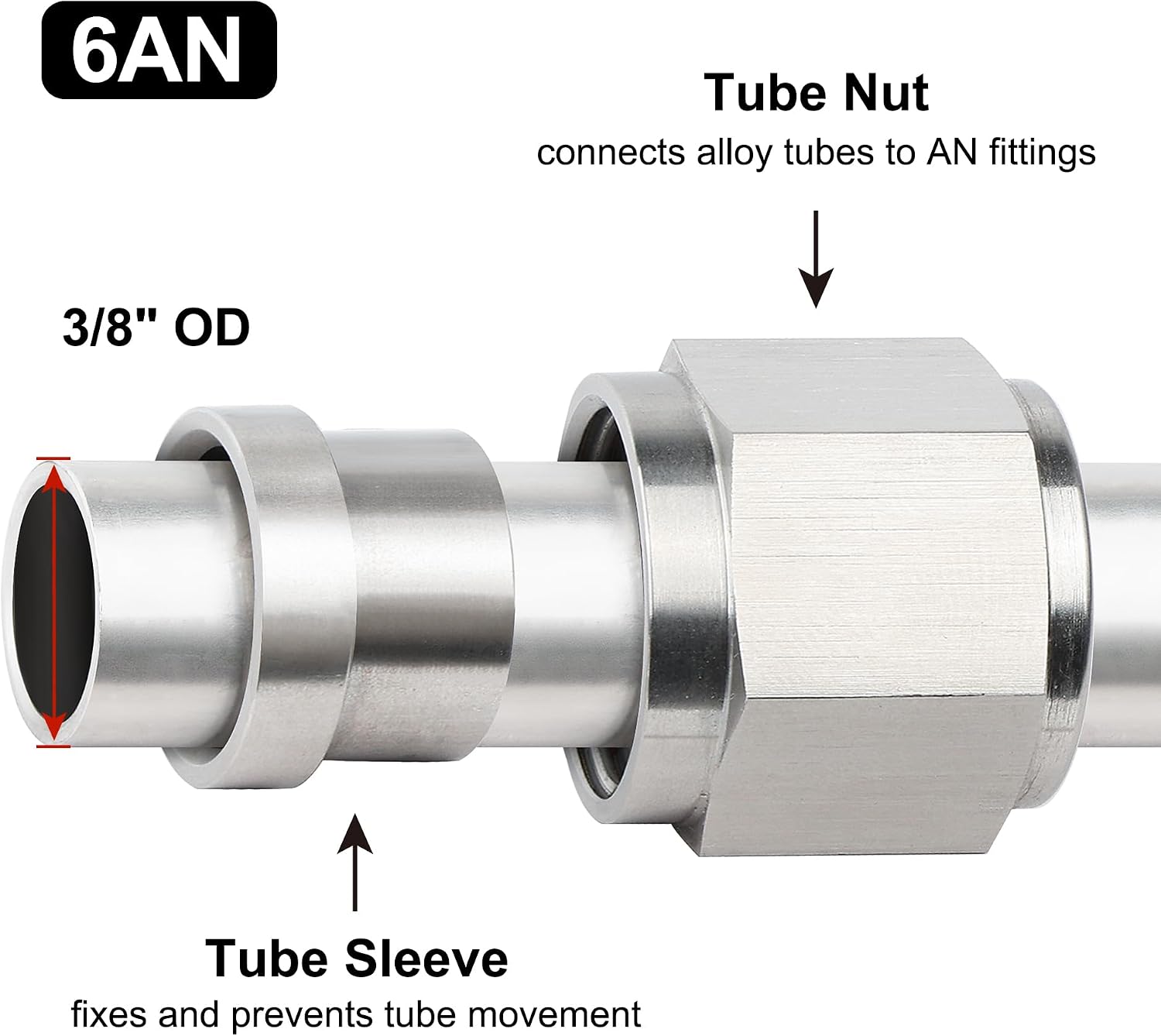

接続部は37度フレアを使う構成です。ナットでチューブと継手をつなぎ、スリーブがチューブを保持して、チューブ端のフレア面で密封します。ホースを差し込むタイプの接続ではなく、金属チューブを加工して組み付ける方式を選びたい場面に合います。製品重量は0.04キログラム、色はシルバーです。記載されている動作温度範囲は-54°Fから1700°Fですが、使用箇所の条件に適合するかは配管全体の仕様とあわせて判断してください。

活用シーン

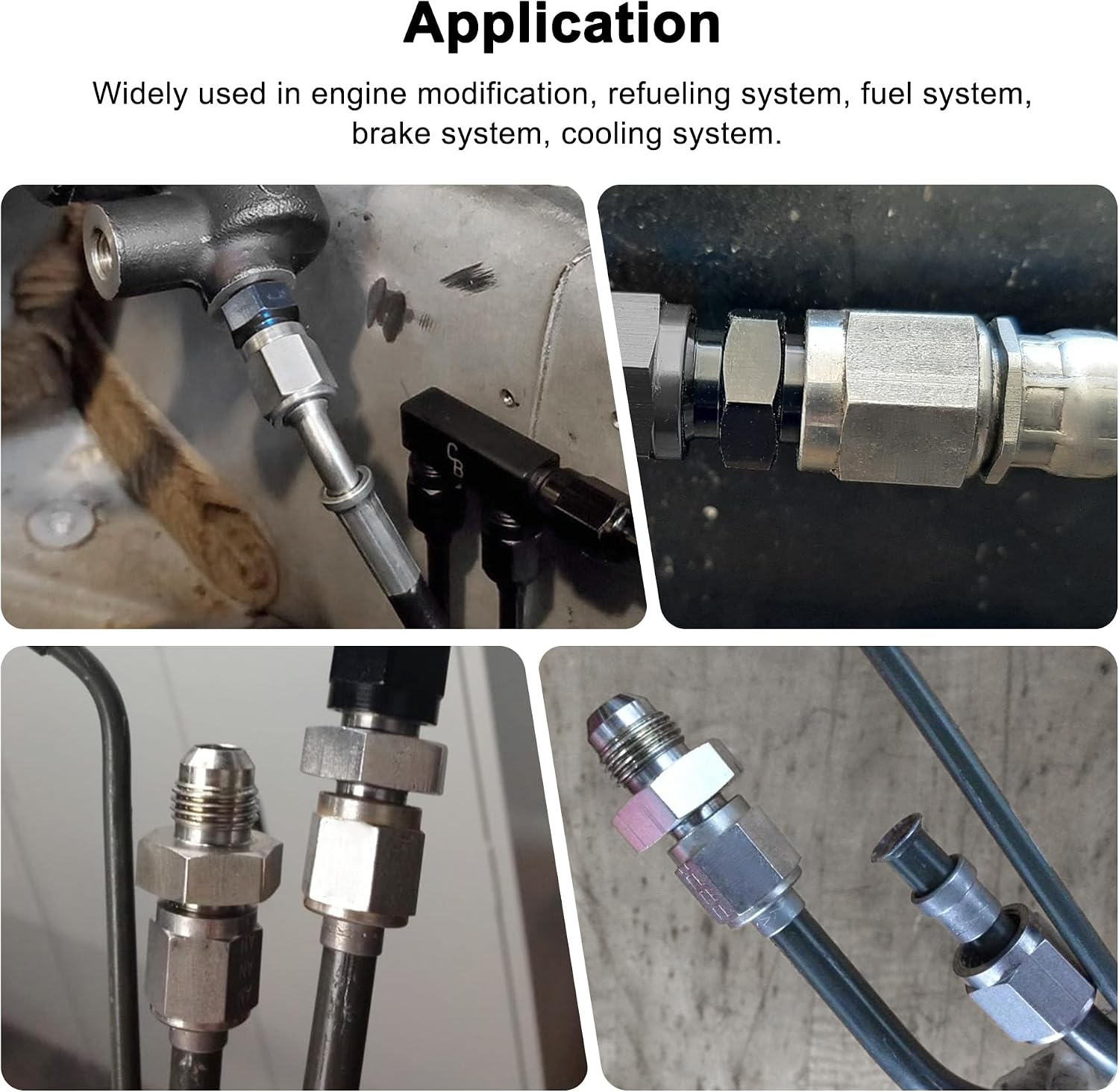

エンジン改造に伴う配管の組み替えをはじめ、燃料システム、給油システム、ブレーキシステム、冷却システムでの使用が想定されています。たとえば、3/8インチ外径の金属チューブを使う配管を組み、6ANのねじ接続へつなぎたい場合に、ナットとスリーブを使って接続を構成できます。こんな場合に役立ちます。既存の部品を置き換えるときだけでなく、新たな配管を設計する際にも、チューブ側と継手側の規格を照合して候補にできます。

一方、柔軟なホースを主体に配管したい場合は、ホース用の継手など別の接続方式が候補になります。この製品はハードライン用で、チューブを所定の形状に加工して接続する点が異なります。用途名だけで選ばず、実際のチューブ材質や径、接続先のねじ仕様までそろうかを基準にしてください。

活用のヒント

取り付け時は、まずチューブナットとスリーブをチューブに通し、その後、37度フレアツールでチューブ端を加工する手順です。加工後に組み付ける構成のため、工具を持っていない場合やフレア作業に不慣れな場合は、取り付けを専門業者に依頼することが推奨されています。部品を購入してから加工方法が合わないと分かるのを避けるため、チューブがステンレス鋼またはアルミニウム製か、外径が3/8インチか、相手側が6AN・9/16-18 UNFに対応するかを先に整理しておくと選定しやすくなります。

ナットとスリーブだけで配管一式がそろうわけではありません。チューブや相手側の継手、フレア加工に必要な工具は、別途の構成を確認してください。特にブレーキや燃料などの系統に使用する場合は、接続部だけでなく、周辺部品を含めた適合性や取り付け状態を専門家と確認するのが現実的です。

用途に合うか

3/8インチ外径のステンレス鋼またはアルミニウムチューブを使い、6ANのねじ接続と37度フレアで組みたい人には、仕様を照合しやすいセットです。金属チューブを使う配管の組み替えや、既存構成に合うナットとスリーブを探している場合に検討できます。こんな人には向きません。チューブ径やねじ規格を特定できない場合、またはフレア加工を行わずに接続したい場合は、別方式の継手を含めて選び直す必要があります。規格が合うことと、車両やシステム全体で使えることは別なので、購入前に接続先まで含めて適合を確認してください。
