elechawk QWI2C I2Cケーブルキット 12本入り、4ピン・SH1.0コネクター

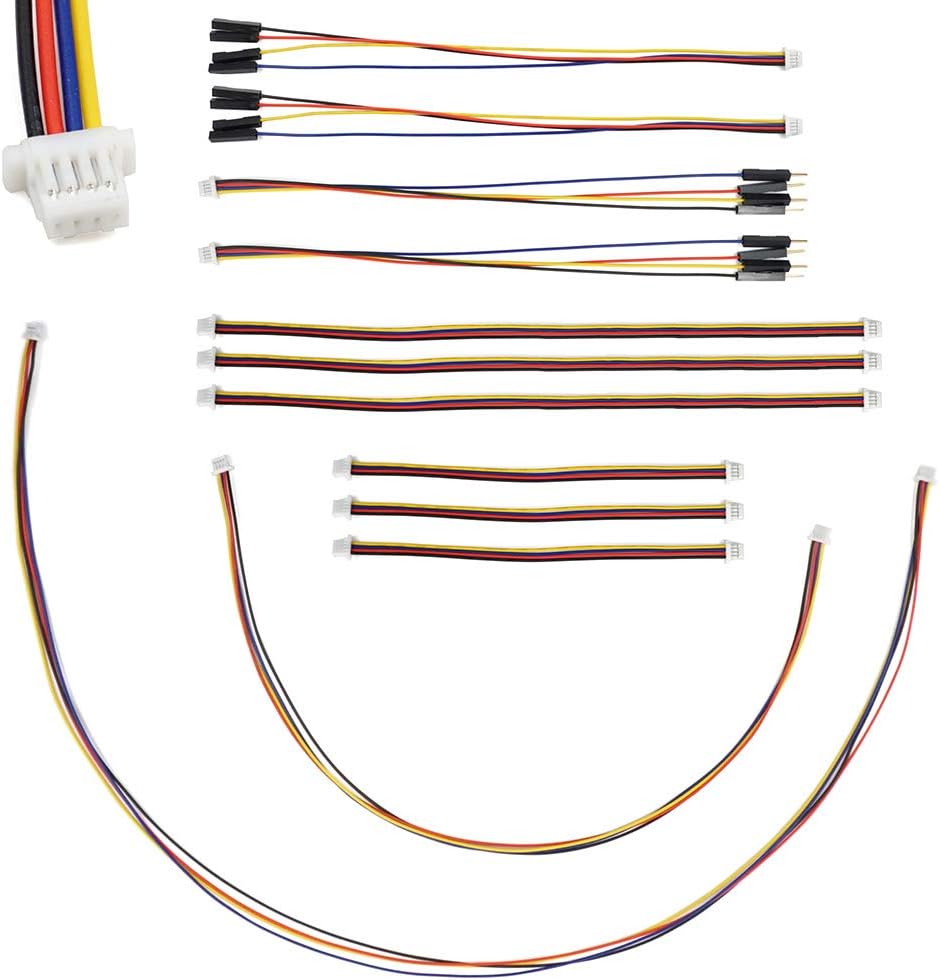

長さや端子形状の異なるケーブルが12本入り。接続先や配線距離に合わせて使い分けやすく、センサーなどを載せた開発ボードの配線を手早く組みたいときに役立ちます。

ブレッドボード用のジャンパー線として使いたい場合と、SH1.0コネクターで機器同士をつなぎたい場合では、選びたいケーブルの形状が異なります。このキットは複数のスタイルを含むため、どちらの接続も想定する人が候補にできます。

ケーブルは赤・黒・青・黄色で色分けされています。信号線を見分けながら配線したいときにも、色を手がかりに整理できます。

仕様

• 製品名: elechawk QWI2C I2Cケーブルキット
• 接続方式: I2C
• 端子: SH1.0コネクター、ブレッドボード用ジャンパー、メスジャンパー
• ピン数: 4ピン
• ケーブル本数: 12本

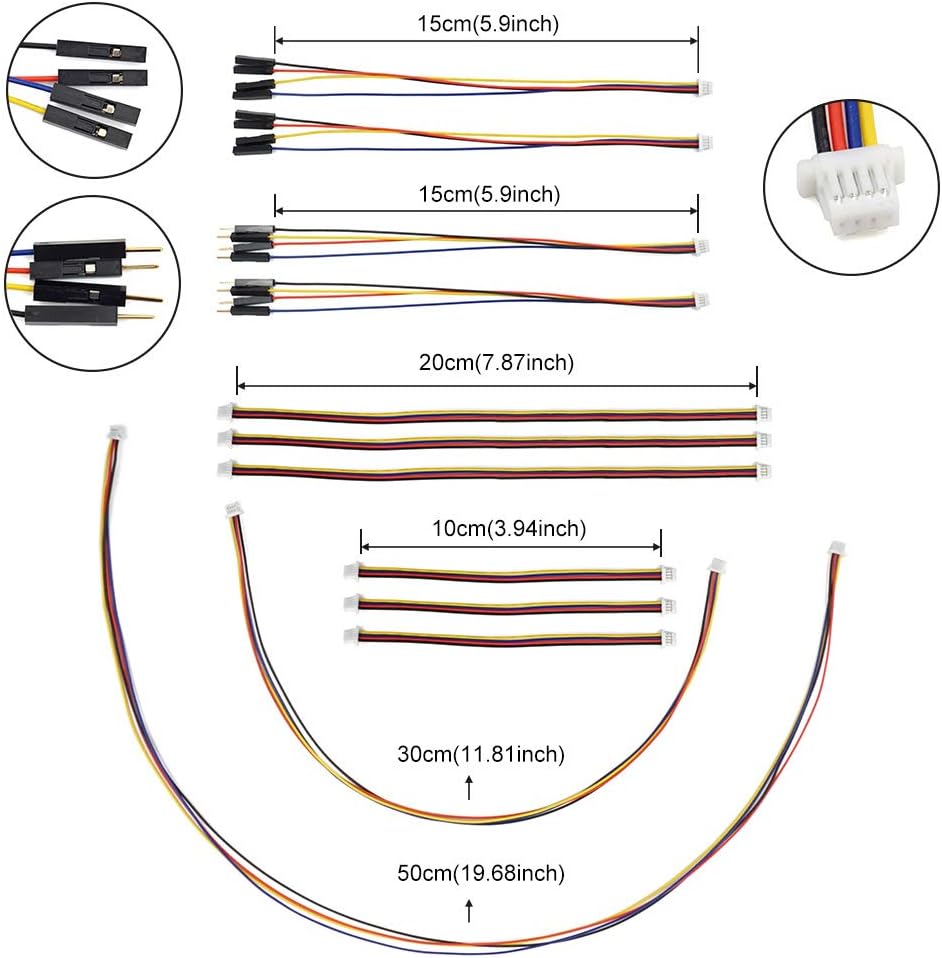

• ケーブル長: 10cm、20cm、30cm、50cm
• 配線色: 赤、黒、青、黄色

長さは10cmから50cmまでの種類があり、ボードとセンサーの距離や配置に応じて選べます。近くに配置した部品をまとめる場合には短めのケーブル、間隔を空けて組む場合には長めのケーブルというように、配線の取り回しを考えて使い分けられる構成です。端子形状も一種類ではないため、完成後の配線を固定するか、ブレッドボード上で接続を組み替えるかといった作業の違いにも合わせやすくなっています。

使用条件

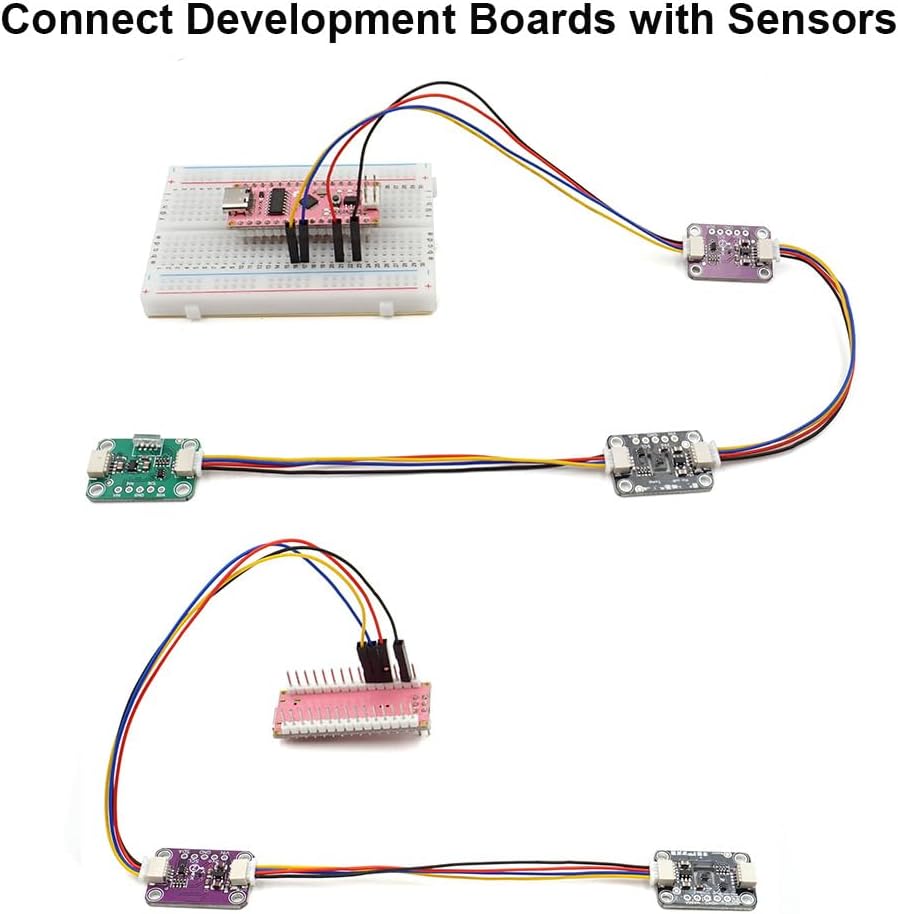

商品情報では、SparkFunの開発ボードやセンサーボードに加え、Raspberry Pi、Arduinoの開発ボードとの接続用途が案内されています。センサー、LCD、リレーなどを使ったI2Cの試作で、ボードと周辺部品をつなぐケーブルをまとめて用意したい場面に向いています。たとえば、ブレッドボード上にセンサーを置き、開発ボードと接続して動作を確認する構成なら、端子の形状やケーブル長を選びながら配線できます。

一方、製品情報に記載されているのは接続用途やケーブルの種類で、個々のボードのピン配置や電気的な仕様までは示されていません。名称にQwiicやStemma QTが含まれていても、使う機器側のコネクター形状やピン配置まで一致するとは限らないため、手元のボードと接続先に合うかを確認することが大切です。特定の組み合わせでの適合確認が必要なら、条件が明記されたケーブルを選ぶ方法もあります。

使用のコツ

接続前に、ボード側とセンサー側の端子形状を見比べ、SH1.0コネクターを使うのか、オス・メスのジャンパー線で接続するのかを決めておくと、ケーブル選びがスムーズです。長さは、部品を配置した後に無理なく届くものを選びます。余った線が多いと配線が見分けにくくなる場合があるため、短い距離には短めのケーブルを使うなど、配置に沿って整理すると扱いやすくなります。

色分けは配線の識別に利用できますが、色だけで接続先や信号の役割を判断せず、ボードやセンサーのピン表記に従ってください。複数の部品を組み合わせるときも、接続箇所ごとにピン配置を確認してから通電するのが基本です。長さと端子の選択肢を一度にそろえたいこの用途であれば、選択肢になります。

購入前の判断

このキットの利点は、複数の長さと接続スタイルをひとまとめにできることです。必要なケーブルを一本ずつ選ぶより、試作中に配置や接続方法を変える可能性がある場合に使い分けやすい構成です。反対に、長さや端子が決まった一種類だけを使う予定なら、必要な形状に絞って選ぶほうが、手持ちの配線と重複しにくいでしょう。

対応用途として複数の開発ボードが挙げられていますが、すべてのモデルや端子構成への適合が保証されているという情報ではありません。購入前に、使用するボードとセンサーの端子、ピン数、必要なケーブル長を照らし合わせてください。接続先との適合を事前に確定したい場合や、ピン配置の情報が購入判断に欠かせない場合は、仕様がより具体的に示された別の選択肢も検討してください。
