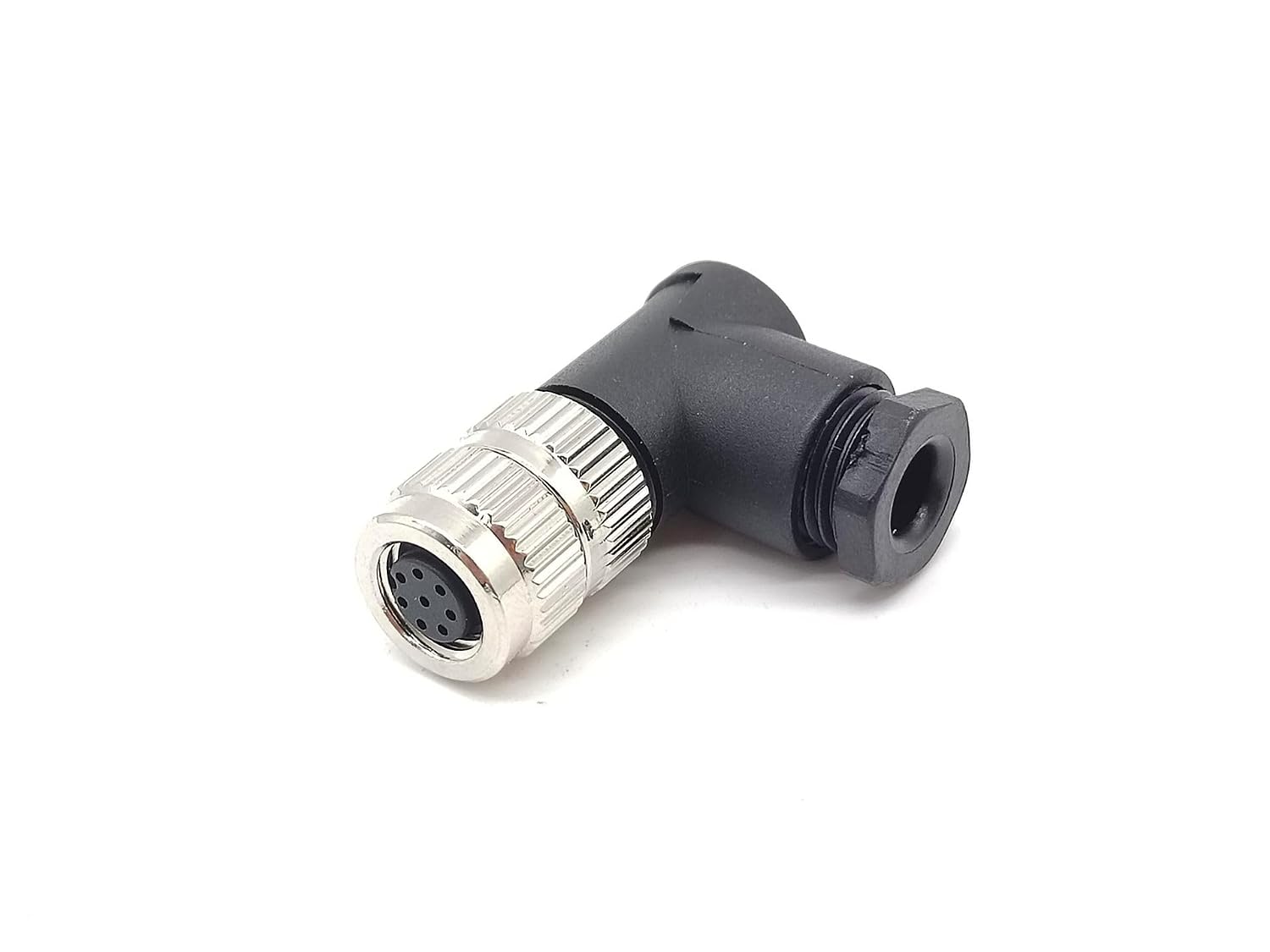

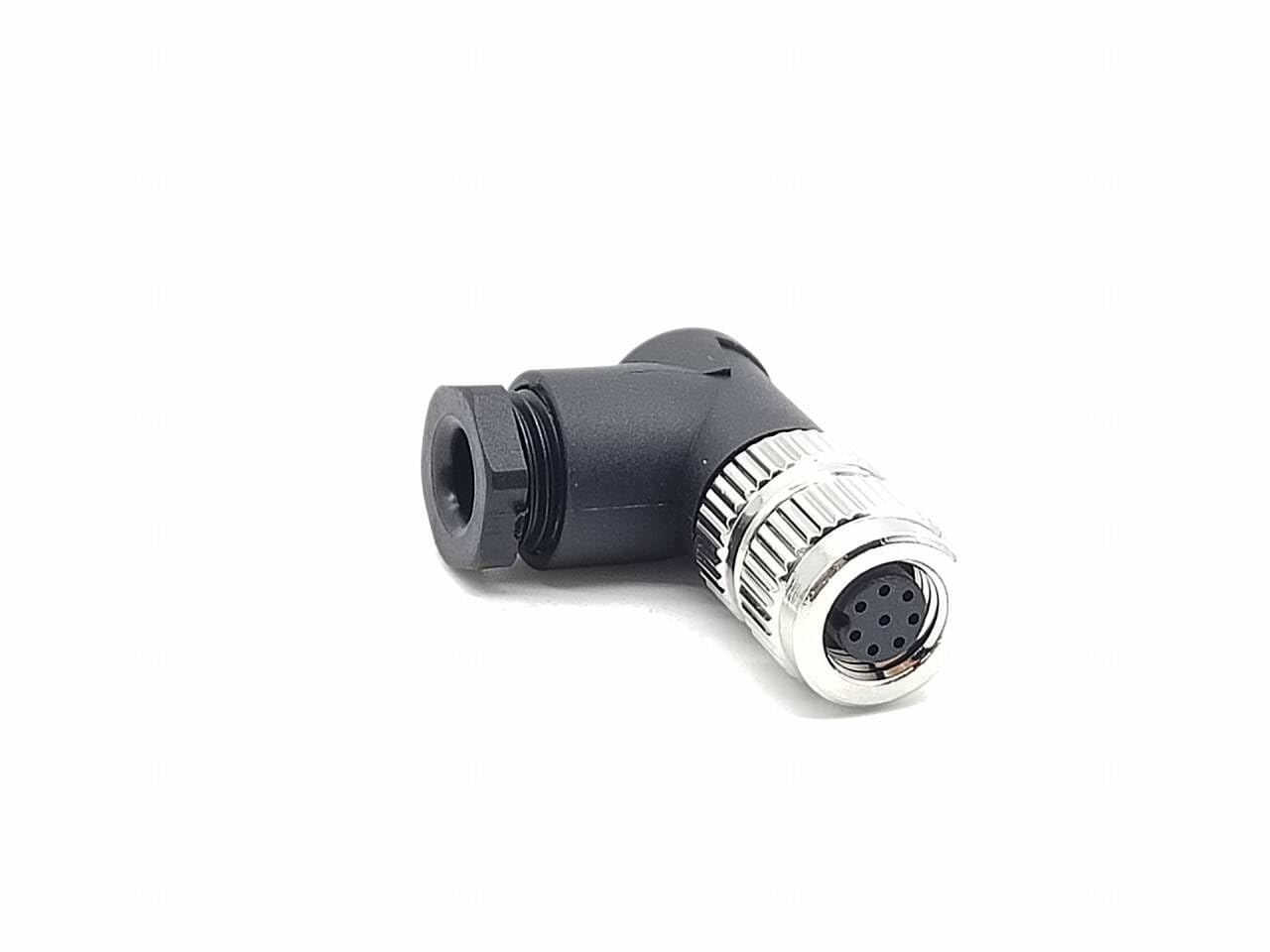

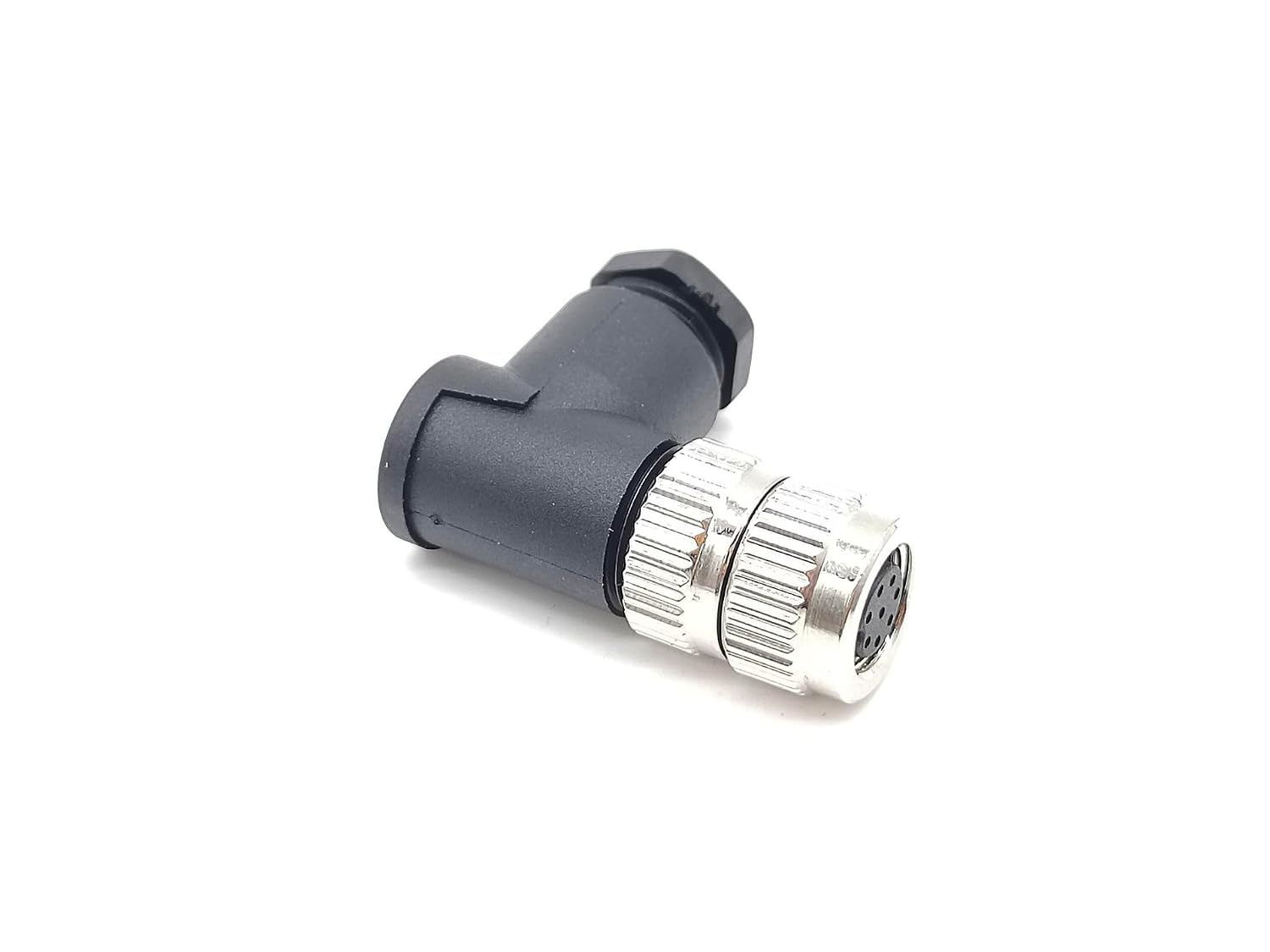

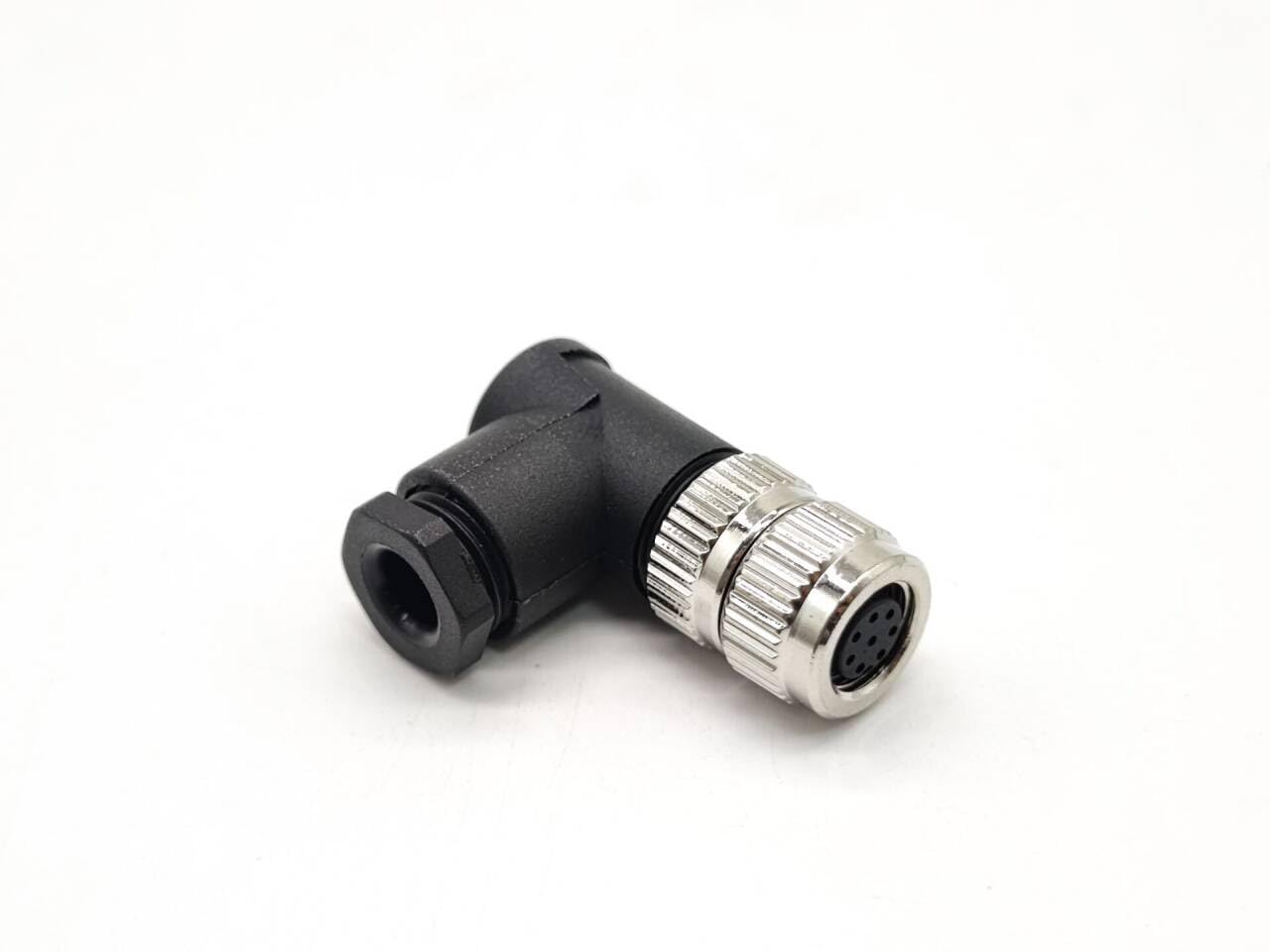

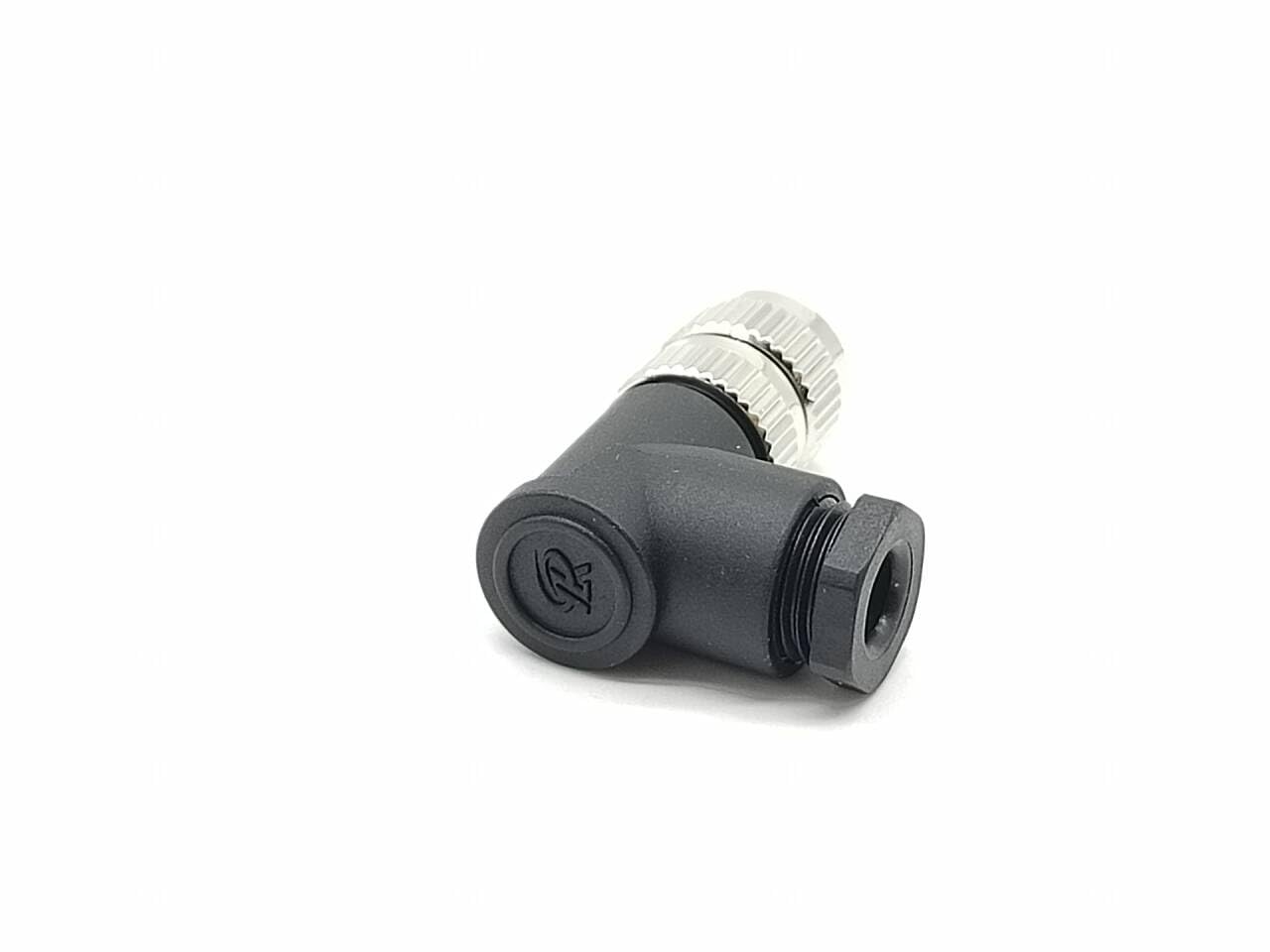

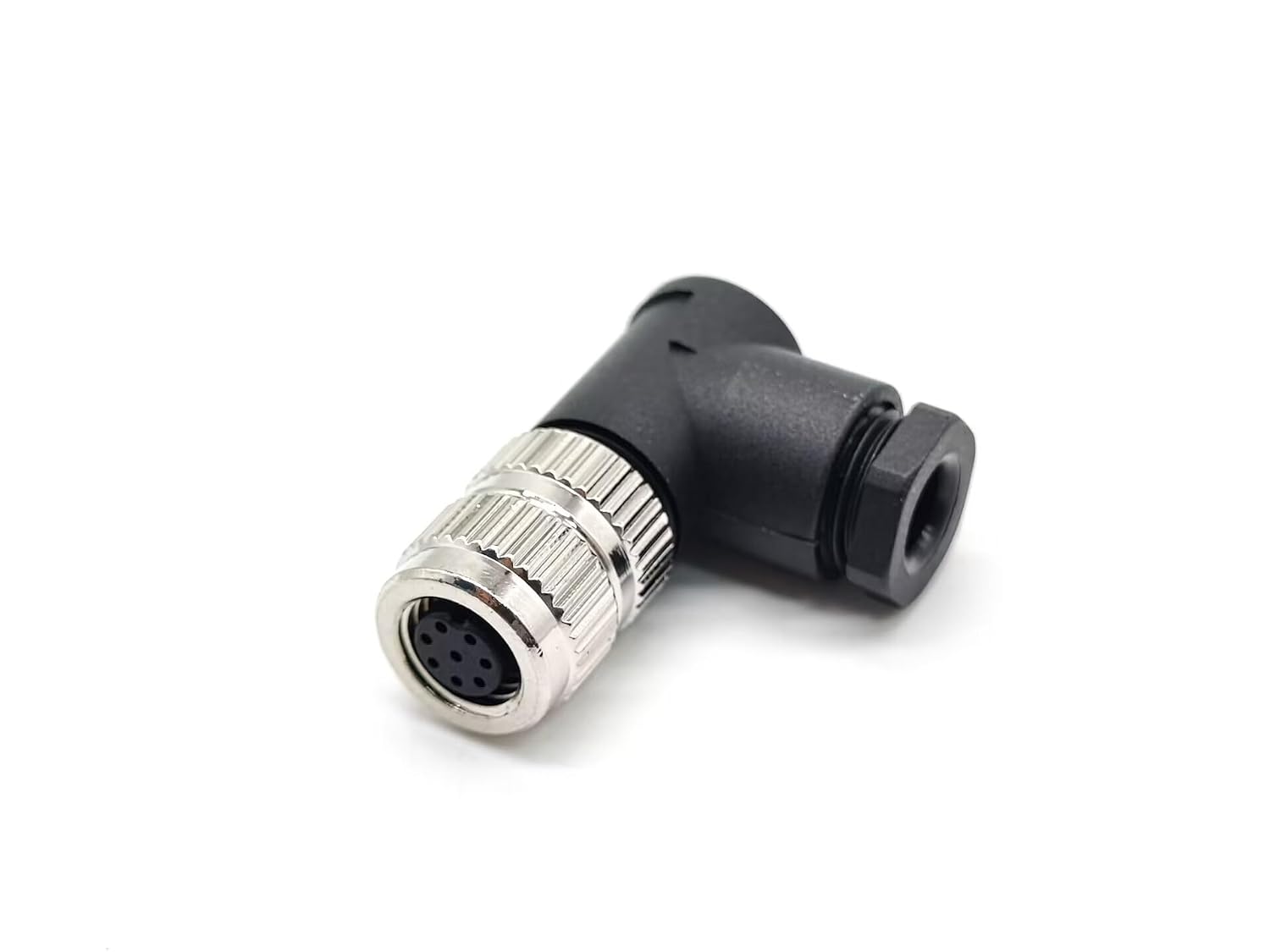

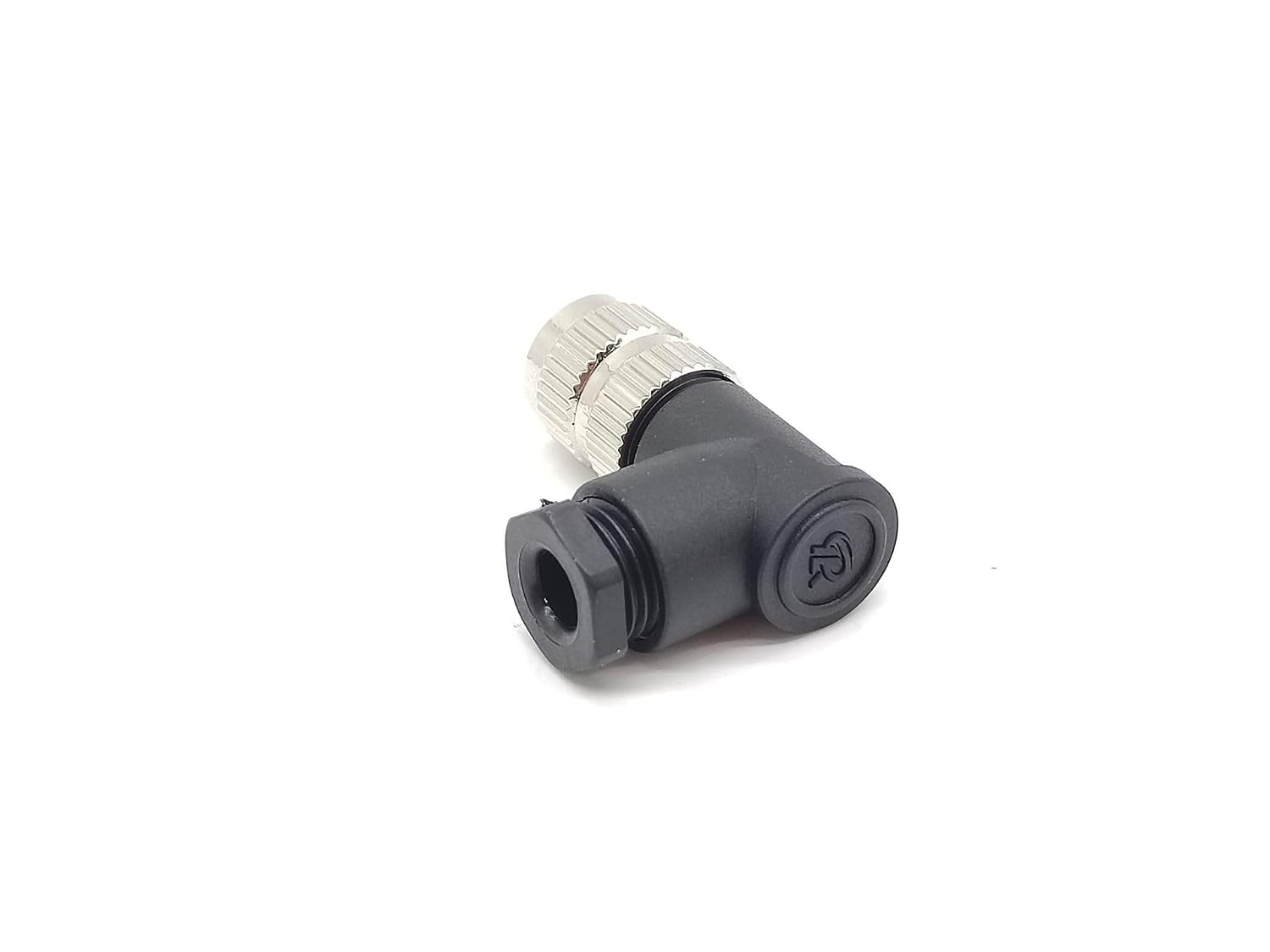

Elecbee EB-400-8038-H M8コネクタ 8ピンメスAコード・直角・ねじ式

省スペースを優先してケーブルを横向きに引き出したい場合と、信号線のノイズ対策を重視したい場合では、選ぶコネクタの条件が異なります。

Elecbee EB-400-8038-Hは、M8の8ピンメスAコードを採用したケーブル用コネクタです。直角形状とねじ式の接続を備え、シールドなしの仕様です。

取り付けスペースや周囲の電気的な環境に合うかが、選定のポイントになります。直角形状は、ケーブルの取り回しを変えたいときに役立つでしょうか。

概要

本製品は、ケーブル終端に取り付けるスクリュージョイント式のM8コネクタです。8ピンのメス、Aコード、直角向きという仕様が明示されています。産業用オートメーションやセンサー、通信システムでの信号伝送を想定した製品で、工場の自動化設備やフィールドバスモジュール、包装・物流関連の配線などが用途として挙げられています。

直角タイプは、コネクタの接続後にケーブルを横方向へ導きたい設置環境で、配線経路を組み立てる際の選択肢になります。直線形状と比べると、接続部からケーブルを出す向きが異なるため、機器の配置や周囲のスペースに合わせて形状を選びたい場合に検討しやすい仕様です。ただし、実際に必要な向きや取り付け空間は設置先によって変わります。

接続はねじ式で、締結によって固定する構造です。シールドはありません。したがって、ノイズの影響を受けにくい環境で、重要度の高くない信号を扱う用途が製品説明上の想定です。電気的な干渉が気になる場所では、シールド付きのコネクタを含めて比較するほうが選びやすくなります。

型番はEB-400-8038-Hで、記載寸法は5.99 x 4.7 x 1.19 cm、重量は9 gです。寸法は取り付け場所の確認材料になりますが、製品全体の寸法だけでケーブルの曲げやすさや周辺機器との干渉まで判断できるわけではありません。

使う場面

たとえば、センサーや自動化設備の近くでケーブルを配線し、接続部から横方向へ引き出す構成にしたい場面が考えられます。直角形状を活用することで、ケーブルの出口方向を設置レイアウトに合わせて検討できます。包装・物流設備のように、機器や配線をまとめて配置する現場でも、コネクタ形状を先に決めておくと配線計画を立てやすくなります。

一方で、シールドなしという仕様は用途を選ぶ判断材料です。周辺機器からの干渉を抑える必要がある環境や、信号品質を特に重視する配線では、シールド付きの仕様が適する場合があります。こうした使い方なら候補になります。反対に、シールドの有無が設備要件に関わる場合は、接続形状だけで決めないことが大切です。

使い方

ケーブル終端に取り付ける製品のため、導体の接続や組み立てが必要です。購入前には、接続する機器側のコネクタがM8の8ピンAコードに対応するか、オス・メスの組み合わせが合うかを確認してください。製品名にある8ピンメスという情報だけで、相手側との適合を判断することはできません。ねじ式の固定方法も含め、設備側の接続仕様と照らし合わせて選ぶのが基本です。

取り付け時は、ケーブルを引き出す方向と、直角部分を収める空間を考慮します。周囲に障害物がある場合は、コネクタの向きが配線の妨げにならないかを設置図や現物の寸法で確認すると、取り回しのイメージをつかみやすくなります。組み立て後は、ねじ部が適切に締結されているか、ケーブルが想定した方向に無理なく延びるかを確認します。締め付けトルクや対応ケーブル径などの情報は提示されていないため、作業条件が指定される設備では別途必要な仕様を照合してください。

こんな場合におすすめ

M8の8ピンメスAコードが必要で、ケーブルを直角方向へ引き出したい場合に検討しやすい製品です。ねじ式の接続を選びたい人や、センサー・産業オートメーションなどの信号配線に使うコネクタを探している人にも、仕様が合えば候補になります。特に、シールドを必要としない低干渉環境で、ケーブルの出口方向を意識して部品を選びたいときに用途が明確です。

こんな場合は別の選択肢も検討してください。相手側が異なるピン数やコード、性別のコネクタである場合、あるいはシールドが必要な環境では、この製品の記載仕様と合わない可能性があります。使い方によっては、ケーブル径や組み立て条件の確認も欠かせません。必要な接続規格と設置スペースの両方が一致しているかを軸に選ぶと、形状だけで判断するより用途とのずれを避けやすくなります。
