EEEEE 1N34A ゲルマニウムダイオード 25個入り・低順方向電圧の信号検出用

弱い電波や小さな信号を検出する回路を組みたい方には、順方向電圧の低さが部品選びのポイントになります。EEEEE 1N34Aは、ゲルマニウム素材の小信号用ダイオードです。

AM/FMの復調やRF検出、低レベル整流のほか、クリスタルラジオの製作、電子工作の学習、ビンテージ機器の修理といった用途が挙げられています。

25個入りなので、回路の試作や複数の工作に使う部品をまとめて用意したい場合にも検討しやすい構成です。低電圧の信号を扱う場面で、シリコンダイオードとはどのような違いがあるのでしょうか。

特徴をひと目で

1N34Aの特徴は、低い順方向電圧降下と、弱い信号に対する感度です。記載値は約0.2～0.3Vで、一般的なシリコンダイオードの約0.7Vという目安より低く、小さな信号を整流・検出する回路に向く設計です。素材の違いによる特性を活かして、信号の振幅が小さい箇所で使いたい場合に候補になります。

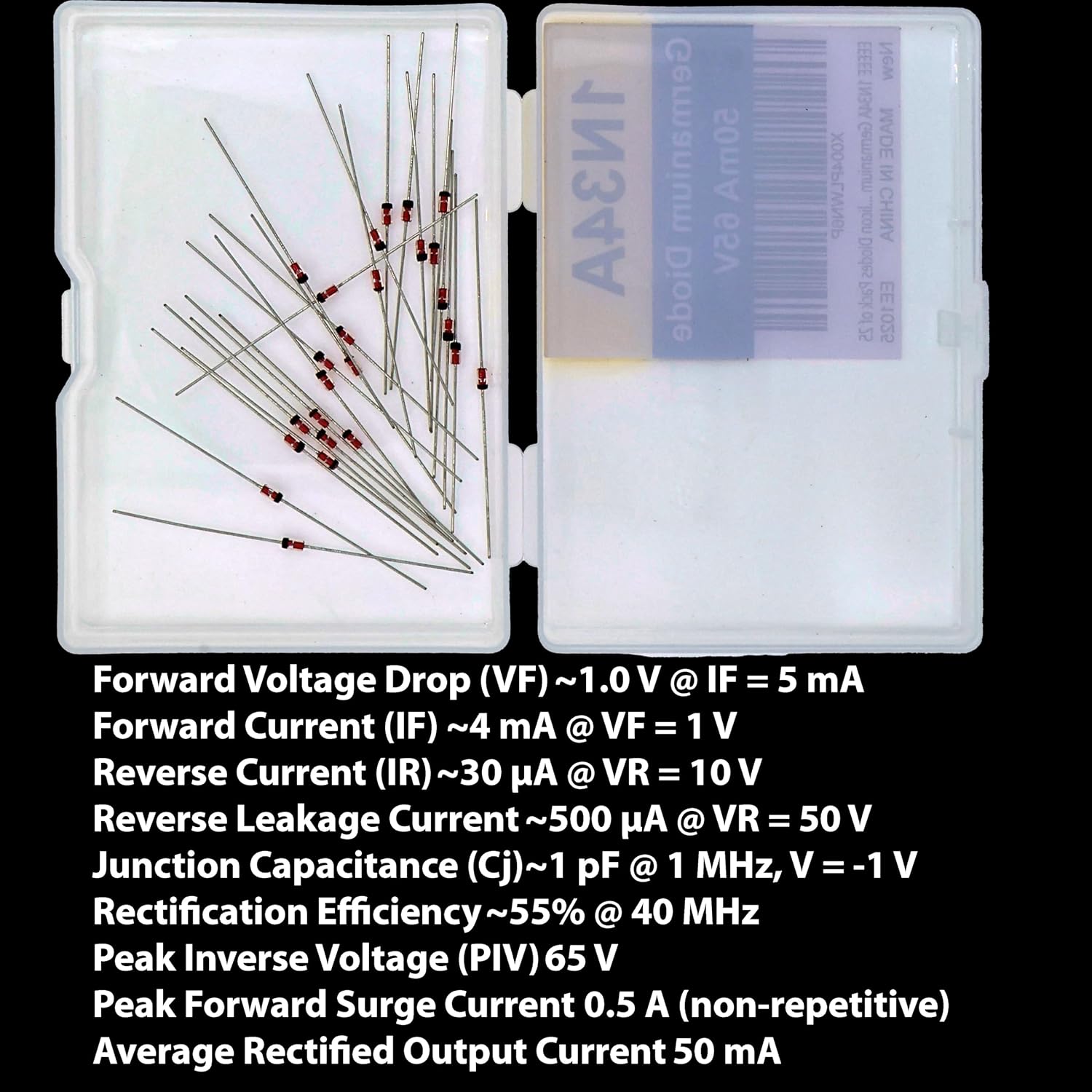

• 種類：ゲルマニウム信号ダイオード
• 型番：1N34A
• 内容量：25個
• 動作電圧・最大電圧：65V
• 電流：50mA
• 順方向電圧降下：約0.2～0.3V
• パッケージ：ガラス

マイクロアンペアレベルの電流で動作し、数MHzまでの無線周波数に使えるとされています。AM/FMラジオの検波やRF信号の検出、低レベル整流のように、電流を大きく流すことよりも微弱な信号を扱う回路で持ち味を活かしやすい部品です。シリコンダイオードを選ぶ一般的な回路とは異なり、低い順方向電圧が必要かどうかを基準に選ぶと、用途との相性を判断しやすくなります。

一方、現代のショットキーダイオードほど高速ではないという記載もあります。小信号の検出や数MHzの用途を想定した部品であり、高速スイッチングを優先する設計では、求める特性と合うかを確認する必要があります。電圧・電流の記載値も回路の条件と照らし合わせてください。

使う場面

クリスタルラジオを組むときや、ラジオ回路の検波部分を学ぶときなど、弱い信号をダイオードで取り出す用途が具体例です。たとえば、受信した信号を検出する回路の部品を選ぶ際、順方向電圧の低さを重視するなら、本品の特性が選択基準になります。電子工作の教材やビンテージ電子機器の修理でも、1N34Aという型番を指定して部品を探している場合に検討対象となります。

こんな人に向いています。ゲルマニウムダイオードの特性を試したい方、弱い信号の検出や低レベル整流を行う方、または1N34Aを使う回路のために複数個を用意したい方です。25個入りのため、単一の修理だけでなく、試作や学習用に予備を含めて確保したいケースにも合います。

ただし、部品の種類だけで回路への適合が決まるわけではありません。製作・修理する回路が求める電圧や電流、信号周波数を確認し、記載された65V、50mAや動作範囲と照合して選ぶことが大切です。用途ごとの回路図や指定部品がある場合は、1N34Aが指定されているかも判断材料になります。

日常での使い方

日常的な使い方としては、電子工作の部品箱に保管し、ラジオの検波回路や信号検出回路を組む際に必要数を取り出す方法が考えられます。25個入りなので、回路を試しながら部品を使う学習や、同じ型番を複数の試作に使う場合にも扱いやすい数量です。ガラスパッケージの部品として、作業中に型番や極性を確認しながら回路へ取り付けてください。保管環境や付属品についての詳しい記載はないため、個別の保管条件や同梱物を前提にせず、購入時の製品情報で確認するのが無難です。

現代の高速スイッチング用部品を探している場合と、ゲルマニウム特有の低い順方向電圧を活かしたい場合では、選ぶ基準が異なります。高速性を優先する回路なら別の方式のダイオードも比較対象になりますが、弱い信号の検出を重視する回路では、1N34Aの特性を検討する意味があります。

選ぶべきか

弱い信号の検出、ラジオの復調、低レベル整流など、用途が小信号回路に定まっているなら、低順方向電圧の1N34Aは候補にしやすい部品です。ゲルマニウム素材や型番を指定している工作・修理にも向いています。反対に、高速スイッチングを重視する場合や、回路の電圧・電流条件が記載値を超える場合には、このような用途には不向きです。必要なのが汎用の整流部品なのか、低電圧で微弱信号を扱う部品なのかを先に整理すると、選択を絞り込めます。
