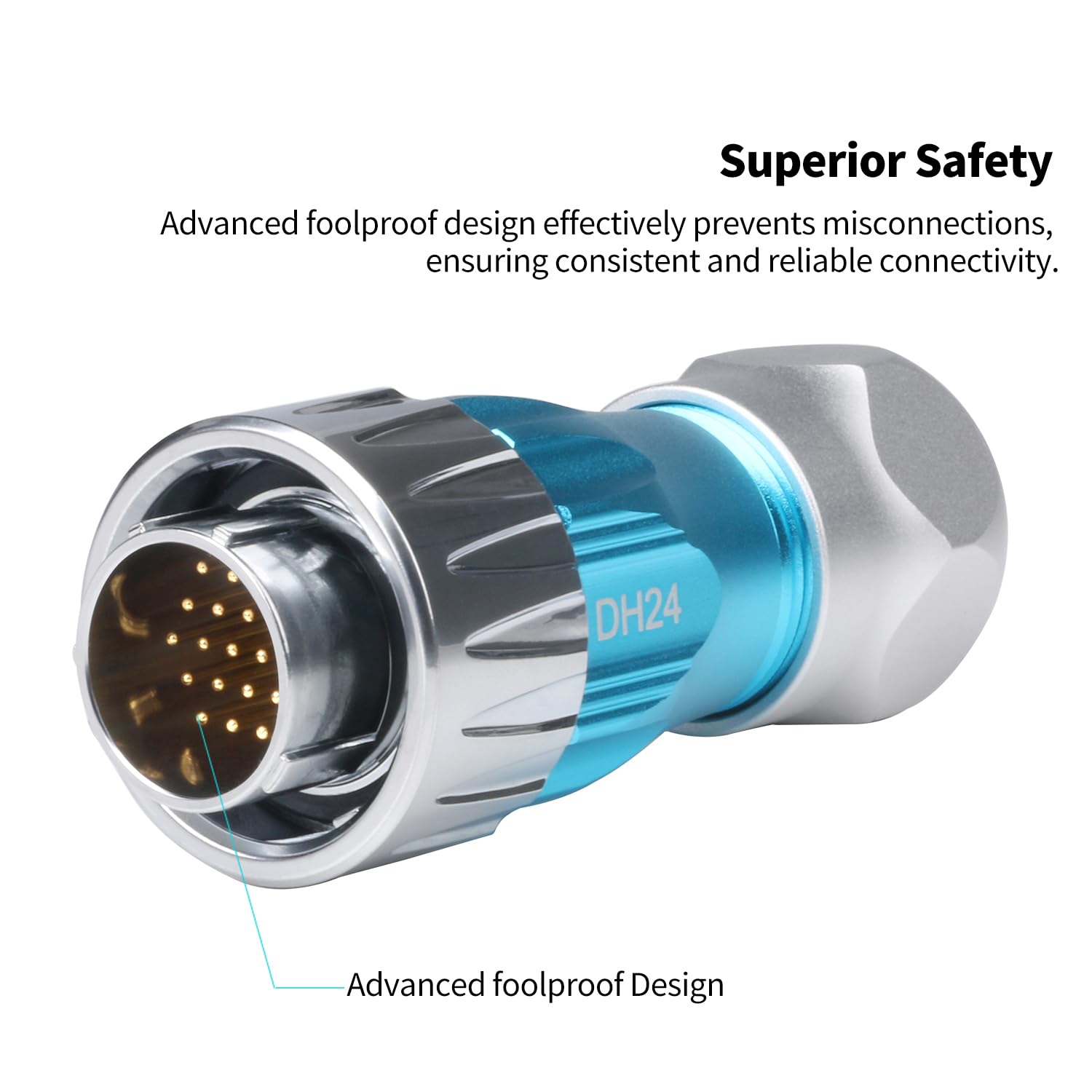

CNLINKO DH-24 24ピン工業用防水コネクター、IP68対応・金属シェル

M24サイズの24ピン工業用コネクターです。オスプラグとメスソケットのセットで、パネル取り付け用フランジソケットを含みます。接続時の保護等級はIP68。屋外設備や機器の配線に、防水性と多ピン接続の両方を求める場合に検討できます。

重要なポイント

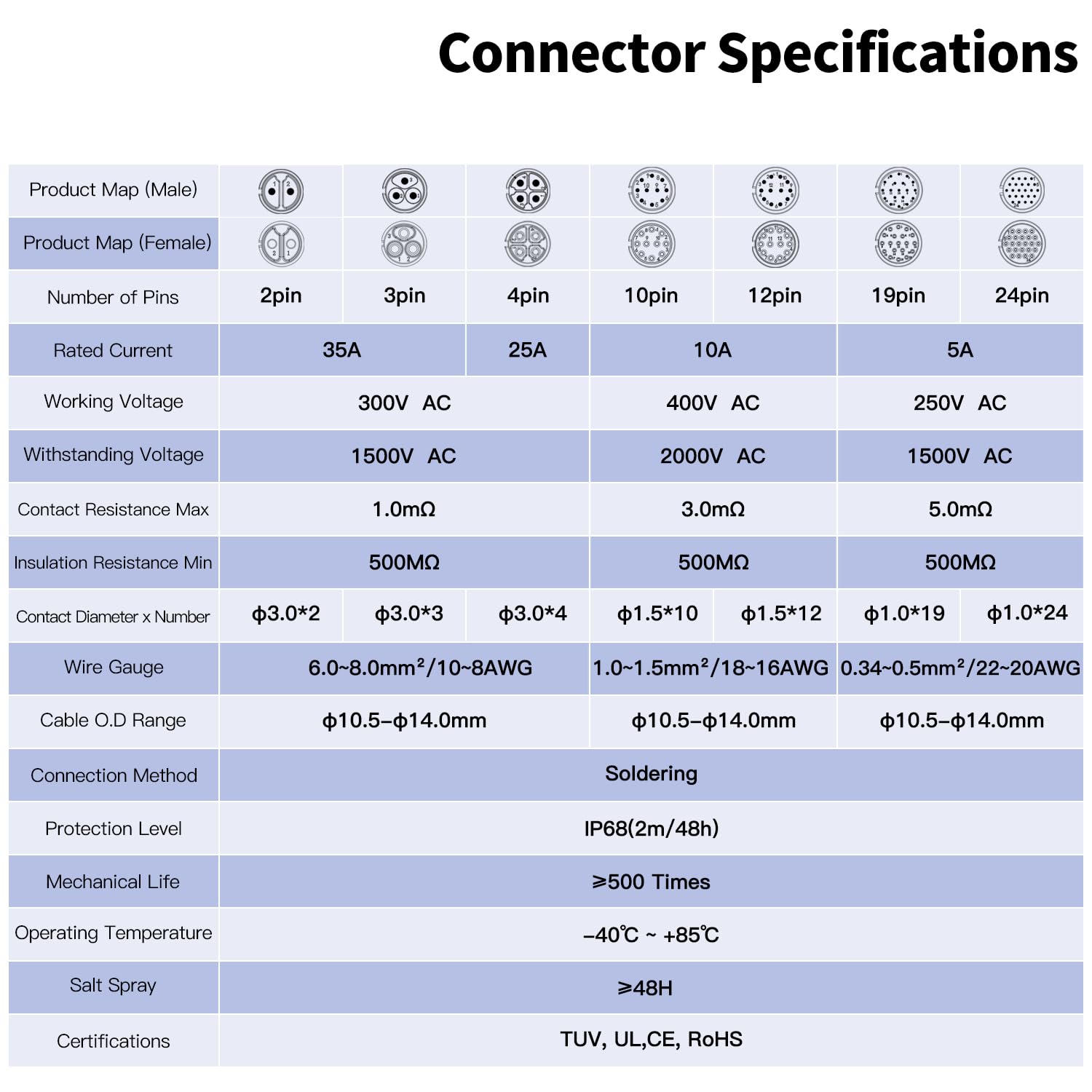

DH-24は、プラグとソケットを組み合わせて使う円形コネクターです。24個の接点を備え、接点径はΦ1.0×24。定格電流は5A、定格電圧は250V ACで、耐電圧は1500V ACとされています。接触抵抗は≤5.0mΩ、絶縁抵抗は>500MΩです。数値は選定時の目安になりますが、実際の配線では接続する機器側の条件も合わせて確認してください。

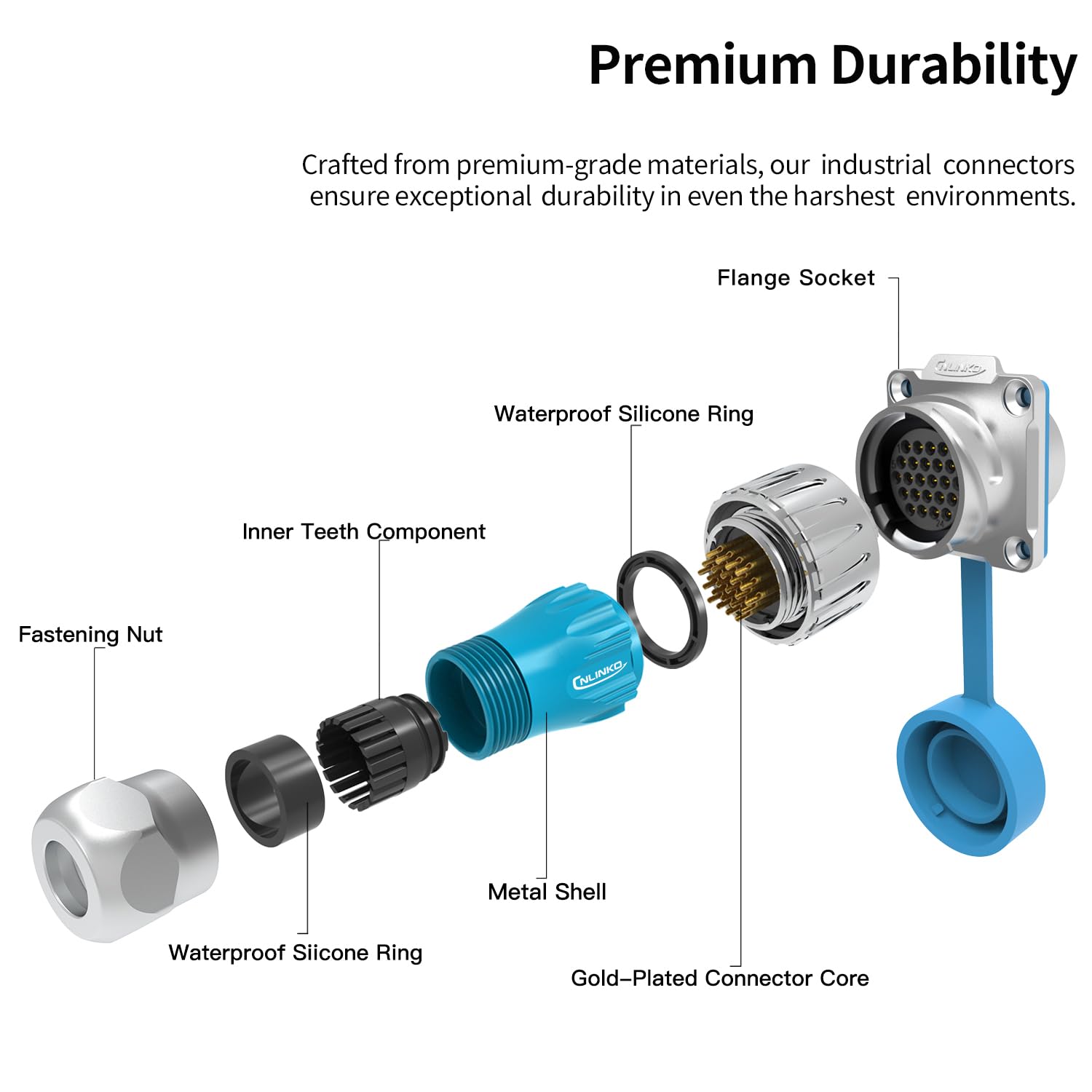

IP68は嵌合時の保護等級として記載されています。つまり、プラグとソケットを接続した状態で、ほこりや湿気などへの保護を求める用途が中心です。コネクターを外した状態でも同じ保護が得られるという意味ではありません。ハウジングは金属製で、接点には金メッキを施した銅合金、シールにはシリカゲルが使われています。組み立て方式ははんだ付けです。

サイズ選び

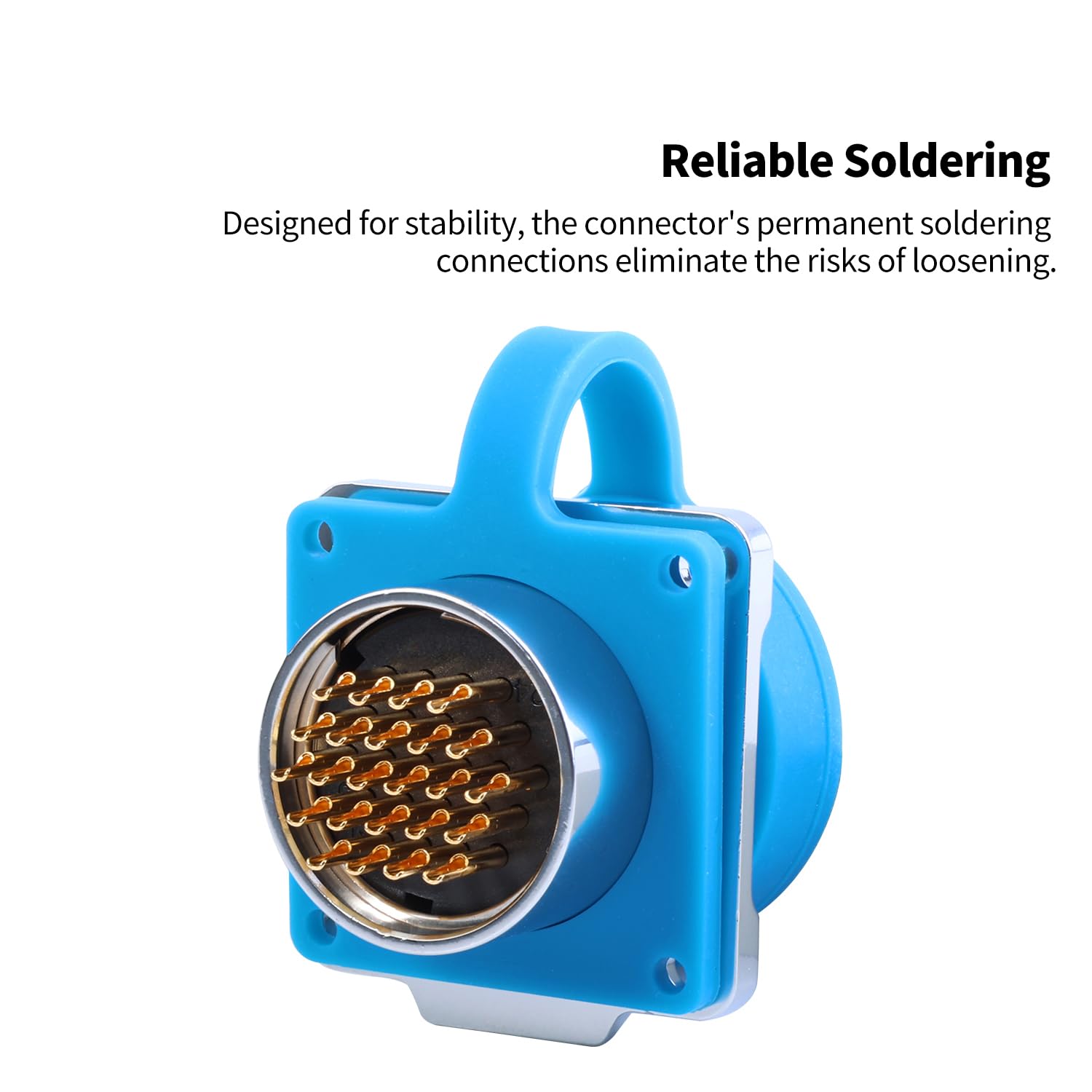

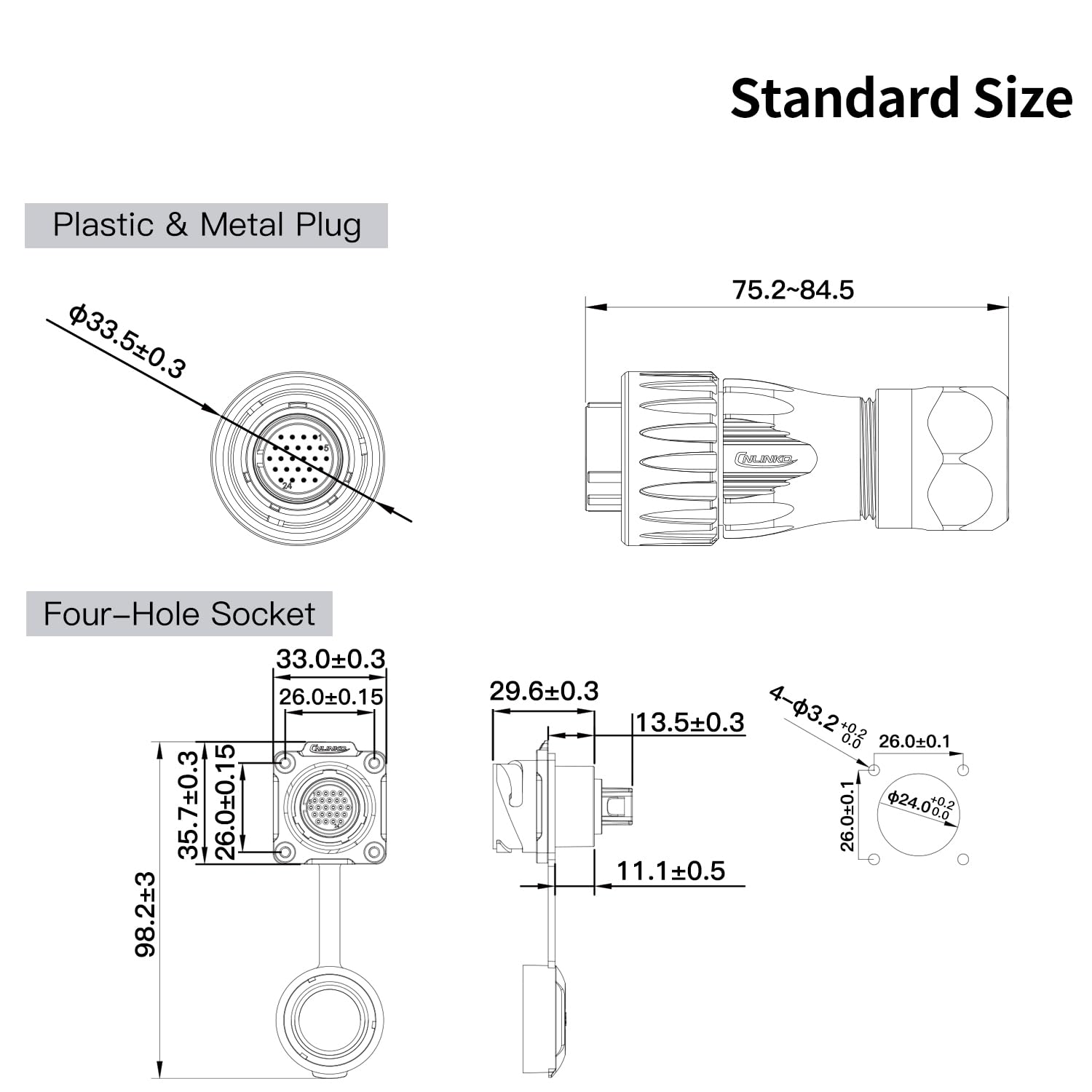

選ぶ際は、24ピンという接点数だけでなく、取り付け部とケーブルの条件を照らし合わせることが大切です。製品名にはM24パネルマウントフランジソケットの記載があり、パネルに固定して使う構成を考えている場合に確認しやすい仕様です。セットにはM24オスプラグとメスソケットが含まれます。

対応ケーブルは0.34〜0.5mm²（22〜20AWG）です。ケーブル径については、推奨使用の目安として≤Φ10.5〜14.0mmと記載されています。数値の幅があるため、実際に使うケーブルと取り付け方法に合うか、購入前に製品仕様と照合してください。細い配線をまとめる用途でも、太さだけで判断せず、芯線の断面積が対応範囲に入るかを見ておく必要があります。

使う場面

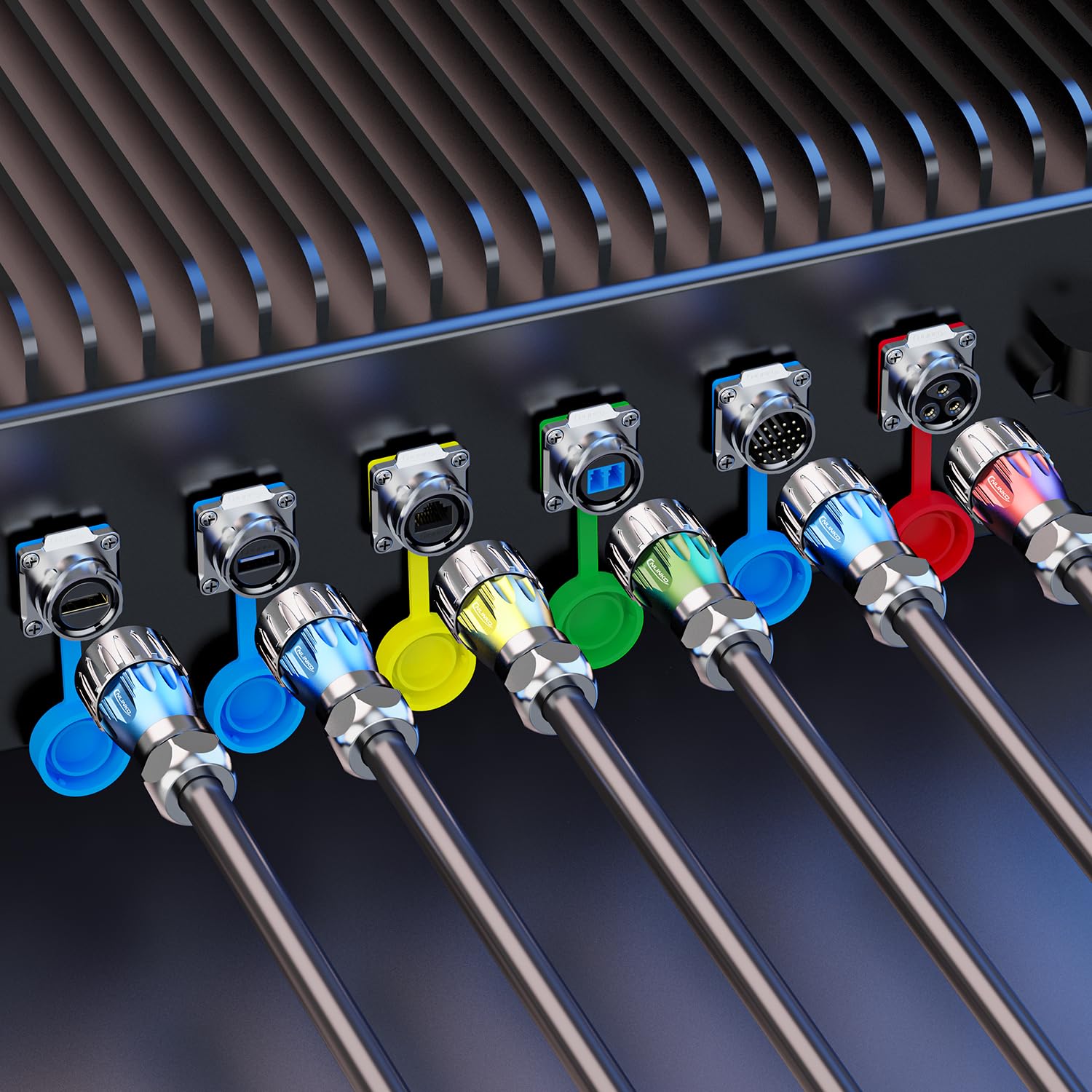

太陽光発電設備、自動化機器、計測機器、機械、船舶・車両機器、照明、LEDディスプレイなど、製品情報に挙げられている用途で、複数の信号や電源系統をまとめて接続したい場合に候補になります。たとえば屋外の設備で、パネル側にソケットを固定し、機器側の配線をプラグで着脱する構成が考えられます。直感的なプラグ・アンプラグ機構が記載されているため、接続部を分離する必要がある設計にも使いやすい形式です。

一方、接続部の防水性を特に求めず、シンプルな配線で足りる場合は、必要なピン数や取り付け方式を優先して別形式を選ぶ考え方もあります。比較するポイントは、24ピンが必要か、パネル固定が必要か、嵌合時にIP68が求められるかです。なお、通電中の挿入は避けるよう注意されています。活線状態で頻繁に抜き差しする運用には、このような用途には不向きです。

購入前の疑問

IP68は、コネクターを外した状態でも適用されますか？ 製品情報では、IP68は嵌合時の保護等級とされています。未接続時の保護については記載がないため、接続状態を前提に選ぶのが適切です。

どのようなケーブルに対応しますか？ 0.34〜0.5mm²（22〜20AWG）のケーブルに対応するとされています。ケーブル径の推奨値も記載されていますが、取り付け条件に合うかは仕様を確認してください。

接続したまま通電して抜き差しできますか？ 通電状態での挿入は避けるよう案内されています。配線作業や着脱の際は、通電を止められる運用かどうかも選定時に考慮してください。

用途に合うか

M24のパネル取り付け、24ピン接続、嵌合時のIP68保護をまとめて必要とする設備では、この条件なら選択肢になります。金属製ハウジングやはんだ付け方式も、機器側の設計に合うか判断する材料です。反対に、ピン数が少なくてよい構成や、通電したまま着脱する必要がある運用では、別の接続方式のほうが目的に沿う場合があります。温度範囲は-40°C〜85°C、使用サイクルは500回以上を想定した仕様として記載されています。設置環境、ケーブル、着脱の手順を合わせて確認し、必要な条件に合う場合に選ぶとよいでしょう。この用途であれば、接続状態の保護等級と端子数を重視する設備配線に向いています。
