ChargerLAB Power-Z SINK240 USB PD3.1トリガーボード、最大240W・48V対応、PPS対応

基板サイズは54mm × 38mm。ChargerLAB Power-Z SINK240は、USB-C電源のPDプロファイルを手動で切り替えるトリガーボードです。

USB PD3.1のSPR・EPRに対応し、最大240W（48V）までの電圧プロファイルをトリガーできます。PPSは3.3V～21Vの範囲でネゴシエーションに対応します。

充電器の動作確認や経年劣化、EMCテストのセットアップに使う機器を探している人向けです。単純な充電の有無を確かめる用途と、電圧プロファイルを選んで評価する用途では必要な機材が異なりますが、本機は後者を想定した構成です。

日常での使い方

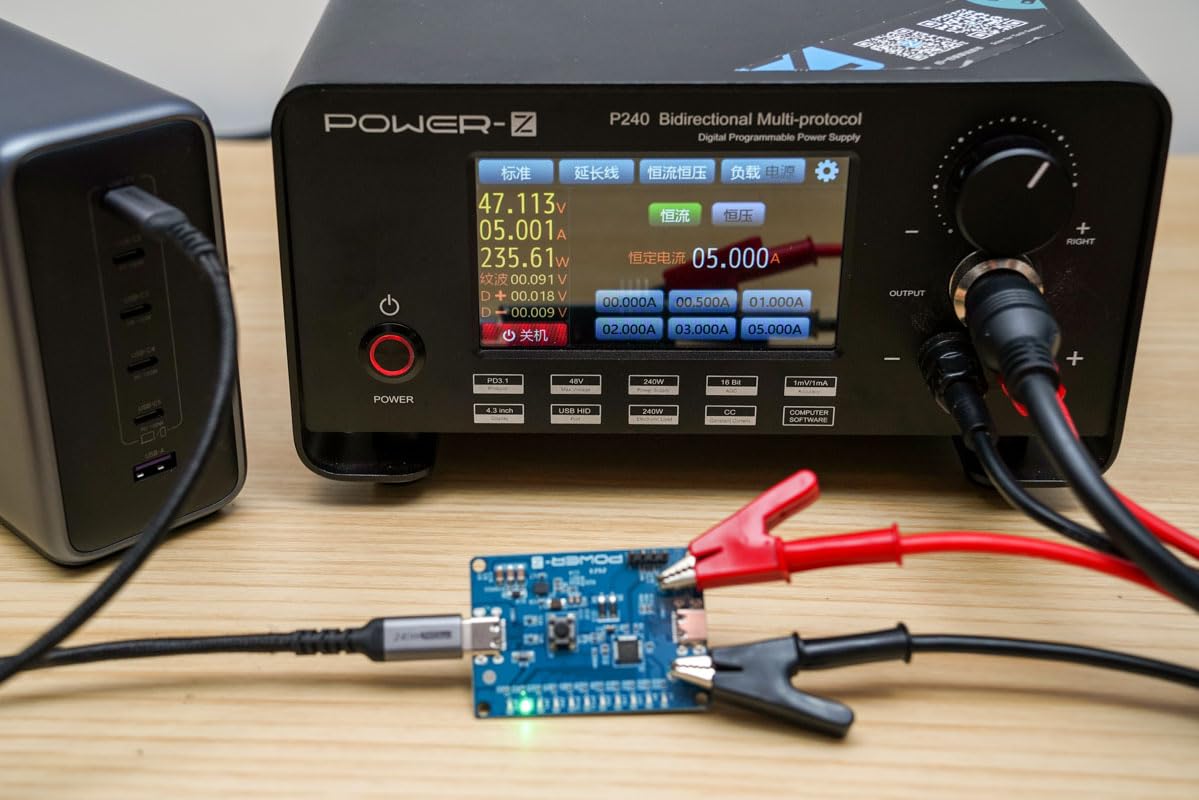

本機は、USB-C入力・出力とプラス／マイナス端子を備えた小型基板です。接続した電源のPDプロファイルを選択してトリガーするため、対応する充電器を条件別に確認したい場面で利用できます。たとえば、PD3.1のEPRを含む出力条件を切り替えながら、充電器の評価やテスト環境を組むときに役立ちます。

PPS対応機器を扱う場合は、3.3V～21Vの範囲で電圧ネゴシエーションを行える点が特徴です。固定された出力条件だけを扱う簡易的な確認に比べ、PPSやEPRなど複数の方式を含むテストに向いた仕様といえます。ただし、本機に接続する機器や測定系の構成、具体的な手順は製品情報に記載されていません。実際のテストでは、目的に必要な周辺機器も含めて準備する必要があります。

仕様

• 製品名：ChargerLAB Power-Z SINK240
• 種類：USB PD3.1トリガーボード／USB-Cデコイモジュール
• 寸法：5.4 × 3.8 × 1 cm
• 対応電圧：最大240W（48V）のPD3.1プロファイル
• 対応方式：SPR、EPR、PPS（3.3V～21V）

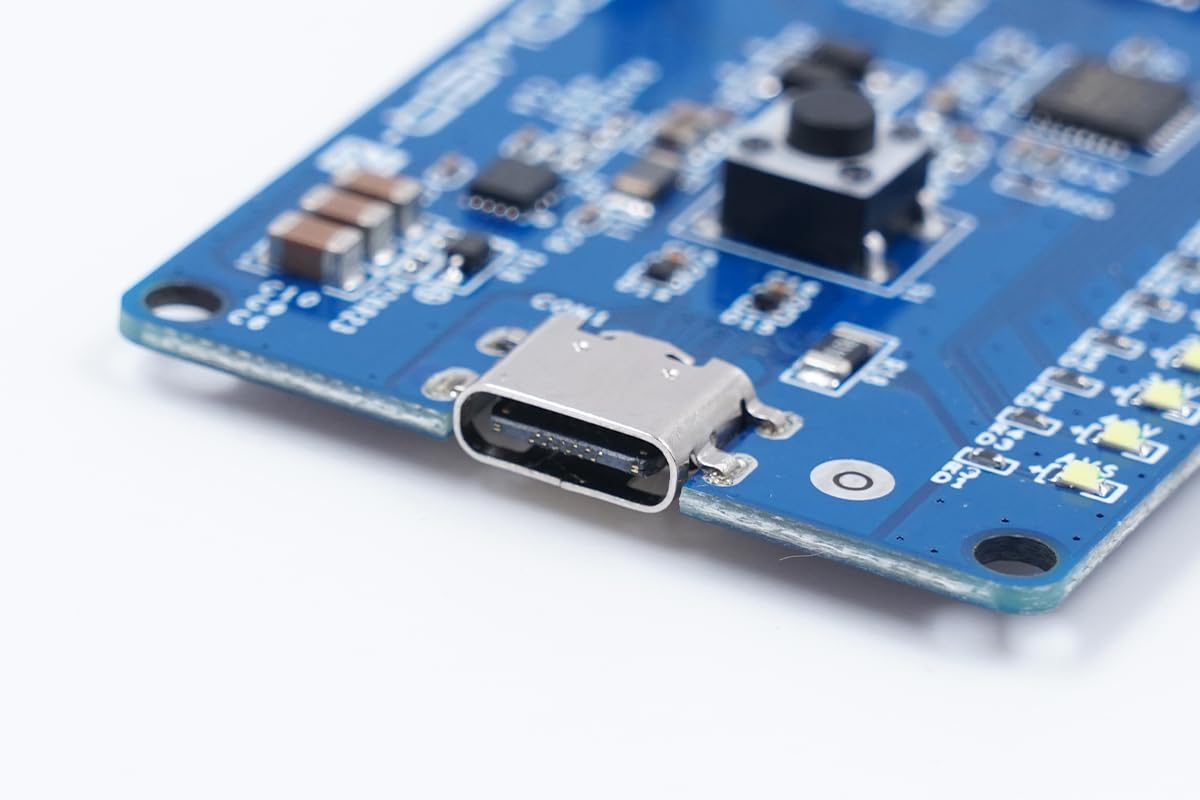

• 接続方式：Type-C入力・出力、プラス／マイナス端子
• 操作・表示：ボタンによるプロファイル切り替え、11個のLEDによるPDO・PPS・EPRの状態表示

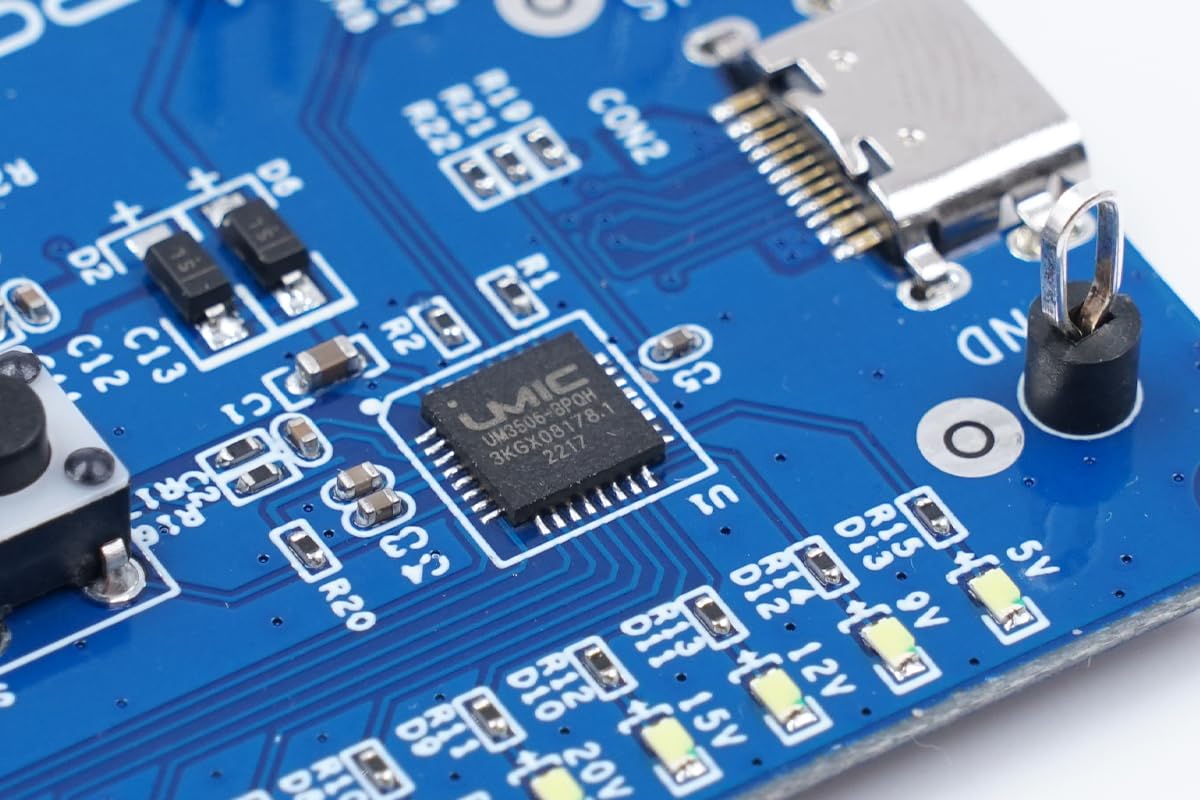

• コントローラー：UM3506
• 電源：電源コード式

コンパクトな基板に機能をまとめ、ボタン操作でプロファイルを切り替える設計です。LEDはPDO、PPS、EPRの状態を示すため、選択中の方式を確認しながら作業できます。一方、LEDの表示は状態確認用として説明されており、測定値の表示方法や測定精度は製品情報からは判断できません。電圧・電流を数値で記録したい場合は、必要な測定機能を別途確認してください。

日常で役立つ点

基板が小さいため、テスト台の上で大きな装置を置きにくい場合にも扱いやすいサイズです。Type-Cの入出力に加えてプラス／マイナス端子があり、用途に合わせて接続方法を選べます。UM3506を搭載し、PD3.1とPPSのトリガーに対応するため、複数の出力条件を確認したい評価作業で使い分けやすいでしょう。

充電器の経年劣化やEMCテスト向けとして紹介されていますが、試験に必要な機器一式が付属するか、どのような測定結果を得られるかは明らかではありません。製品単体でテストが完結すると考えるのではなく、既存の測定環境に組み込むトリガーボードとして見るのが適切です。こうした使い方なら候補になります。

購入前の判断

PD3.1のSPR・EPRやPPSを扱い、充電器のプロファイルを切り替える必要があるなら、本機の対応範囲と小型基板という形状が判断材料になります。基本的な充電確認だけが目的なら、よりシンプルな確認手段で足りる場合もあります。反対に、測定値の記録や詳しい解析まで一台で行いたい場合は、その機能が明記された機材と比較してください。こんな場合は別の選択肢も検討してください。この用途であれば、必要な電圧プロファイルだけでなく、接続する測定機器や作業環境との組み合わせを基準に選ぶと、導入後の用途をイメージしやすくなります。
