Blue Sea Systems 5025 STブレードヒューズブロック 6回路・マイナスバス・カバー付き

回路ごとにヒューズで保護しながら、DC配線をまとめて管理したい場合に向くヒューズブロックです。個別にヒューズを配線する構成より、接続先を一か所に集約しやすいのが特徴です。ボートやRV、車両などの電装に使えますが、ヒューズは別売りです。

便利な点

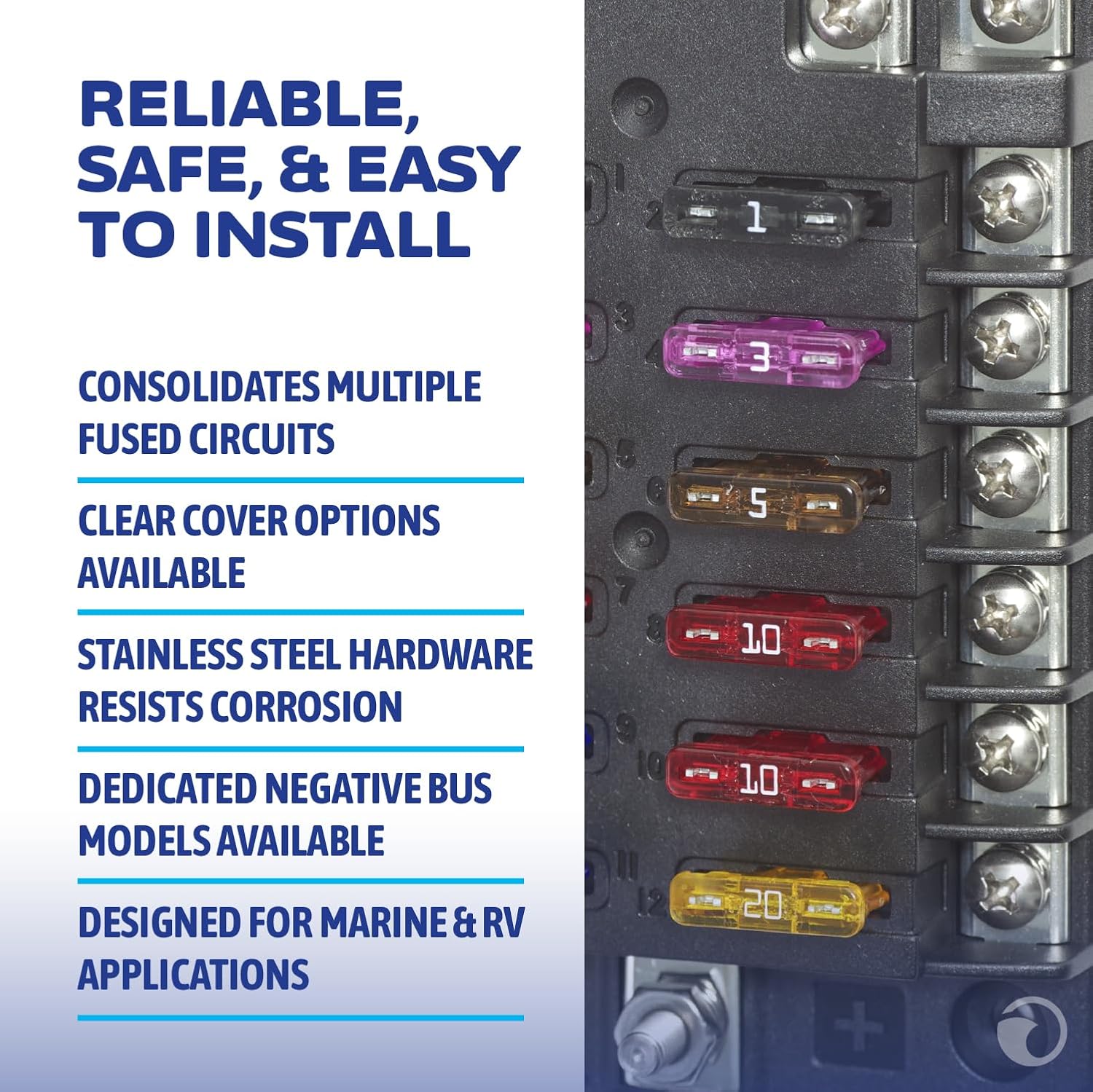

Blue Sea Systems 5025は、ATO／ATCブレードヒューズに対応したSTブレードヒューズブロックです。分岐回路は最大6系統で、マイナスバスを備えているため、各回路のプラス側だけでなくアース側の接続もまとめて整理できます。配線が複数に分かれる電装で、回路ごとの接続先を見分けやすくしたいときに役立つ構成です。

ブロックあたりの定格は100A、回路あたりの最大電流は30Aです。使用する機器の電流や回路数に照らし合わせて選ぶと、必要な系統を収められるか判断しやすくなります。最大6回路という仕様は、少数の機器を一か所で管理したい場合には扱いやすい一方、必要な分岐がそれを超える構成には合いません。

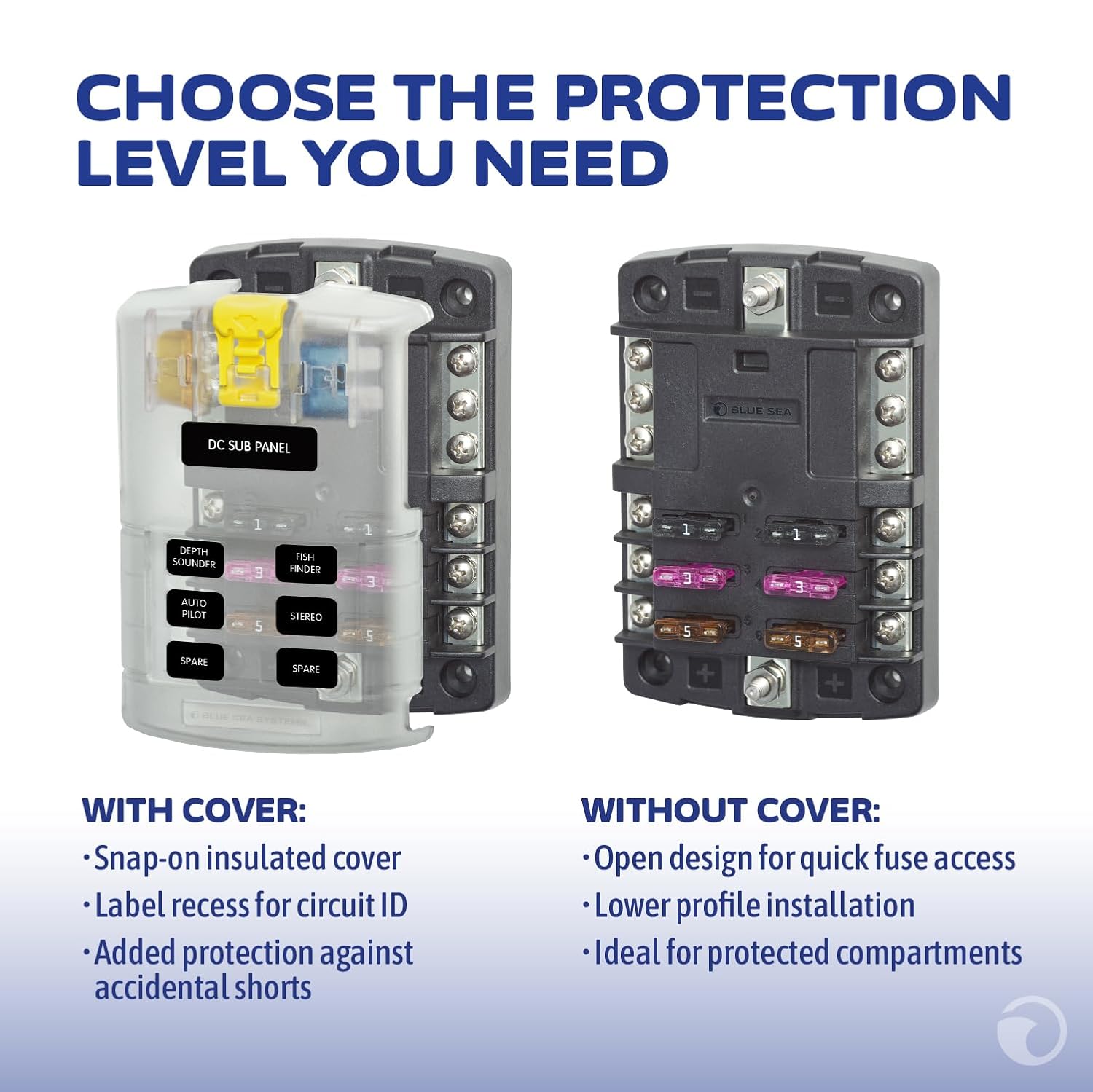

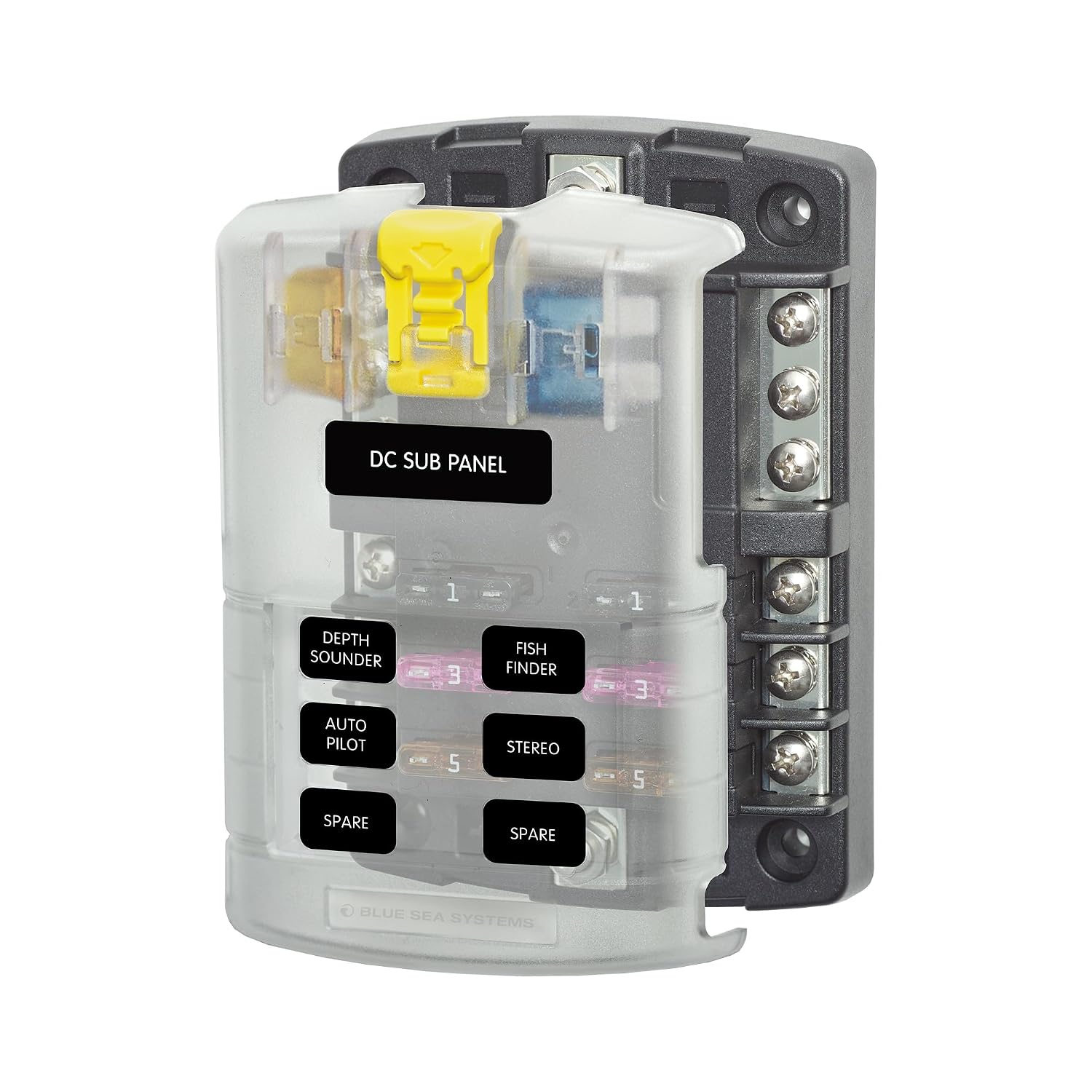

カバー付きで、端子を覆える仕様です。バスとヒューズクリップには錫メッキ銅が使われ、ブロック本体はプラスチック製。ボートなどの環境で使う部品を選ぶ際、端子の保護や素材を確認したい人にとって判断材料になります。ねじ式コネクタで、取り付けには#8ネジ（M4）が指定されています。

重要なポイント

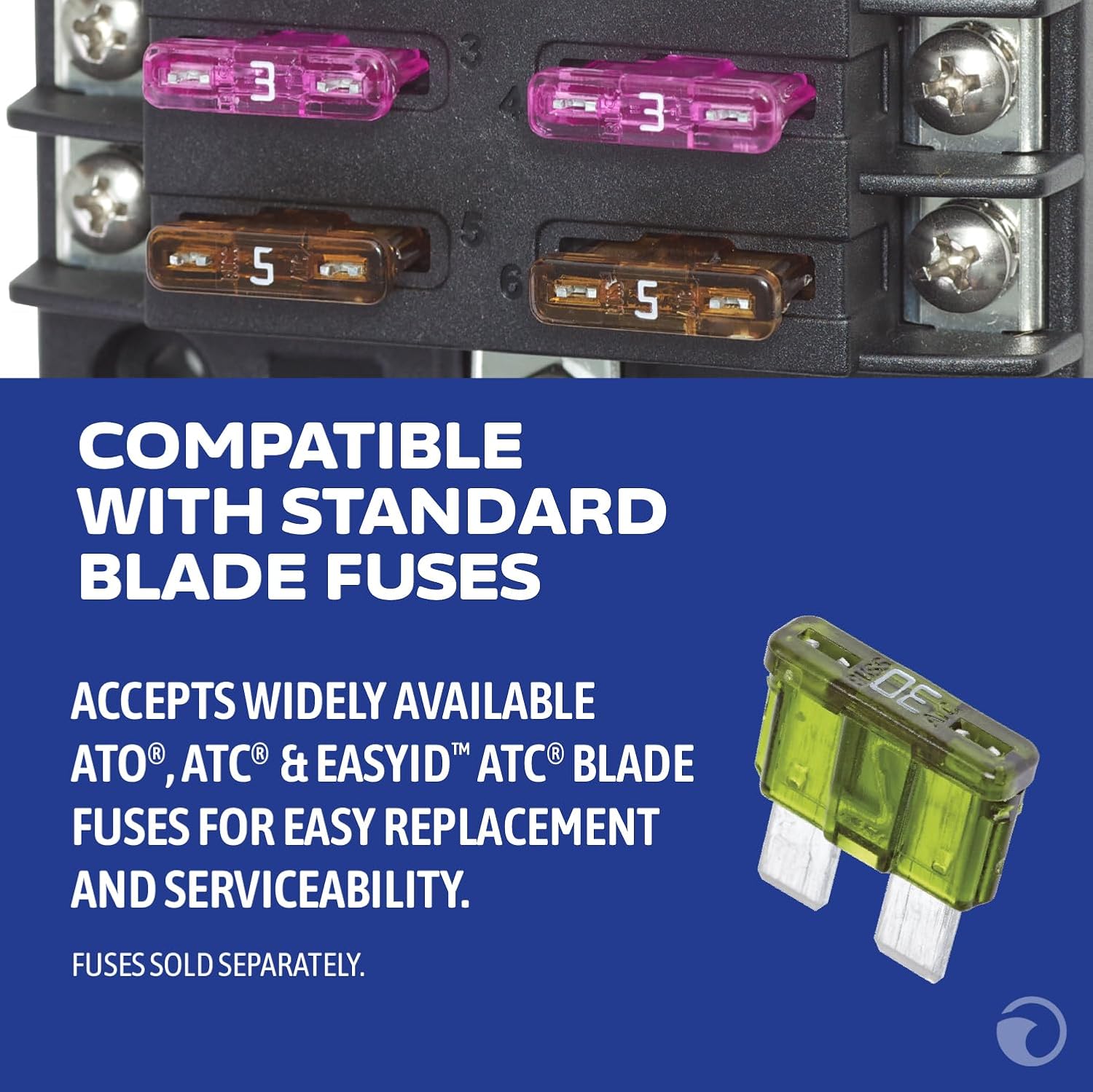

対応するのはATO／ATCヒューズです。別形式のブレードヒューズを使う前提では選べないため、手元のヒューズや交換用として用意するものの形式が合うか確認してください。また、ヒューズは付属しません。取り付け後すぐに回路を使う予定なら、回路に適したヒューズを別途準備する必要があります。ヒューズの定格は接続する機器や回路に合わせて選ぶもので、ブロックの最大電流だけを基準に決めるものではありません。

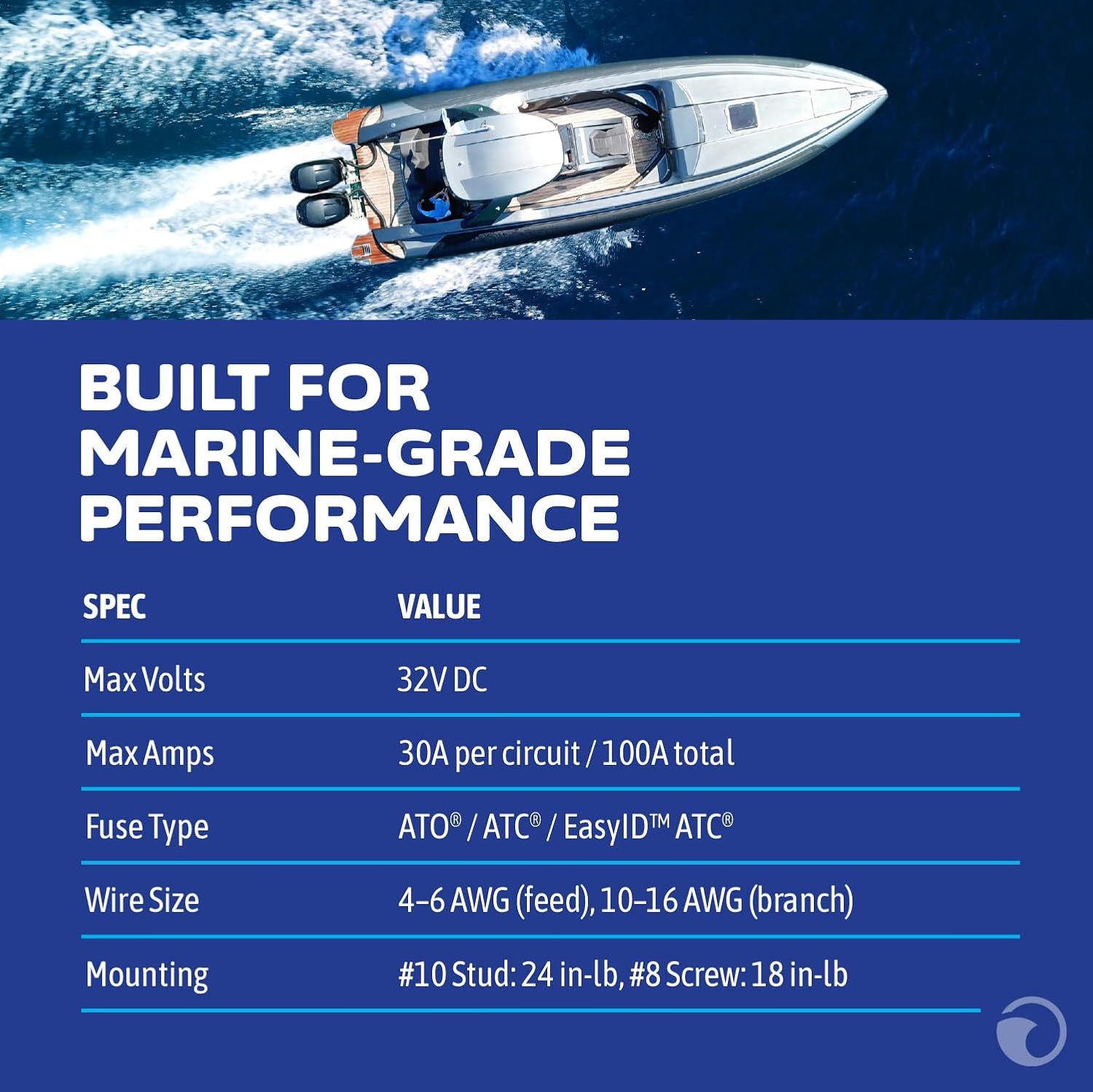

定格は32V DC、ブロック全体で100A、各回路で最大30Aです。複数の機器を接続する場合は、個々の回路だけでなく、ブロック全体で扱う電流も仕様内に収まるかを確認しましょう。回路数、ヒューズ形式、電圧の条件が合えば、配線を集約する用途に検討しやすい製品です。

使い方

ボート、RV、陸上車両、カスタムカーのDC電装など、複数の分岐回路を整理したい場面が想定されています。たとえば、複数の電装品の回路とアース接続を一か所にまとめる使い方です。回路ごとにヒューズを配置でき、マイナスバスも利用できるため、後から接続先を確認するときにも構成を追いやすくなります。

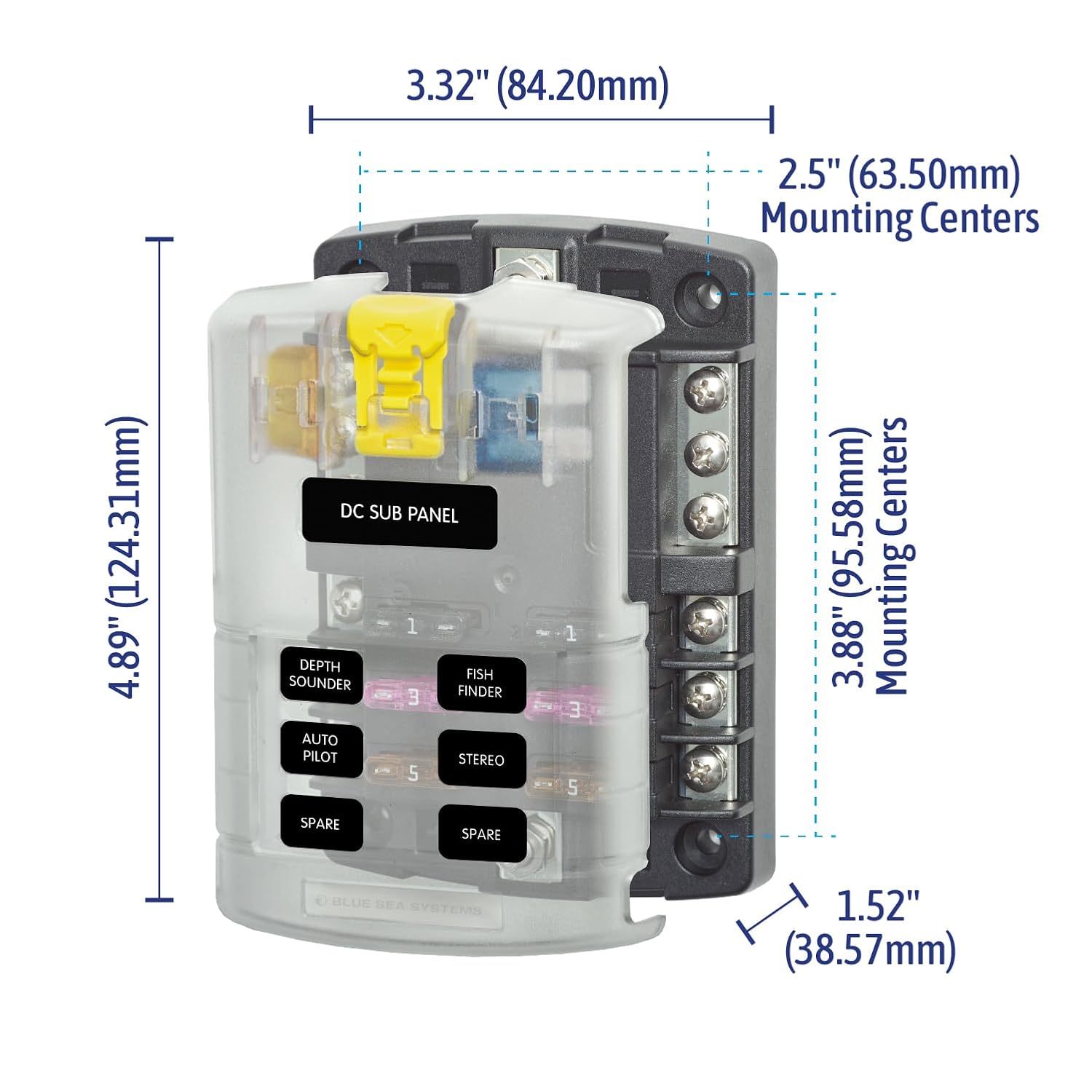

設置前には、取り付け場所に収まるか、ねじの指定に合うか、必要な回路数と電流が仕様内かを確認してください。製品名には3.32'' x 4.89''との表記がある一方、寸法欄には幅8.4、高さ3.9 cmと記載されています。寸法情報に差があるため、取り付け位置を厳密に決める場合は、購入前に販売元の現行寸法を確認するのが無難です。こんな人に向いています。回路を複数まとめ、ATO／ATCヒューズを使うDC配線を整理したい人です。

気になる点の確認

ヒューズは付属しますか。 いいえ。ヒューズは別売りです。使用する回路に合ったATO／ATCヒューズを別に用意してください。

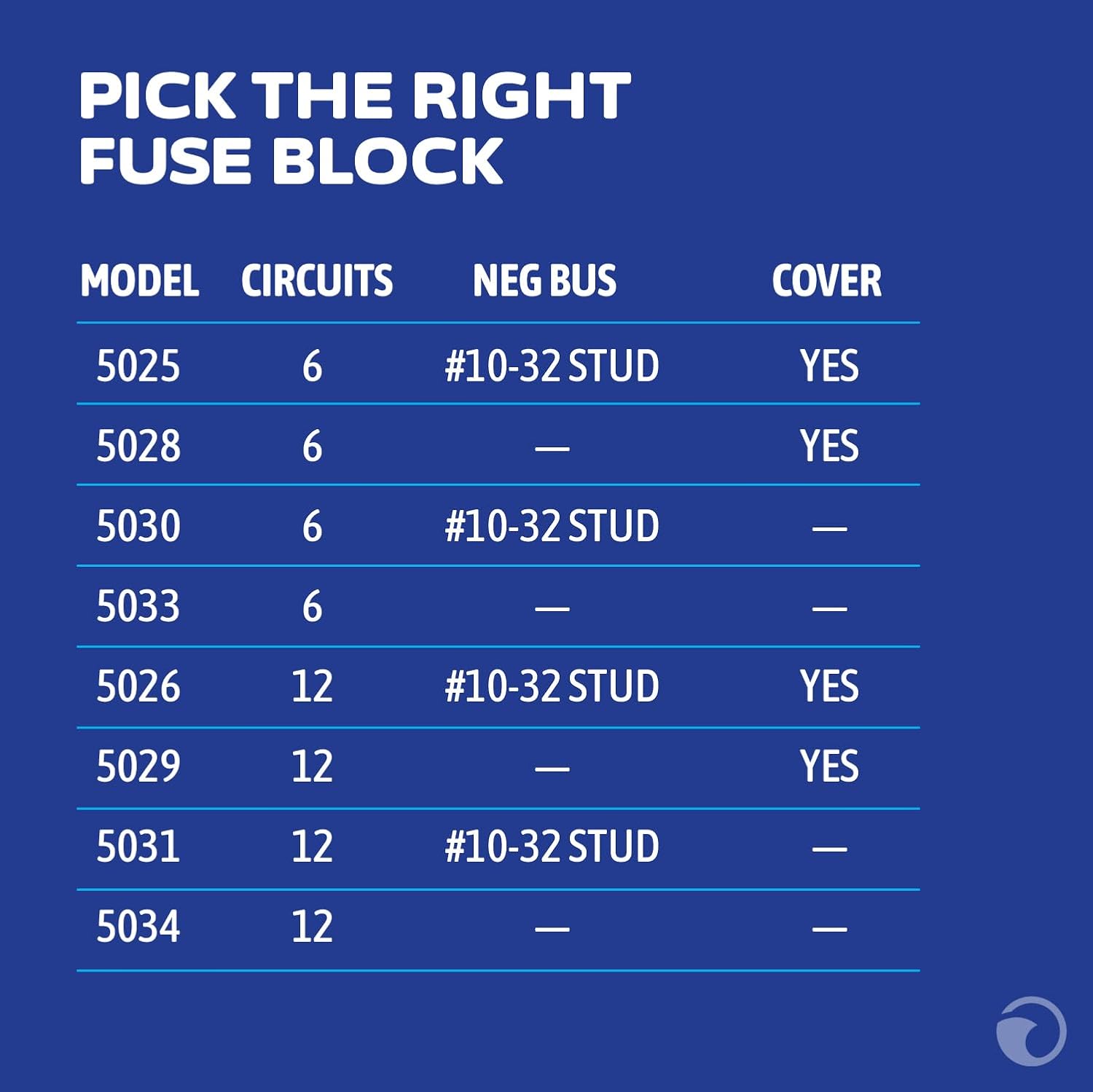

何回路まで接続できますか。 分岐回路は最大6系統です。必要な回路数が多い場合は、この上限で足りるかを先に確認しましょう。

どの電圧の回路に使えますか。 仕様は32V DCです。交流回路向けとして記載された製品ではありません。このような用途には不向きです。たとえば、対応するヒューズ形式や直流電圧の条件が合わない構成には選べません。

選ぶ際の判断

配線をまとめる機能だけでなく、最大6回路、ブロックあたり100A、回路あたり最大30Aという条件が、実際の電装に合うかを基準に選びたい製品です。ヒューズを個別に配置する方法より、分岐回路とマイナス側を一か所で管理したい場合に検討しやすいでしょう。一方、回路数が多い、またはATO／ATC以外のヒューズを使う必要があるなら、別の形式や容量の配電方法も候補になります。購入前に回路数、各回路の電流、取り付け寸法、ヒューズの準備を確認できれば、用途との適合を判断しやすくなります。
