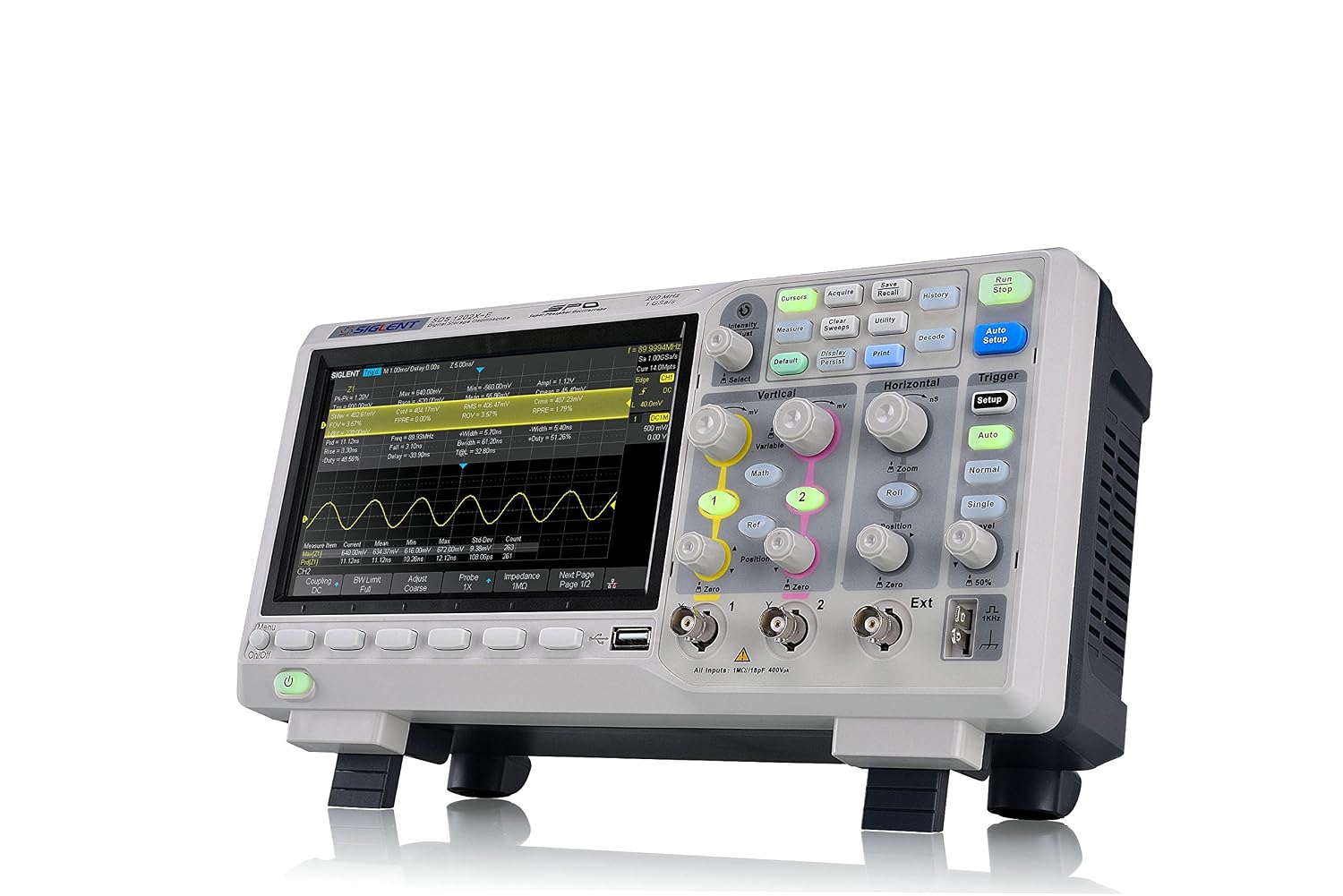

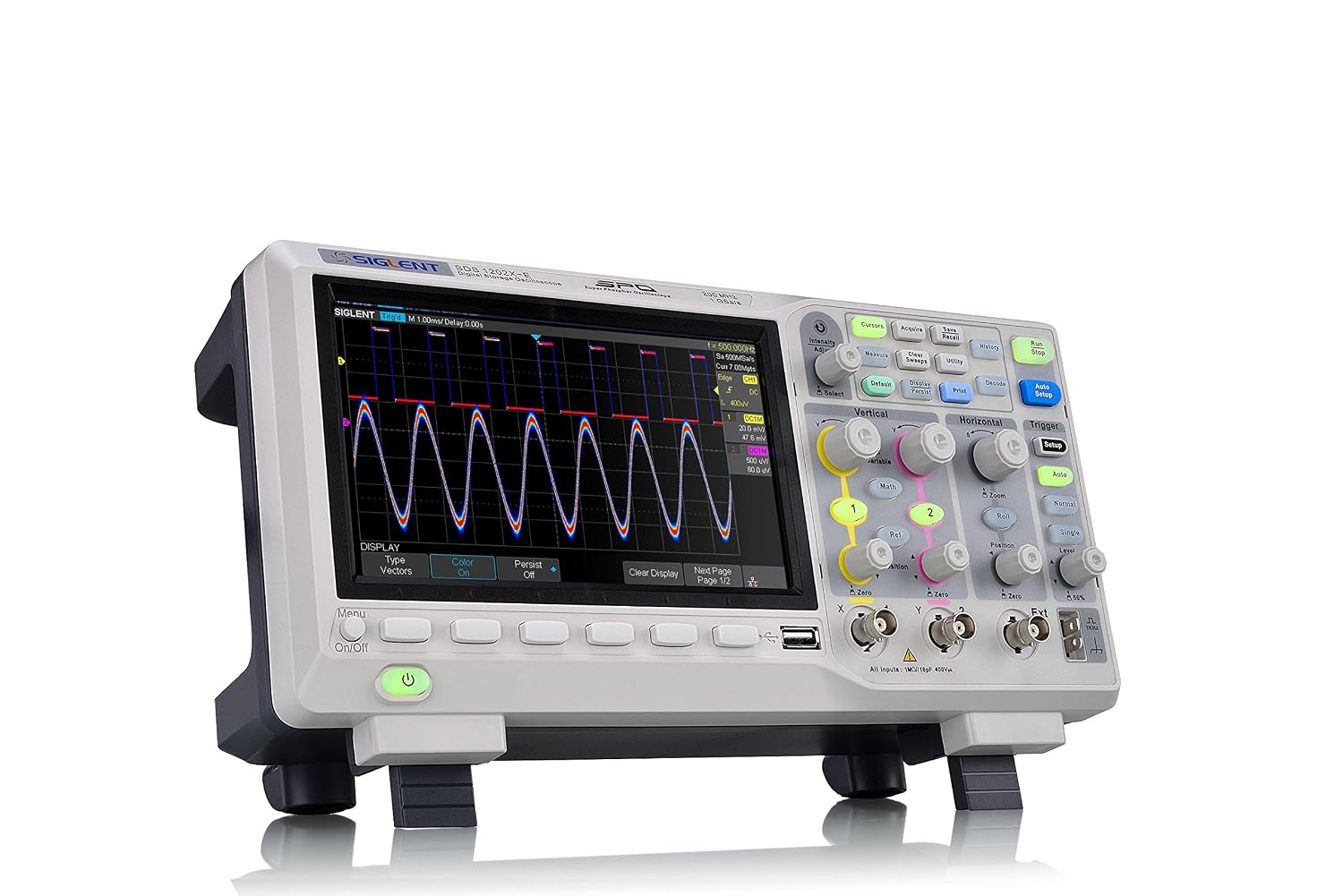

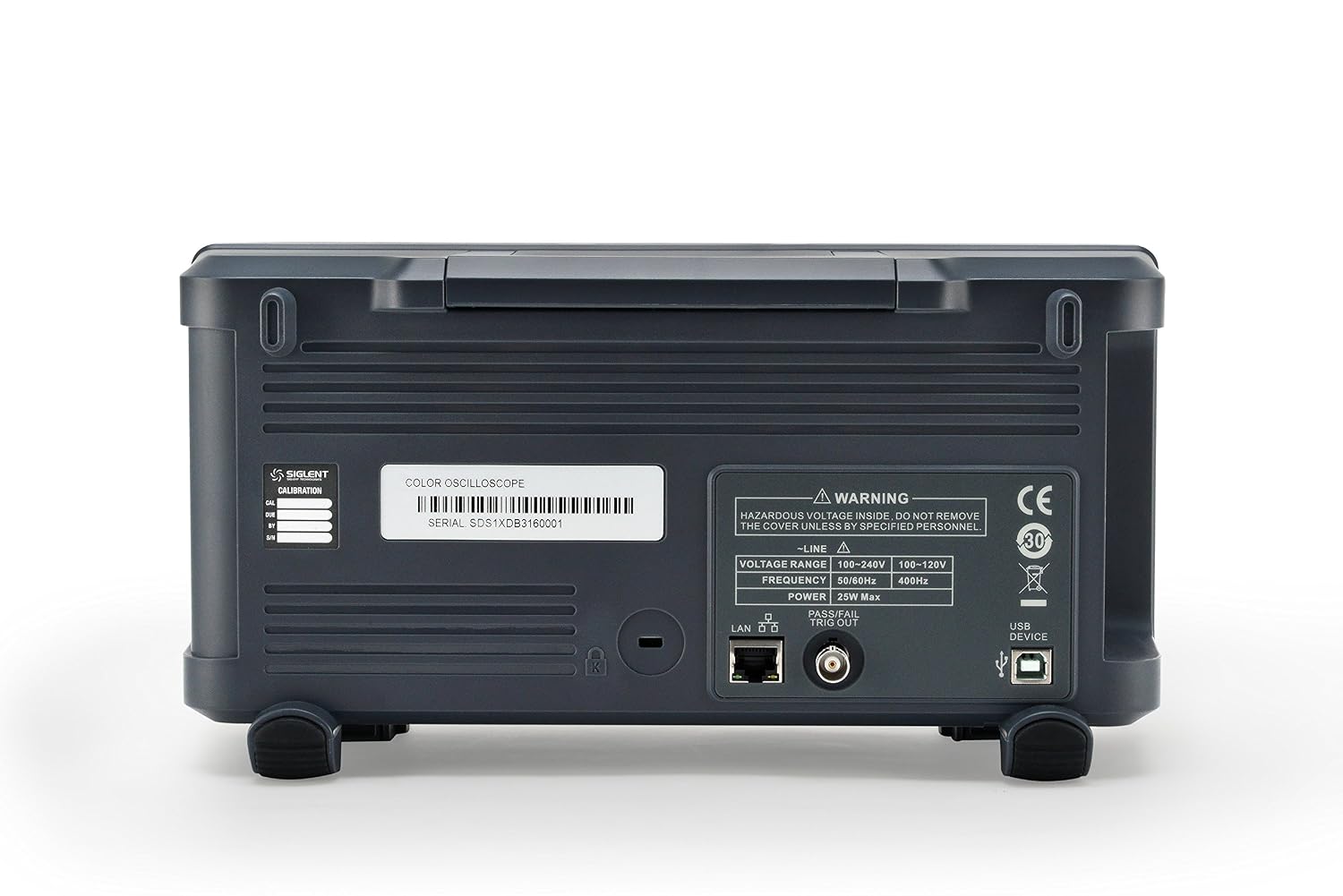

シグレント SIGLENT SDS1202X-E デジタルオシロスコープ 200MHz・2チャンネル

電子回路の信号波形を観測し、通信バスの動作も確認したい場面に向くデジタルオシロスコープです。シグレント SIGLENT SDS1202X-Eは、200MHz帯域幅と2チャンネルを備えています。サンプリングレートは最大1GSa/sで、シリアルバスのトリガーとデコードにも対応します。

使いやすさのポイント

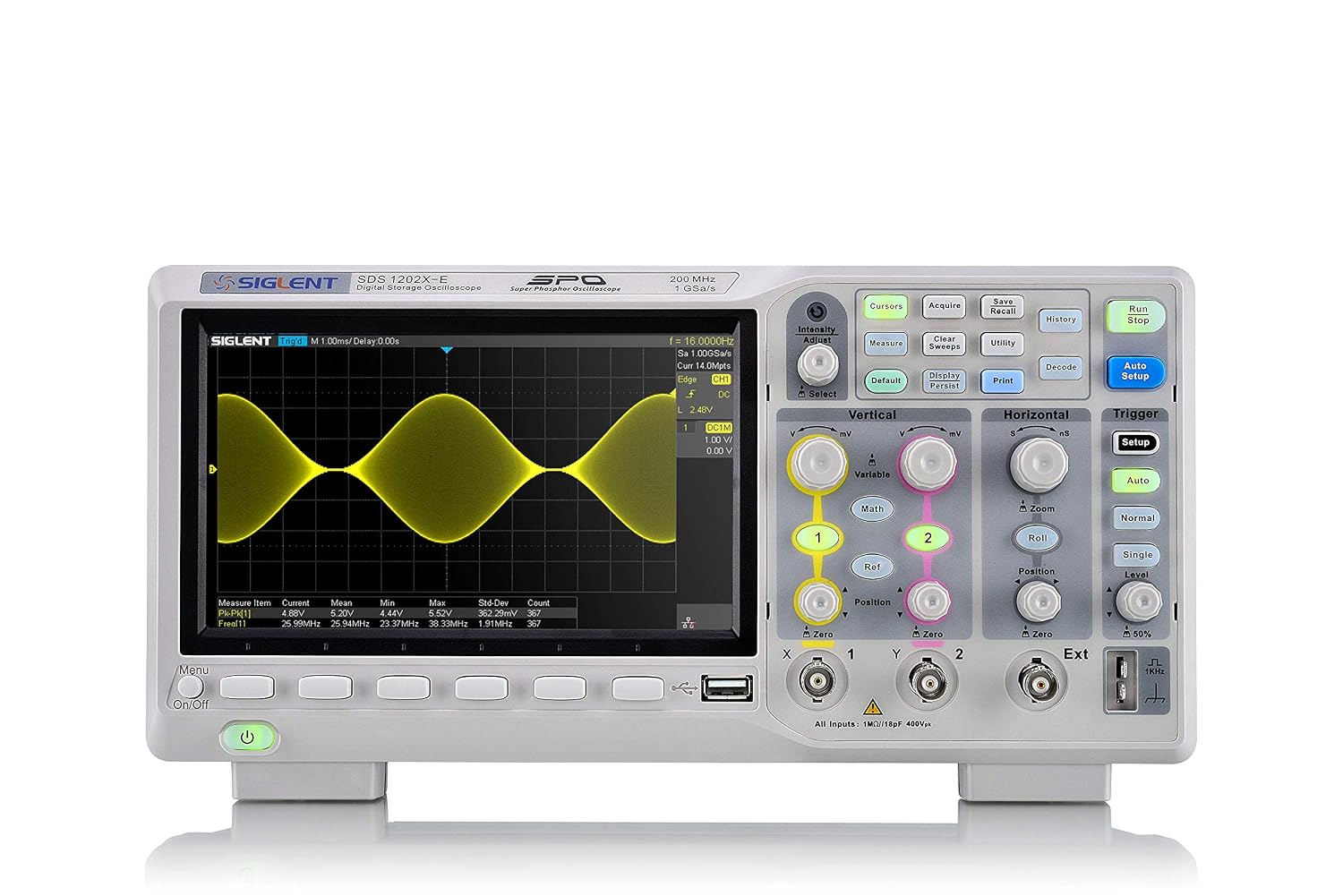

2つの信号を並べて見比べられるため、回路の入力と出力を観測したり、信号の変化を追ったりする用途に使えます。7インチ、800×480のTFT-LCDを搭載し、波形を画面上で確認できます。最大14Mptsのレコード長に対応し、長めの時間範囲を含めた波形の確認や、取得データを使った測定を考えている人にも検討しやすい構成です。FFTは最大1Mptに対応しています。

たとえば、IICやSPIを使う基板の信号を観測しながら、デコード結果で通信内容を確認する、といった使い方ができます。対応プロトコルはIIC、SPI、UART、RS232、CAN、LINです。波形を見るだけでなく、シリアル通信の状態も同じ機器で確認したい場合に役立ちます。標準のシリアルバストリガーとデコードを備えているため、別の解析機器を追加するより、波形観測を中心に作業をまとめたい人に向いた選択肢です。

主な特徴

本機はSDS1000X-Eシリーズのうち、200MHz帯域幅・2チャンネルのモデルです。シリーズ内には4チャンネル機もありますが、本機には4チャンネルモデル向けの機能やオプションが含まれないとされています。具体的には、MSOオプション、検索・ナビゲーション、ボードプロット、USB Wi-Fiアダプター、USB 25MHz AWGモジュールは本モデルの機能として案内されていません。アナログ信号を2系統で観測する用途に合う一方、ロジック信号の追加観測やボード線図の作成まで1台で行いたい場合は、必要機能を備えた別構成との比較が必要です。

最大1GSa/sのリアルタイムサンプリングに加え、最大14Mptsの記録長が仕様に記載されています。シリーズ資料では、記録長は動作モードによって1チャンネルあたり7Mptsまたは14Mptsとなる案内もあります。実際の測定条件に関わるため、長い記録を使う予定なら、必要なチャンネル数やモードと合わせて確認したい点です。付属品はクイックスタートガイド、200MHzパッシブプローブ2本、USBケーブル1本です。

活用のヒント

まず観測したい信号の帯域幅と、同時に比較する信号数を整理すると選びやすくなります。2チャンネルで足りる回路の動作確認や、対応するシリアルバスの信号解析が中心なら、本機の仕様を活用できます。逆に、複数のアナログ信号を同時に追う必要がある場合や、デジタル入力、ボードプロット、AWG機能まで必要な場合は、4チャンネル機などとの違いが判断材料になります。こんな人には向きません、という観点では、必要な機能が4チャンネルモデル向けの項目に含まれる人は、本機だけで要件を満たせるとは限りません。

購入前の判断

このような用途に適しています。2チャンネルでの波形観測を軸に、最大200MHz帯域幅、最大1GSa/sのサンプリング、シリアルバスのトリガー・デコードを活用したい人です。プローブ2本が付属するため、基本的な観測に必要な付属品も商品情報で確認できます。

一方、メーカー情報では本製品は製造中止とされています。現行モデルとの比較では、必要なチャンネル数や4チャンネル機限定の機能だけでなく、入手時の状態やサポートに関する条件も購入先の案内で確認しておくと判断しやすくなります。この制約を踏まえると、必要機能が2チャンネルの測定と記載されたデコード機能に収まる場合に候補となり、機能拡張を前提にする場合は別モデルも含めて選ぶのが現実的です。
