ELEGOO 4 Channel DC 5V Relè Modulo con Optoisolatore: affidabile controllo a microcontrollore

Panoramica

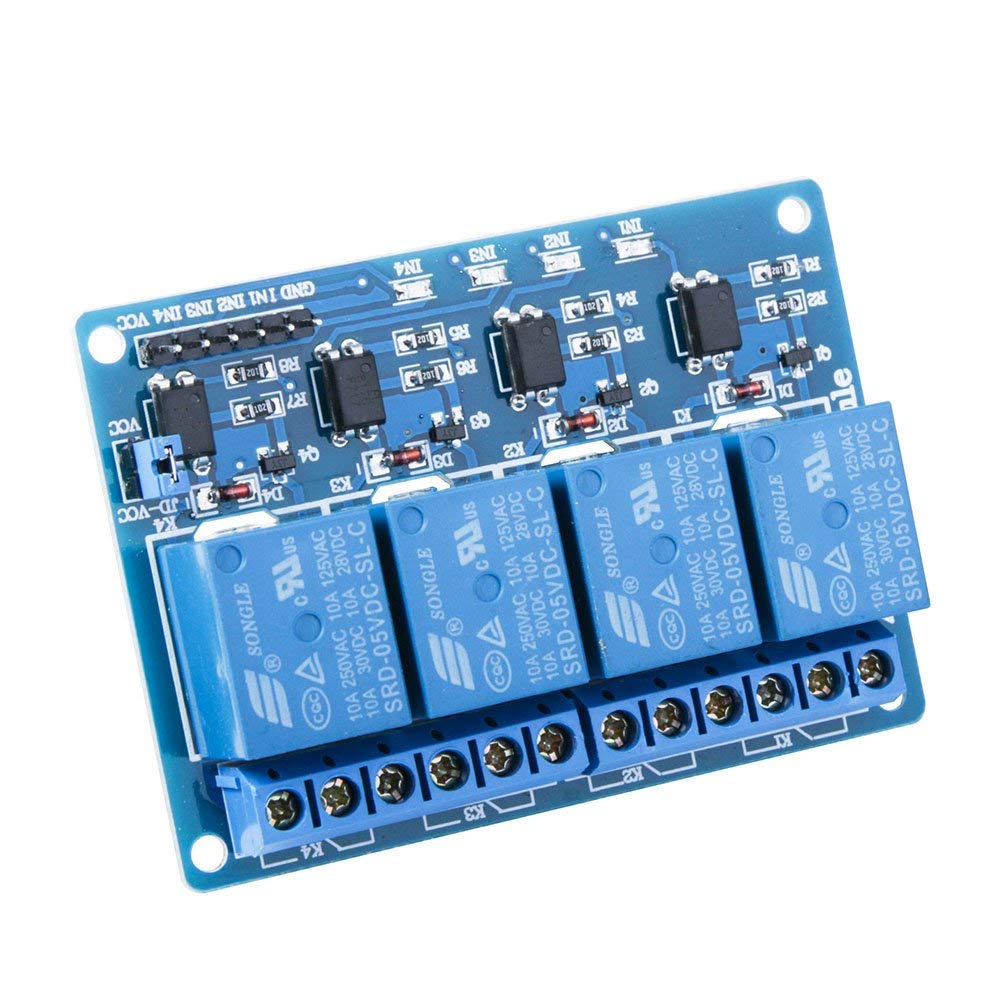

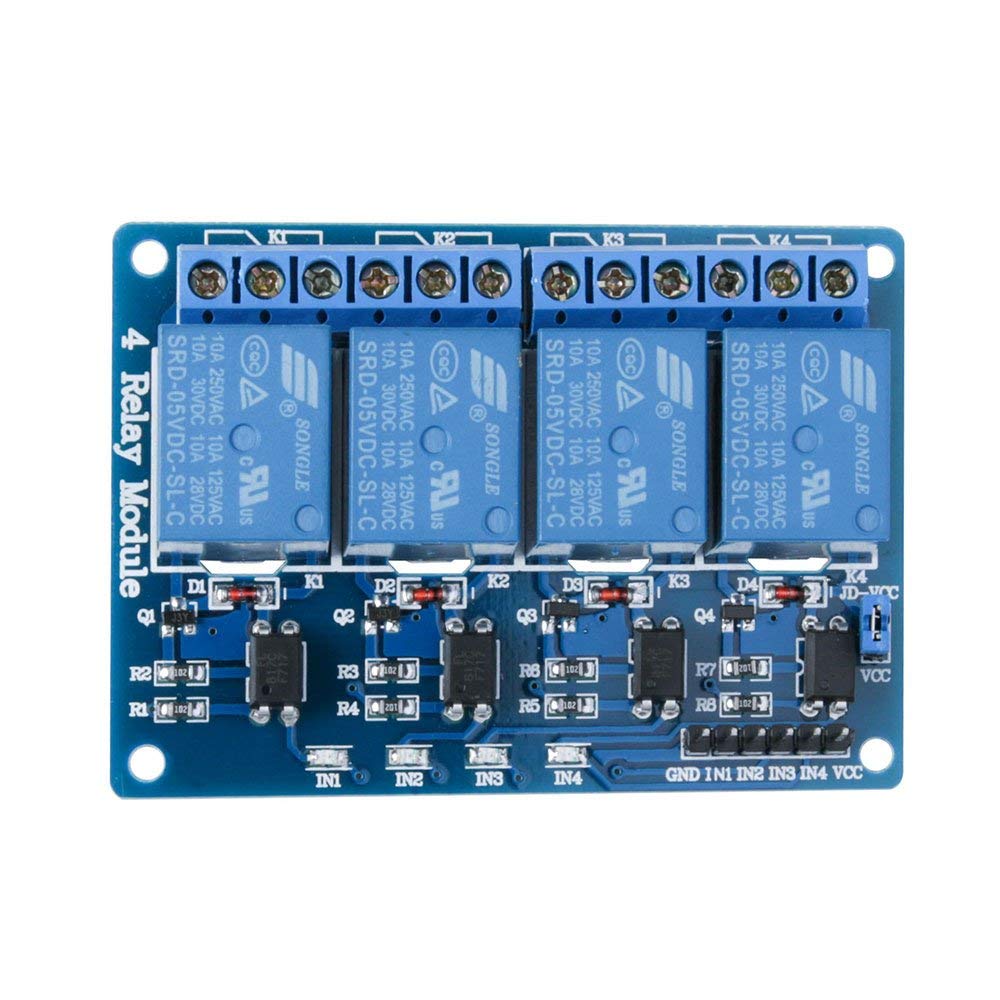

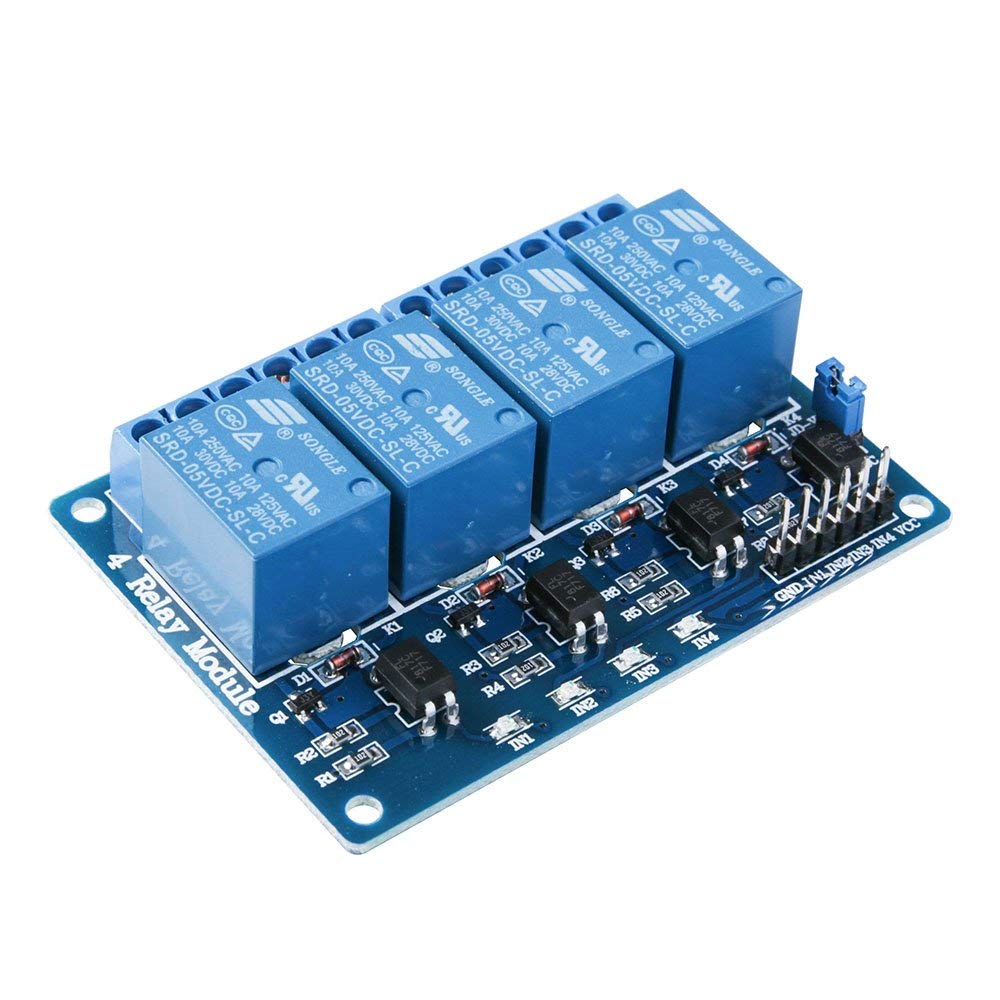

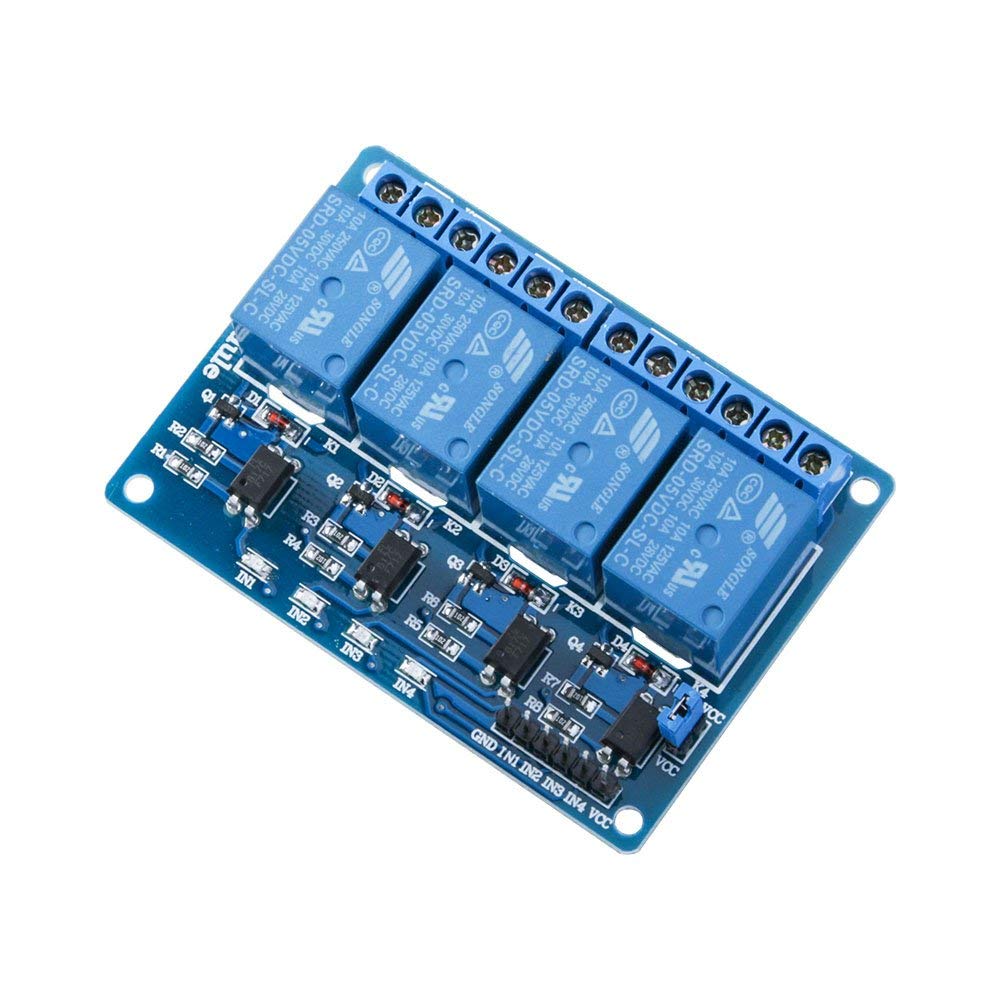

Il modulo relè a 4 canali ELEGOO è progettato per permettere il controllo di dispositivi AC/DC tramite microcontroller, offrendo una interfaccia standard compatibile con AVR, PIC, ARM e Raspberry Pi. Attivo a 5V, integra un accoppiatore ottico per isolare l’elettronica di controllo dal carico, migliorando la sicurezza e la stabilità del sistema.

Cosa risolve e a chi serve

Se stai costruendo un progetto di automazione domestica, robotica o di prototipazione, questo modulo ti consente di spegnere/acendere prese, relè o carichi fino a 250 V AC e 30 V DC per canale, con una capacità massima di 10 A per canale. I LED di stato offrono una lettura immediata dello stato del canale e facilitano la diagnostica durante lo sviluppo.

Pro e contro (modo di lettura pratica)

• Pro: quattro canali, installazione veloce, compatibilità con molte piattaforme e protezione ottica che riduce i rischi di rumore elettrico.
• Contro: come per molti moduli relay, la gestione termica può diventare rilevante se si governa carichi vicini al limite massimo, non è pensato per uso continuo ad alte frequenze senza ventilazione.

Come si usa e consigli pratici

Collegalo a un microcontroller tramite segnali di controllo a 5V. Assicurati che il carico collegato a ciascun canale rientri nei limiti (AC250V 10A o DC30V 10A per canale). Attiva i canali seguendo lo schema del tuo progetto e verifica sempre lo stato dei LED per confermare l’azione desiderata. Per vari progetti di automazione domestica, è utile prevedere una logica di protezione e di segnalazione nello sketch.

Dove fa la differenza

Conviene considerarlo quando il bisogno è controllare carichi relativamente semplici e comuni tramite microcontroller, senza ricorrere a schede relay singole ad alto costo. La presenza dell accoppiatore ottico è una caratteristica utile per mitigare rumori di prato e aiuta a mantenere separate le parti del circuito di controllo dal carico reale.

Dove può non essere la scelta giusta

Se l’esigenza è monitorare o pilotare carichi molto impegnativi in termini di frequenza di switching o di protezione avanzata, potresti necessitare di moduli con caratteristiche differenti o soluzioni con protezione ad hoc per carichi induttivi complessi.

Cosa controllare prima dell’acquisto

Verifica che l’alimentazione di controllo sia compatibile con i tuoi microcontrollori (5V). Considera lo spazio in progetto: il modulo ha dimensioni tipiche di una board a 4 canali e potrebbe richiedere cablaggi ordinati per evitare confusione.

Comparazione indiretta e contesto d’uso

Questo modulo si pone in una fascia di prototipazione semplice rispetto a soluzioni relay più complesse o a moduli con optoisolatori integrati ma meno canali. Se cerchi una soluzione rapida per progetti con Arduino, Raspberry Pi o PLC di base, può offrire una via pratica e relativamente economica per controllare dispositivi a tensione di rete.

Esempio di uso pratico

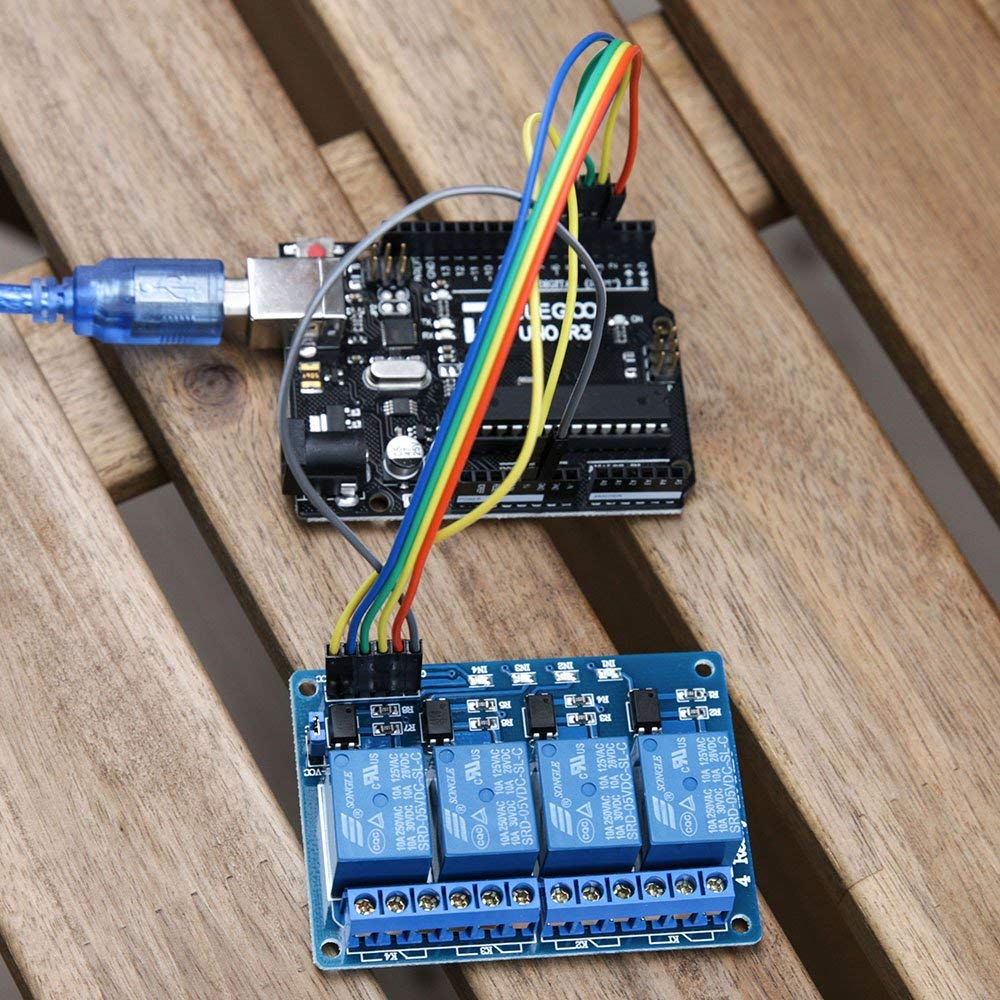

Immagina di voler pilotare una piccola lampada o una ventola da una scheda di sviluppo. Collega i quattro ingressi di controllo al tuo microcontroller, collega i carichi ai terminali dei relè e alimenta il modulo separatamente. Quando esegui uno sketch che attiva un canale, vedrai il LED corrispondente accendersi e la relativa uscita chiudersi, permettendoti di osservare immediatamente l’effetto sul carico.

FAQ utile

• Il modulo è compatibile con Raspberry Pi senza ulteriori adattatori? Sì, è pensato per essere controllabile da vari microcontrollori, ma presta attenzione agli stessi livelli logici del tuo progetto.
• È possibile utilizzare i canali indipendentemente? Sì, ogni canale è controllabile singolarmente.
• Si può montare in una scatola piccola? Dipende dallo spazio disponibile, prevedi spazio sufficiente per cablaggi e ventilazione.

Decisione finale

Verdetto finale: conviene valutare questo modulo se cerchi una soluzione semplice e affidabile per pilotare carichi fino a 10 A per canale con isolamento ottico e facile integrazione in progetti di prototipo. Non è utilissimo se servono velocità di switching molto elevate o protezioni avanzate, in quel caso potrebbero servire alternative più specializzate. In sintesi, è una scelta pragmatica per chi lavora su progetti di automazione domestica o di robotica amatoriale, con uso non commerciale intensivo.
