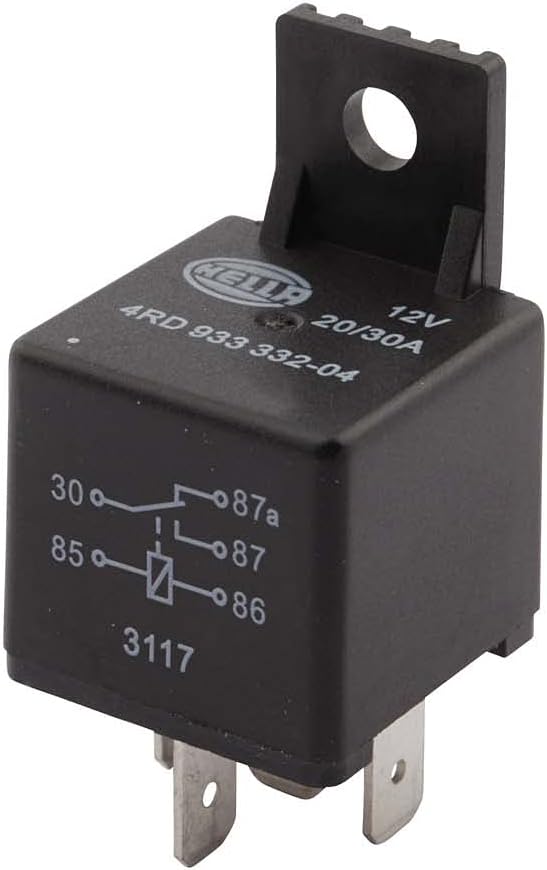

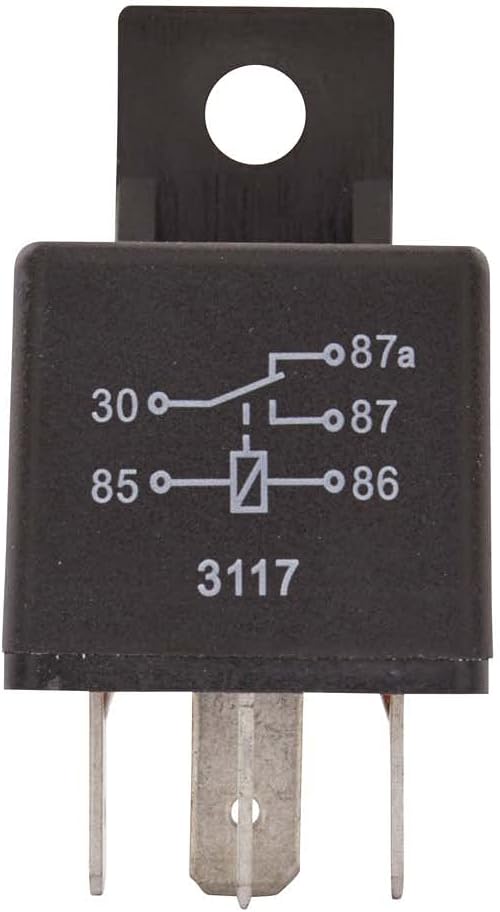

Relais HELLA 4Rd 933 332-041 – 12V, 5 pôles, relais inverseur, avec support

Vue d’ensemble

Le relais HELLA 4Rd 933 332-041 est un mini-relai conforme à des normes industrielles et largement utilisé dans l’industrie automobile pour des applications courantes comme phares, démarreurs, pompe à carburant et ventilateurs. Avec une configuration à 5 pôles et une tension de fonctionnement de 12V, il vise la fiabilité et une certaine polyvalence dans les montages où l’espace et la robustesse comptent. Si vous privilégiez une solution éprouvée pour des charges modérées, ce modèle peut répondre sur le papier à des besoins typiques du véhicule, tout en s’intégrant dans des supports adaptés.

Avantages

Selon les informations disponibles, ce relais se positionne comme une option polyvalente, souvent associée à une utilisation dans des circuits où un contact ouvert, un contact inverseur et une capacité de coupure mesurée s’appliquent. Le nominal annoncé de 40 A pour les charges ohmiques donne une marge utile dans des configurations standard, avec une précision qui peut être satisfaisante pour des usages classiques comme phares ou moteur de ventilateur. Son domaine d’application typique et sa plage de température de travail de -40°C à 125°C suggèrent une adaptabilité raisonnable pour des environnements automobiles courants. Il faut toutefois garder à l’esprit que les performances exactes peuvent dépendre de la charge et du câblage.

Fiche technique

• Nom: HELLA 4Rd 933 332-041 Relais
• Type: Relais miniature selon ISO 7588-1, fiche plate ISO 8092-1
• Courant nominal: 40 A (charge ohmique), 15 A (charge inductive), 5 A (charge capacitive)
• Tension de travail: 12 V
• Configuration des contacts: contact normalement ouvert, contact inverseur
• Puissance de coupure (contact normalement ouvert): 40 A
• Nombre de pôles: 5
• Température de fonctionnement: -40°C à 125°C
• Montage: avec support inclus
• Applications typiques: phares, démarreurs, pompe à carburant, moteurs de ventilateur, klaxons, éléments associés

Conseils d’utilisation

Si vous cherchez une solution fiable pour les circuits courants d’un véhicule, ce relais peut s’insérer dans des emplacements standard et offrir une coupure nette sous charge inductive ou résistive modérée. Pensez à vérifier le type de charge dans votre installation (intensité et nature). Ce n’est pas nécessairement la meilleure option pour des charges élevées ou des charges inductives lourdes sans tester les limites de votre circuit, et une marge de sécurité est toujours recommandée.

À savoir

Ce relais est présenté comme un composant polyvalent et fiable dans les productions industrielles massives, ce qui peut donner une impression de robustesse. Toutefois, comme pour tout composant électronique, les performances finales dépendent du contexte d’utilisation, du câblage et du refroidissement. Il convient aussi de vérifier que le support fourni correspond à votre montage et que les connecteurs et fixations sont adaptés à votre installation.

Contenu de la boîte et installation

Le descriptif ne précise pas le contenu exact de la boîte, ni les accessoires éventuels. En pratique, assurez-vous que le support est compatible avec votre châssis et que les vis et connecteurs seront adaptés au câblage prévu.

Comparaison et alternatives possibles

Pour des projets où l’espace est restreint et où une alternance de charges modérées est attendue, ce relais peut être envisagé comme une option de milieu de gamme, par rapport à des solutions plus hautes capacités ou à des relais sans support dédié. Si vos besoins tournent autour de charges plus lourdes ou d’un montage nécessitant des performances au-delà des 40 A en continu, il peut être pertinent d’envisager un modèle avec une marge plus importante ou des spécifications spécifiques à votre câblage.

Est-ce que ça vaut le coup ?

Est-ce que ce relais correspond à votre projet ? Si votre installation exige une solution éprouvée, avec une tension standard de 12V et une configuration à 5 pôles, et si vos charges restent dans une plage proche des valeurs nominales indiquées, il peut être pertinent d’envisager ce modèle, surtout si le support et l’encombrement conviennent. En revanche, pour des applications à forte charge inductive ou sous des conditions extrêmes, il faut évaluer d’autres options avec des marges plus importantes.

FAQ rapide

• Ce relais peut-il gérer des charges inductives élevées ? Référence: 15 A en inductive, il faut vérifier la nature exacte de la charge et les marges nécessaires.
• Le support est-il inclus ? Le descriptif indique « avec support », mais la composition précise n’est pas détaillée.
• Quelles sont les limites de température ?-40°C à 125°C, ce qui couvre des environnements automobiles classiques.
