HELLA Relais de travail 12 V, 4 pôles, avec support – référence 4RA 965 400-071

L’essentiel

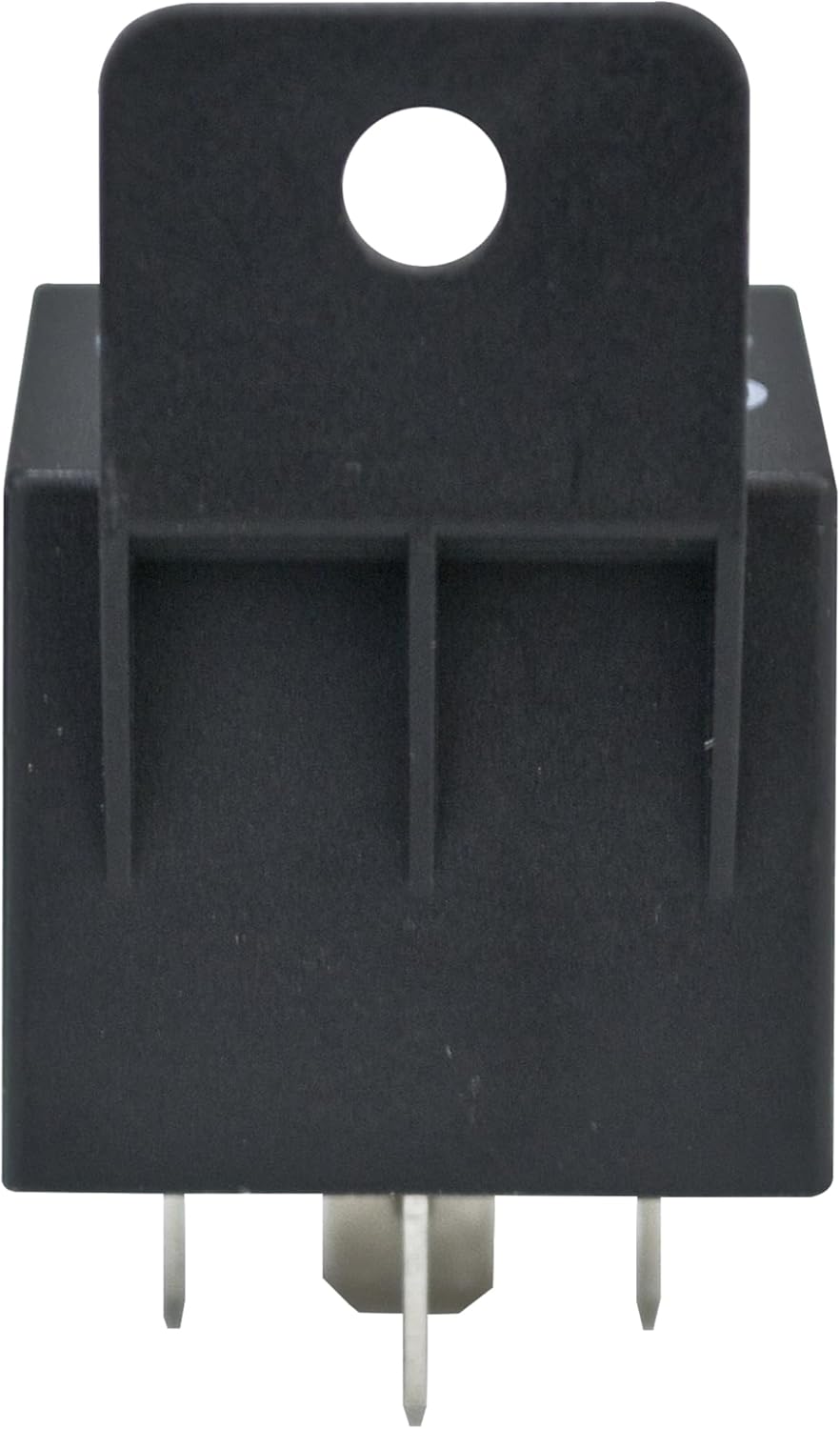

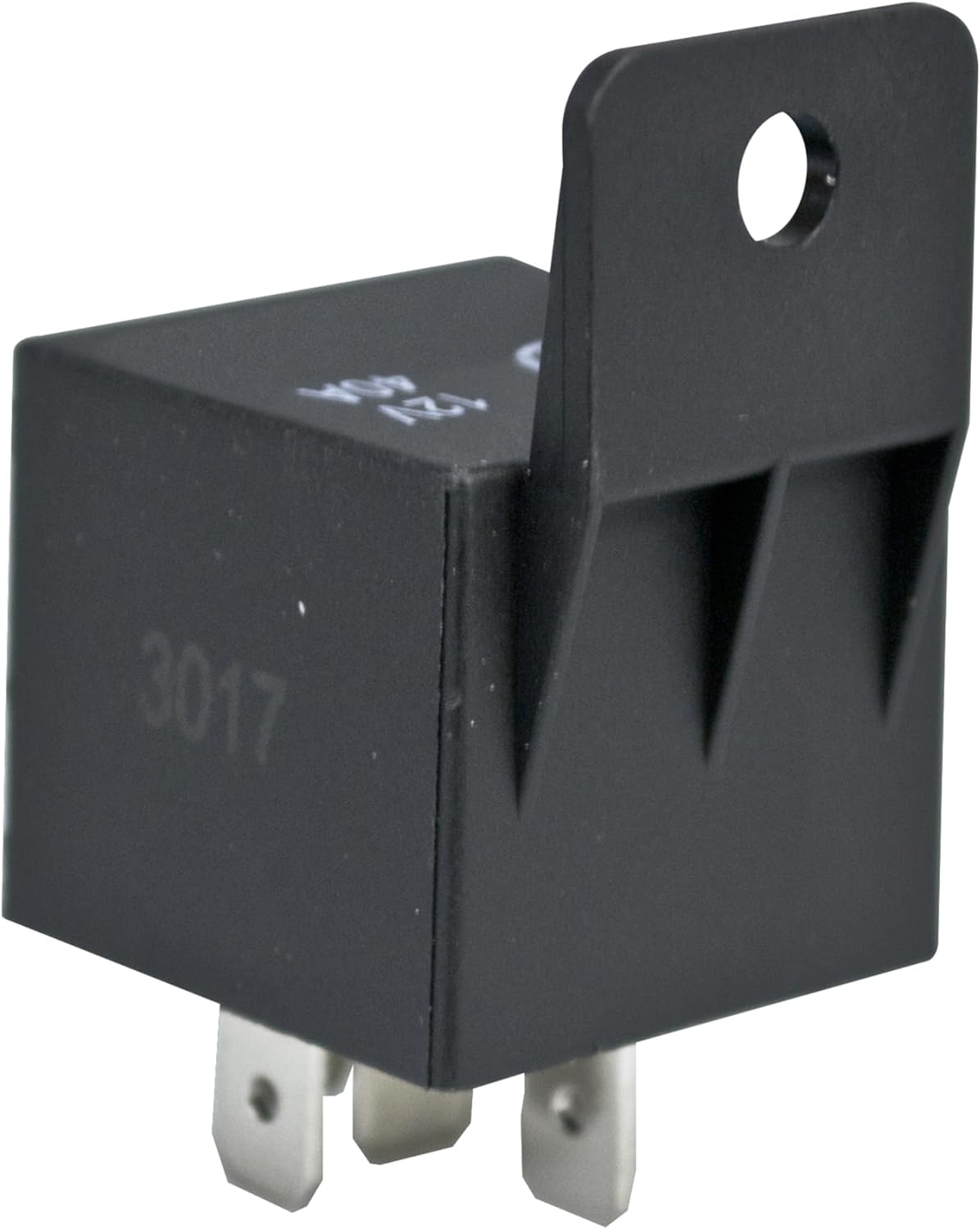

Ce mini-relai de travail HELLA est conçu pour des applications nécessitant une commutation fiable sous 12 V, avec un montage sur support inclus. Il s’adresse à ceux qui recherchent une solution compacte, robuste et adaptée à des charges variées dans l’électronique automobile ou de contrôle industriel léger.

Caractéristiques techniques

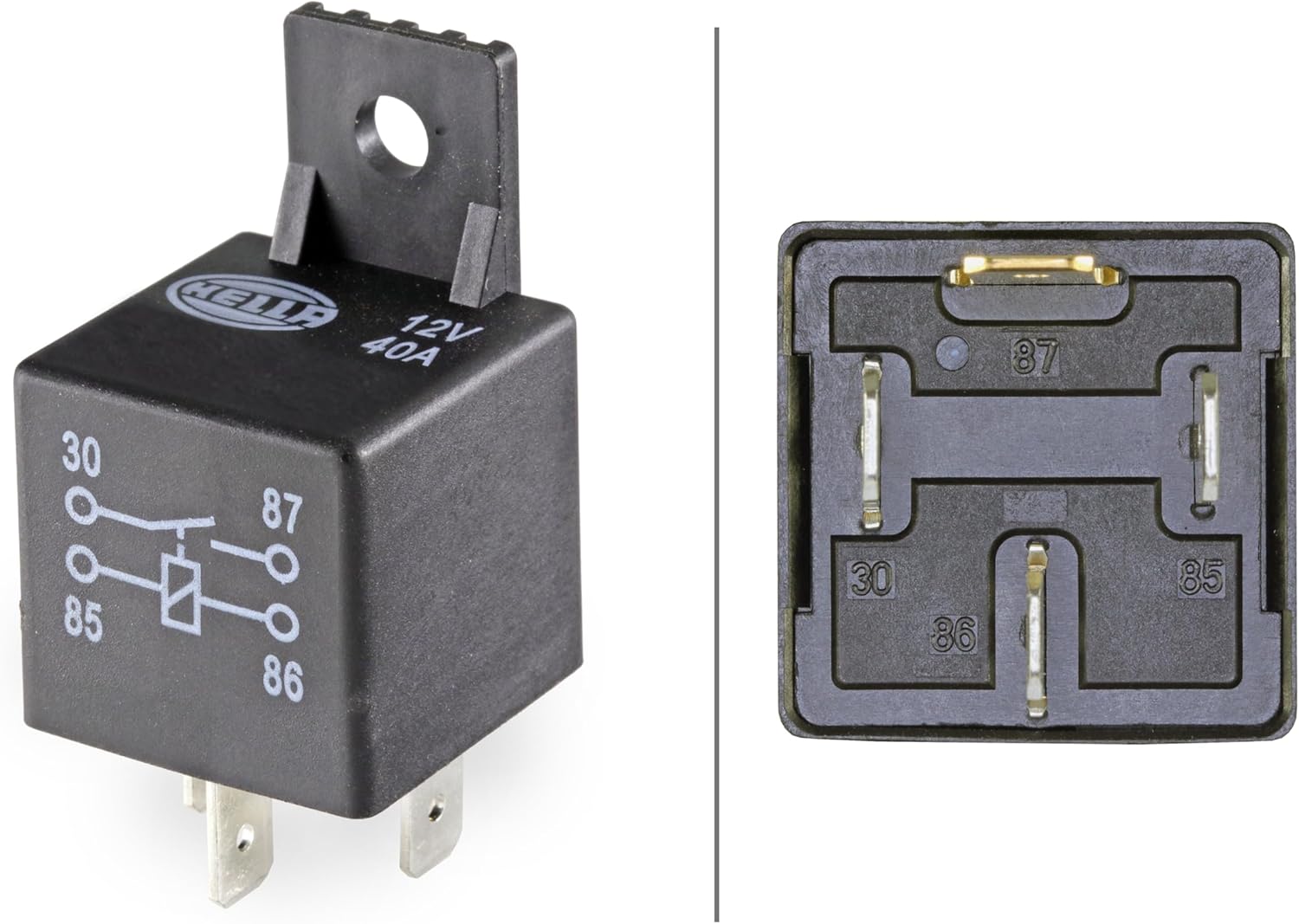

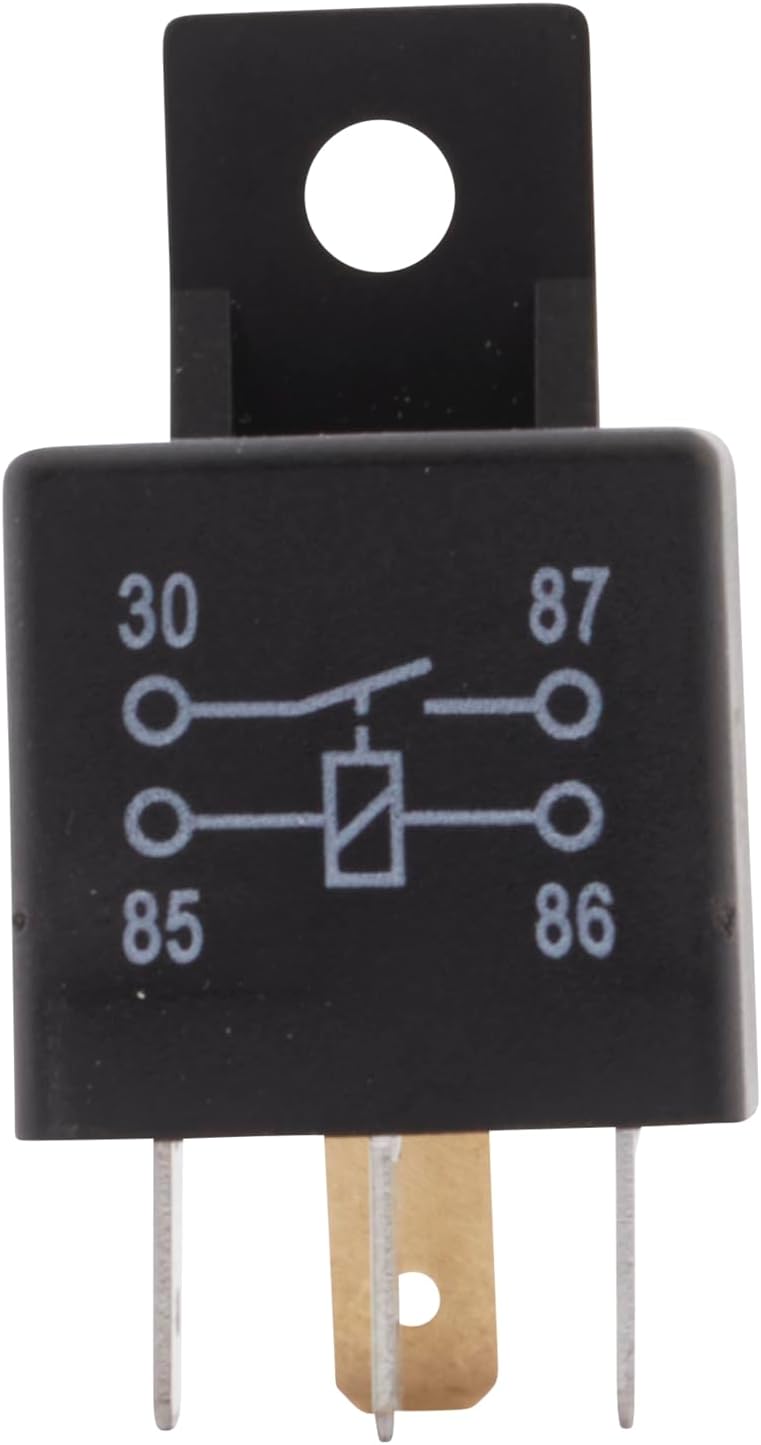

Le relais est un modèle 4 pôles, avec schéma de câblage S1 et une bobine affichant une résistance d’environ 89 ohms. Ses capacités de commutation se répartissent comme suit : charge ohmique jusqu’à 30 A, charge inductive jusqu’à 15 A, et charge capacitive jusqu’à 5 A. Le courant nominal est de 40 A, et le produit est pensé pour supporter des températures allant de -40 °C à 125 °C, avec une tolérance opérationnelle autour de 80 °C pour la charge continue.

Avantages et points forts

On peut apprécier, sur le papier, la combinaison d’un boîtier noir sobre avec un support intégré, ce qui facilite l’installation et la fixation. Le fait d’avoir un 4 pôles peut simplifier le câblage et la gestion des voies de commande et de puissance, tout en offrant une marge utile pour des montages auto/industries légères. La gamme de courants couverts (ohmique, inductive, capacitive) permet d’envisager des usages variés sans changer de composant.

À qui s’adresse-t-il ?

Ce relais convient idéalement à des projets où le montage est pensé sur un support et où l’on cherche une solution 12 V prête à l’emploi avec une polarité et un schéma standard (S1). Il peut intéresser des bricoleurs avertis, des installateurs automobiles ou des hobbyistes qui veulent une référence fiable, sans prérequis techniques trop avancés.

Limites et situations où il peut ne pas être idéal

Si votre application insiste sur des charges inductives très élevées ou sur des cycles de commutation extrêmement fréquents, il peut être utile de vérifier si les valeurs spécifiques correspondent à l’usage prévu, car les données listées restent des capacités typiques et nominales. De plus, le relais est décrit comme « à courant de travail » et n’indique pas, par exemple, une intégration particulière à des systèmes spécifiques, pour des environnements extrêmes ou des besoins de boîtier étanche, d’autres références pourraient être envisagées.

Ce qu’il faut vérifier avant achat

• Vérifier que le schéma de câblage S1 correspond à votre plan de connexion.
• Confirmer que la charge dirigée vers les contacts ne dépasse pas les valeurs maximales indiquées (ohmique 30 A, inductive 15 A, capacitive 5 A).
• Confirmer que l’espace et le montage sur support conviennent à votre boîtier ou armoire de contrôle.

Comparaison implicite et contexte d’achat

Pour des solutions 12 V avec fixation sur support, ce HELLA offre une solution polyvalente face à des relais plus simples ou sans support intégré. Si votre priorité est une intégration rapide et un montage stable, ce modèle peut présenter un bon compromis entre simplicité et robustesse, sans viser des charges lourdes ou des usages ultra exigeants.

FAQ pratique

• Puis-je l’utiliser pour une commande de pompe ou de petit moteur ? Oui, dans les limites des charges listées (ohmique/inductive jusqu’à 30 A et 15 A respectivement selon le type de charge).
• Le relais est-il livré avec le support nécessaire ? Oui, il est mentionné avec support.
• Quelle plage de température est adaptée à l’utilisation courante ? -40 °C à 125 °C, avec une plage opérationnelle jusqu’à environ 80 °C pour les charges nominales.

Décision d’achat

Cela vaut le coup si vous cherchez une solution 12 V fiable, prête à l’emploi et facile à installer sur un support, avec une configuration 4 pôles et un schéma de câblage clair. À éviter si votre application exige des cycles de commutation très élevés ou des charges qui dépassent les limites indiquées.
