BIGTREETECH EBB SB2209 Canbus avec fil NTC 100K ⚙️

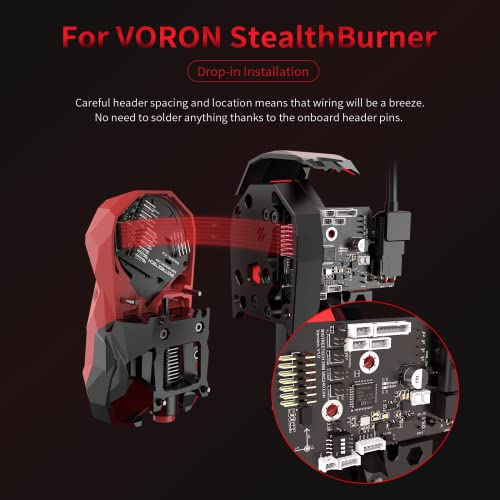

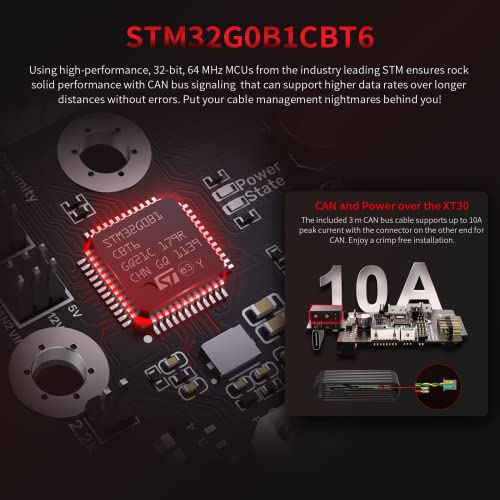

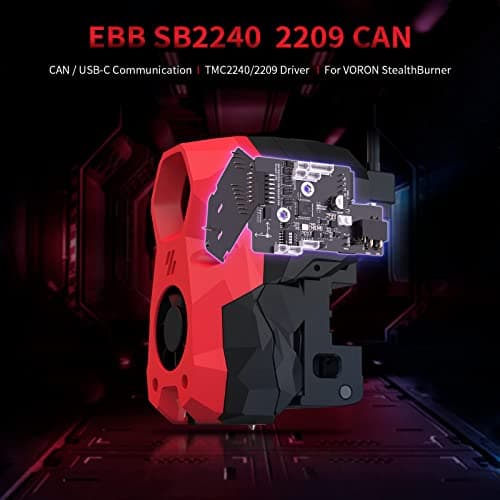

Ce module CAN pour imprimante 3D BIGTREETECH EBB SB2209 permet d’ajouter une communication fiable et précise entre le contrôleur et les composants de l’imprimante, notamment pour les systèmes à base de bus CAN. Grâce à un microcontrôleur STM32G0B1CBT6 de 32 bits à 64 MHz, il assure une transmission stable même sur de longues distances, réduisant les erreurs de signal. Il est conçu pour faciliter l’intégration dans des machines comme le VORON StealthBurner, sans nécessiter de soudures grâce à des pines de cablage intégrées.

Points clés

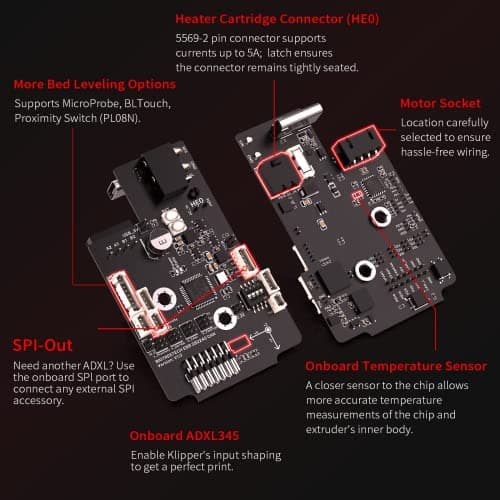

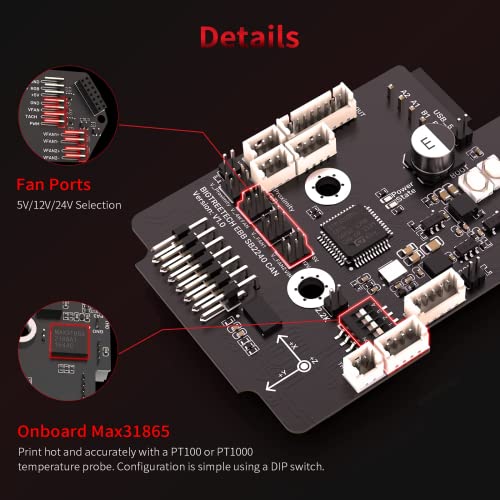

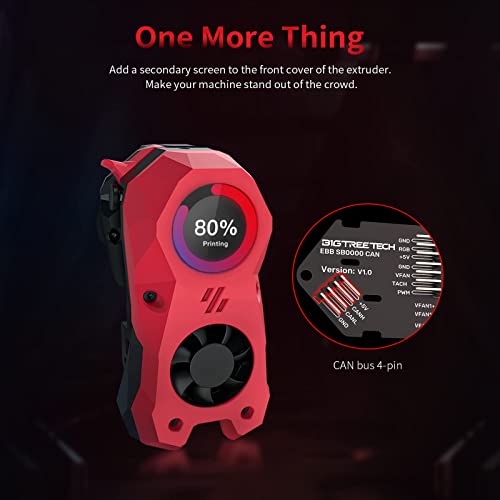

Ce module inclut un pilote silencieux TMC2209 optimisé pour une impression fluide et sans perte de pas. Il supporte des signaux de commande via UART et inclut une protection contre le surchauffage. L’unité est équipée d’un capteur de température MAX31865 compatible avec des sondes PT100 ou PT1000, permettant une régulation thermique précise. Un capteur ADXL345 est intégré pour améliorer la stabilité du modèle en temps réel. Un écran secondaire peut être ajouté sur la tête d’extrusion pour suivre l’état de l’impression. Le module dispose de deux ports ventilateur à 2 pines et un port à 4 pines, adaptés à des tensions allant de 5 à 24 volts. L’interface SPI-Out reste libre pour une flexibilité d’installation.

Fiche technique

• Marque + modèle

  : BIGTREETECH EBB SB2209

• Microcontrôleur

  : STM32G0B1CBT6

• Vitesse de communication CAN

  : jusqu’à 125 kbps

• Capteur de température

  : MAX31865 (PT100 / PT1000)

• Capteur de mouvement

  : ADXL345

• Pilote moteur

  : TMC2209 (mode UART)

• Alimentation

  : 5 à 24 V (selon le port)

• Connectique

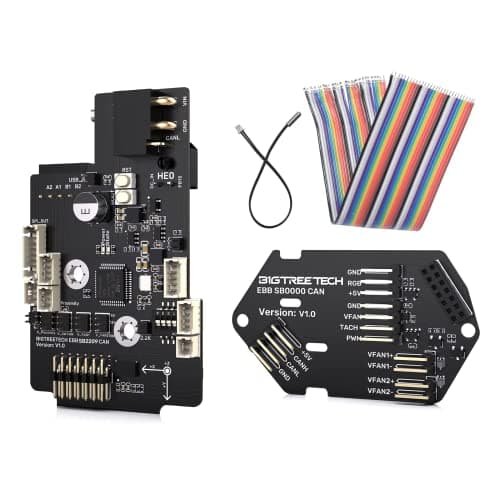

  : câble 30 broches pré-crimpé, thermistor NTC 100K pré-crimpé

• Interface de ventilation

  : 2 ports à 2 pines, 1 port à 4 pines

Avantages

L’installation est rapide et sans soudures, ce qui rend le module accessible aux bricoleurs débutants. La combinaison de la gestion thermique et de la stabilité du mouvement améliore la qualité des impressions, surtout sur des pièces fines ou complexes. L’absence de besoin de reconfigurer les câbles grâce aux pines de cablage intégrées réduit les risques d’erreur lors de l’assemblage. L’ajout d’une interface de surveillance sur la tête d’extrusion permet de mieux suivre l’état de l’impression en temps réel.

Recommandations d'utilisation

Utilisez ce module sur des imprimantes 3D qui intègrent un bus CAN ou qui nécessitent une régulation thermique fine. Il convient particulièrement aux machines à base de VORON StealthBurner ou à configuration personnalisée. Pour une utilisation optimale, assurez-vous que le capteur de température est correctement placé en zone de contact avec le filament. Tenez compte que les performances peuvent varier selon le type de matériau imprimé et la vitesse d’impression. Le module est idéal pour les projets de bricolage ou de personnalisation d’imprimantes existantes.
