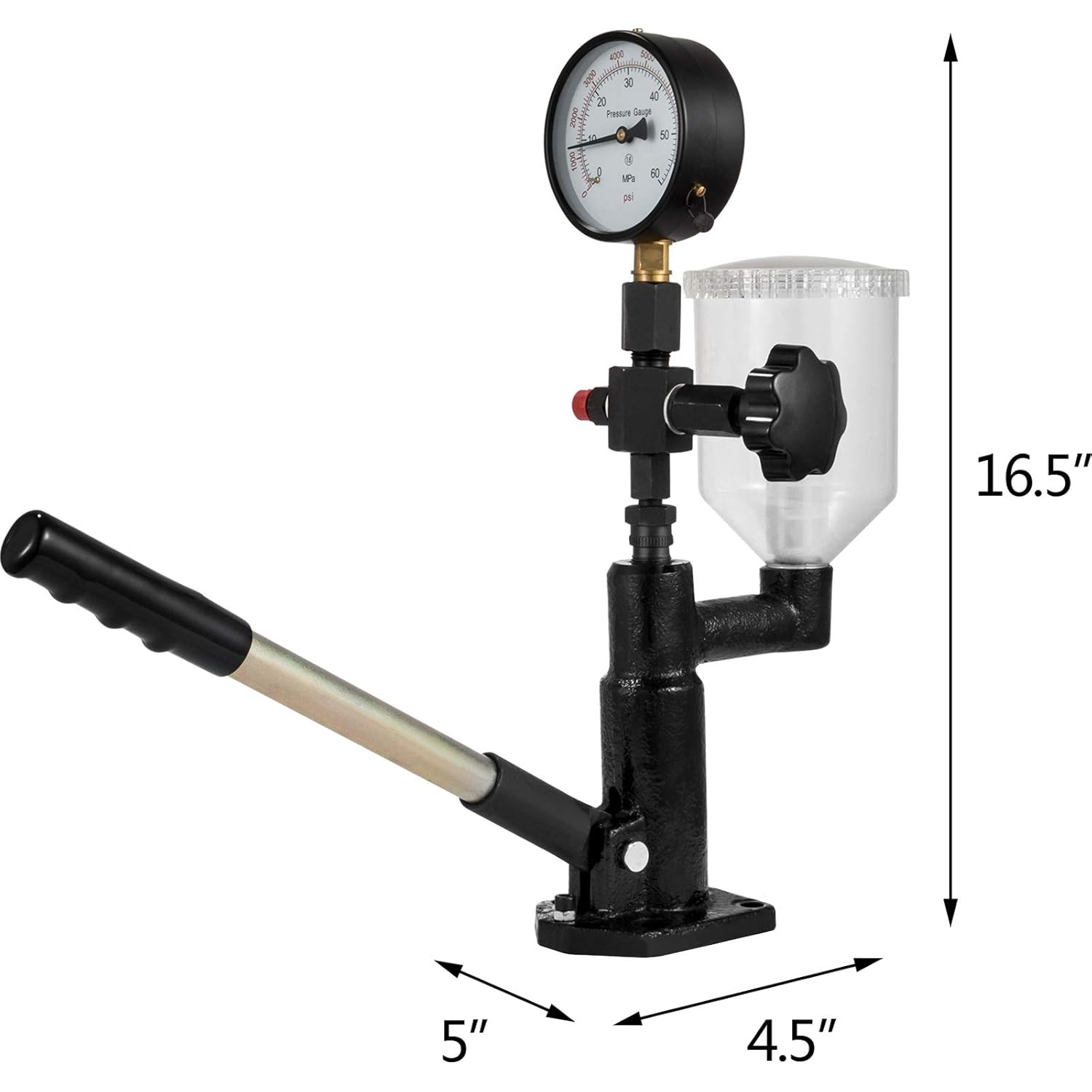

VEVOR 600-Bar-Einspritzdüsen-Prüfgerät (0,8 l) für Dieselmotoren – Injektorentester mit doppelter Skalierung

Ein Einspritzdüsen-Prüfgerät entscheidet sich im Alltag selten nach Marketing, sondern nach Handhabung und Messbereich. Das VEVOR 600 Bar Einspritzdüse Prüfgeräte setzt hier auf einen Manometeraufbau mit doppelter Skalierung, einen Messbereich bis 600 bar sowie einen Kraftstoffbehälter mit 0,8 l Fassungsvermögen. Damit ist das Gerät vor allem für Prüf- und Diagnosearbeiten an Dieselinjektoren gedacht – auf der Werkbank, nicht im Motorraum.

Das solltest du wissen

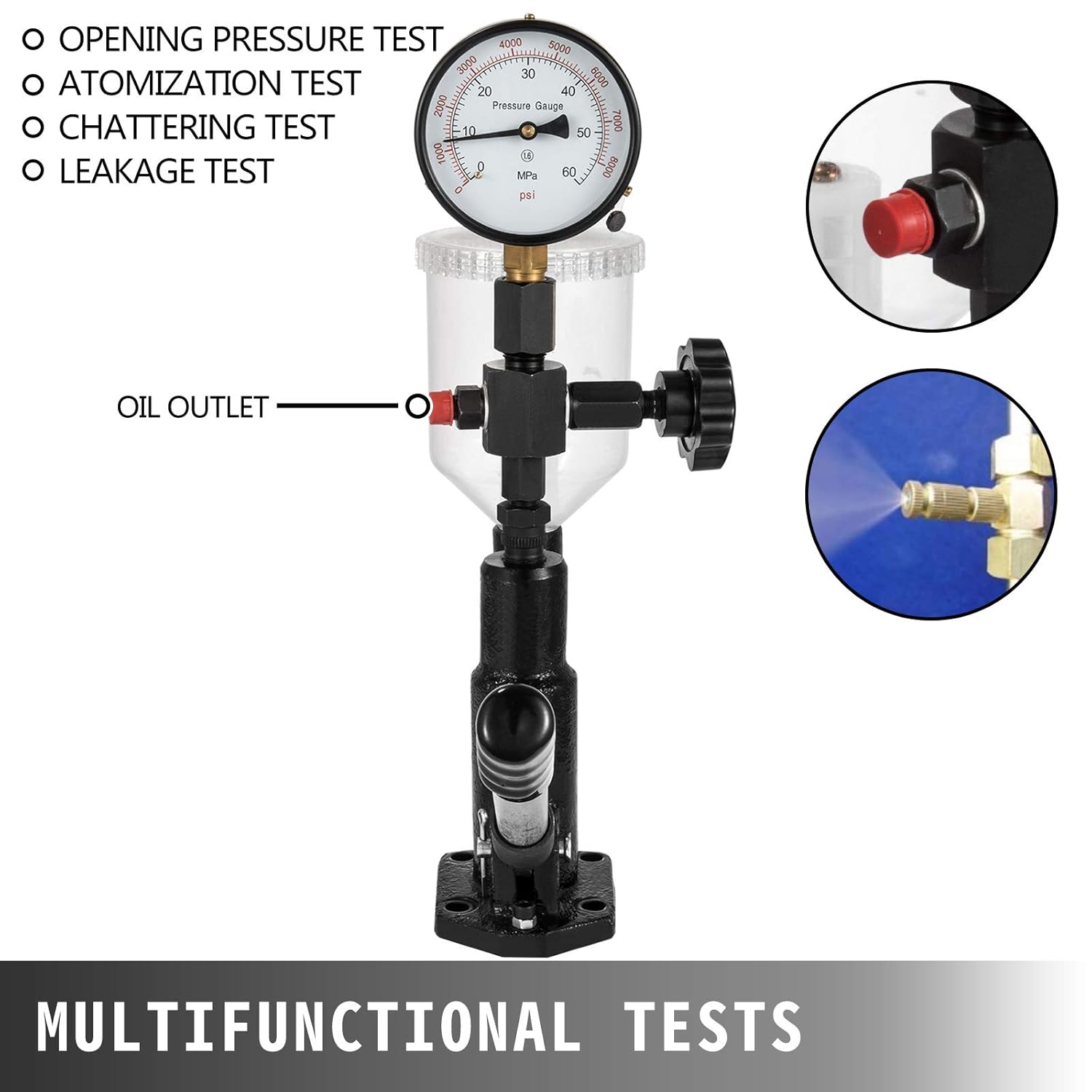

Das Prüfgerät ist für Tests an Einspritzdüsen im Dieselmotor ausgelegt. Laut Herstellerumfeld kann es verschiedene Prüfarten abdecken, darunter Druck-/Öffnungsprüfung, Dichtheits-/Leckageprüfung, eine Art Vibrations-/Sprühbildkontrolle sowie Inspektion von Sprühbild und Zerstäubung.

Wichtig ist dabei die Einordnung: Es ist kein „All-in-one“-Diagnosegerät wie bei komplexen Diagnosesystemen, sondern ein spezielles Prüf-Setup. Wenn du gezielt Einzeldüsen prüfen willst, kann das deutlich strukturierter sein als rein subjektive Symptome am laufenden Motor.

Wo es im Alltag besonders hilft

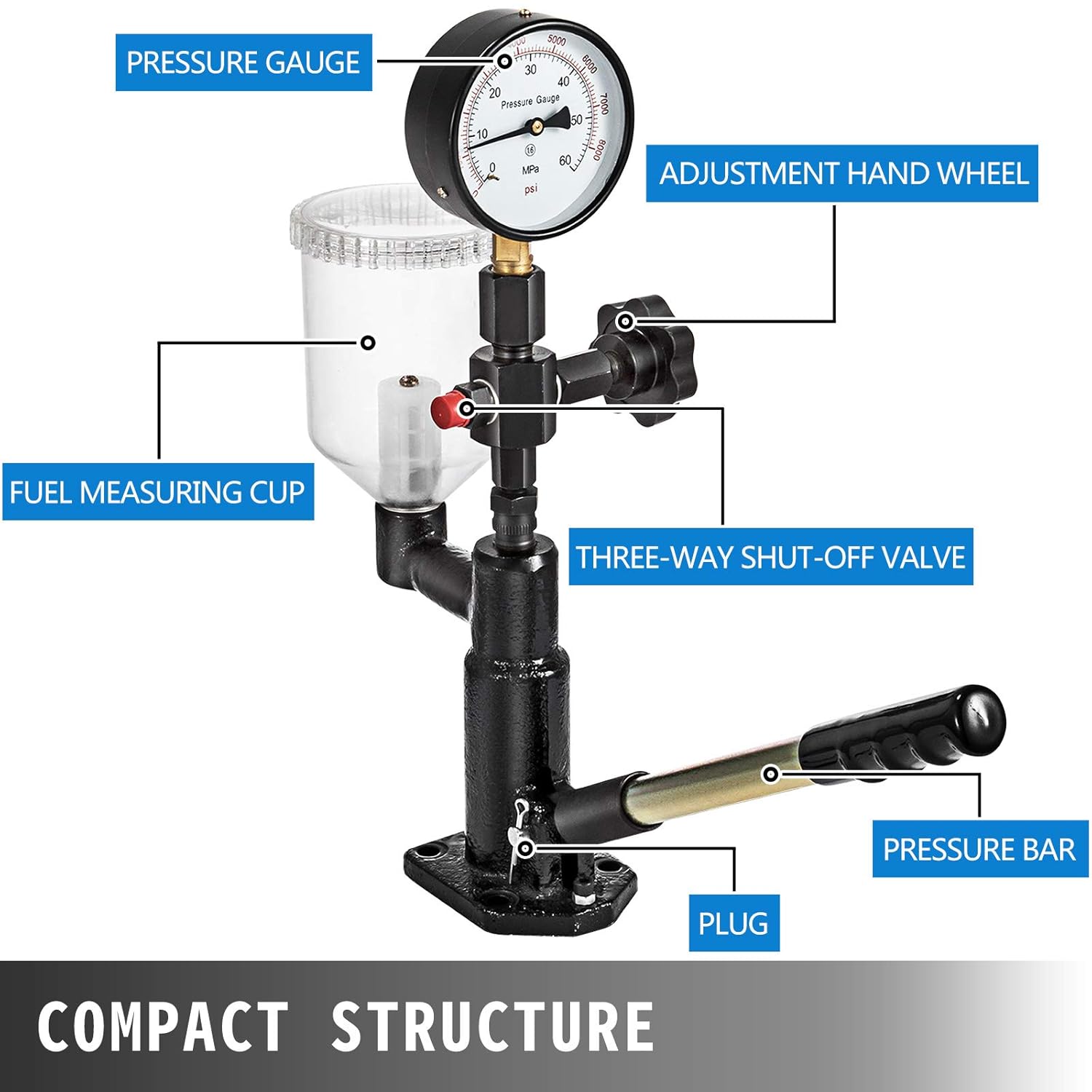

Der praktische Kern liegt im Zusammenspiel aus Manometer, Hochdruckleitungen und dem Messaufbau. Das Gerät arbeitet mit einem Kraftstoffmessbecher (0,8 l) und einem Filter, um Kraftstoff/Flüssigkeit im Prüfprozess bereitzustellen. Über die Hochdruckkomponenten kannst du die Einspritzdüse unter Druck setzen und den Messwert am Manometer ablesen.

Für eine typische Mikro-„Probe“ bedeutet das: Du bereitest den Prüfaufbau mit der passenden Anschluss-/Leitungskonfiguration vor, befüllst den Kraftstoffbehälter und bringst die Einspritzdüse in den prüfenden Druckbereich. Danach geht es um Abgleich und Beobachtung – etwa ob die Düse sauber öffnet, ob es zu Leckage kommt und wie sich Zerstäubung bzw. Sprühbild verhalten.

Das Messkonzept und seine Grenzen

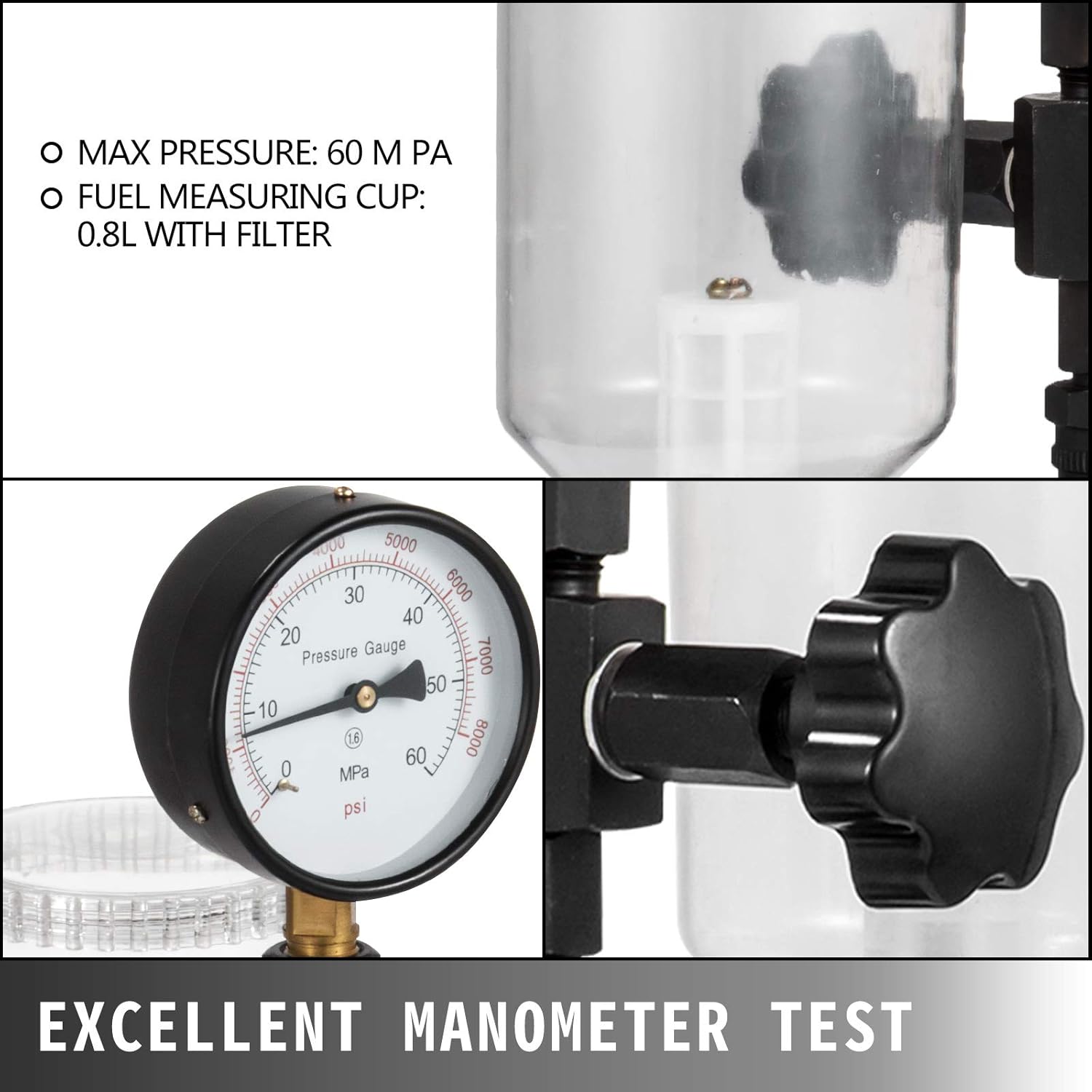

Mit dem Manometer wird laut Angabe eine Messspanne von 0 bis 600 bar bzw. 0 bis 8.000 psi abgedeckt. Zusätzlich nennt der Hersteller eine maximale Prüf-/Presskraft von bis zu 60 MPa. Für viele Werkstatt- und Prüfaufgaben ist diese Bandbreite nützlich, weil du so nicht ständig an obere Messgrenzen stößt.

Tenor: Auf dem Papier ist das Setup auf „Drucktests und Beobachtung“ ausgerichtet. Es bleibt aber eine Einschränkung, die du vor dem Kauf kennen solltest: Für Common-Rail-Diesel (CRDI) ist das Gerät laut Herstellerangabe nicht geeignet. Wenn du also genau solche Systeme prüfen willst, kann das Prüfgerät ins Leere laufen.

Technische Daten, die du beim Kauf wirklich abgleichen solltest

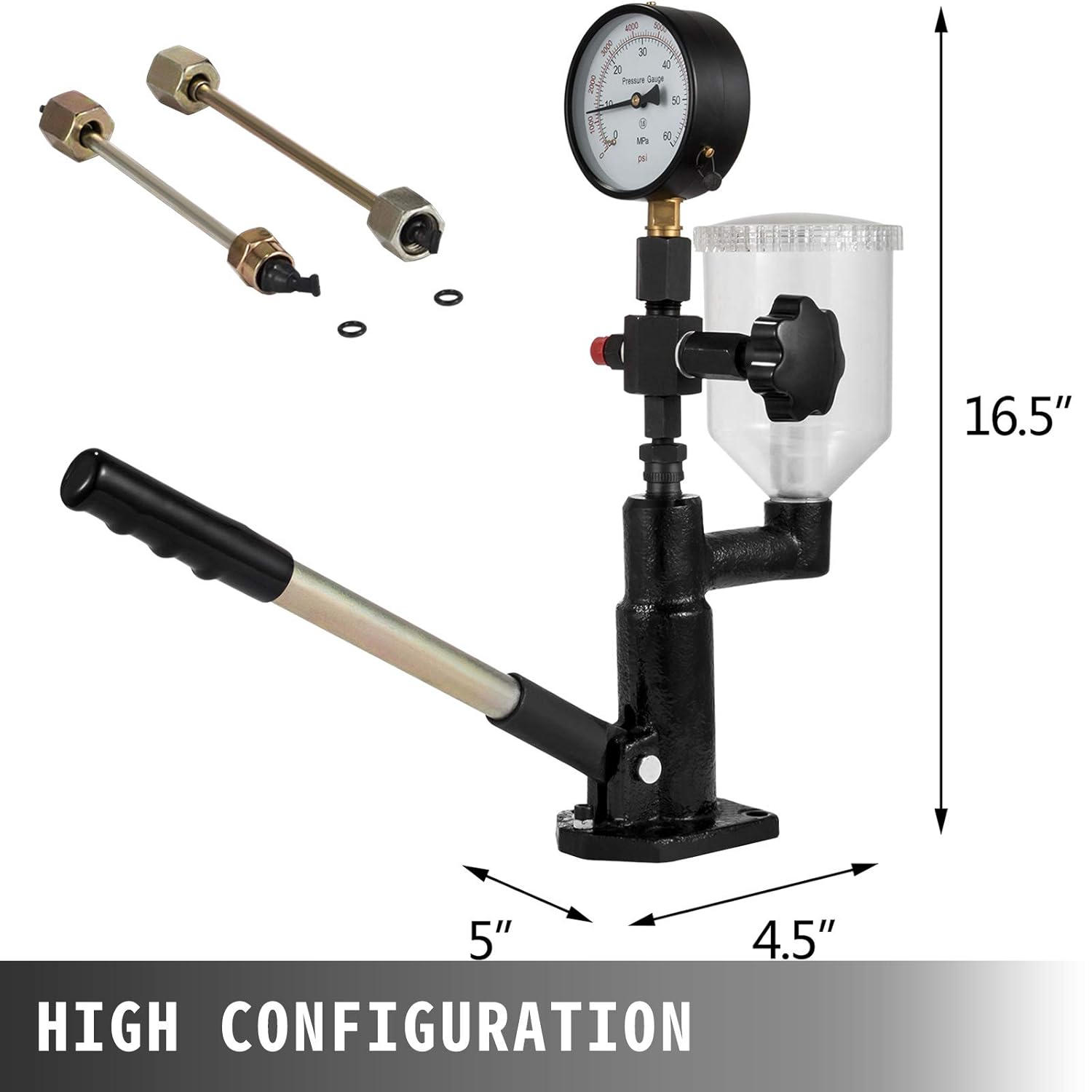

Bei der Auswahl geht es vor allem um Anschluss- und Komponenten-Kompatibilität. Das Gerät wird mit einem Manometer (60 MPa), einer Handhabung/Bedienkomponente, Hochdruckschläuchen sowie Anschlussarten „A“ und „B“ inkl. Muttern für bestimmte Größen geliefert. Außerdem sind ein Kraftstoffbehälter mit Filter, Kolben/Element und eine Bosch-Ventil-Komponente (5 Mikron) im Standardzubehör genannt.

Technische Daten

• Messbereich: 0–600 bar / 0–8.000 psi
• Maximale Prüf-/Presskraft: bis 60 MPa
• Manometer-Durchmesser (Anzeige): 100 mm
• Gewinde/Anschluss: BSP 3/8"
• Kraftstoffbehälter: 0,8 l
• Zubehör/Anschlüsse: Typ A und B mit Muttern für 12 x 1,5 und 14 x 1,5

Vorteile, die bei solchen Tests zählen

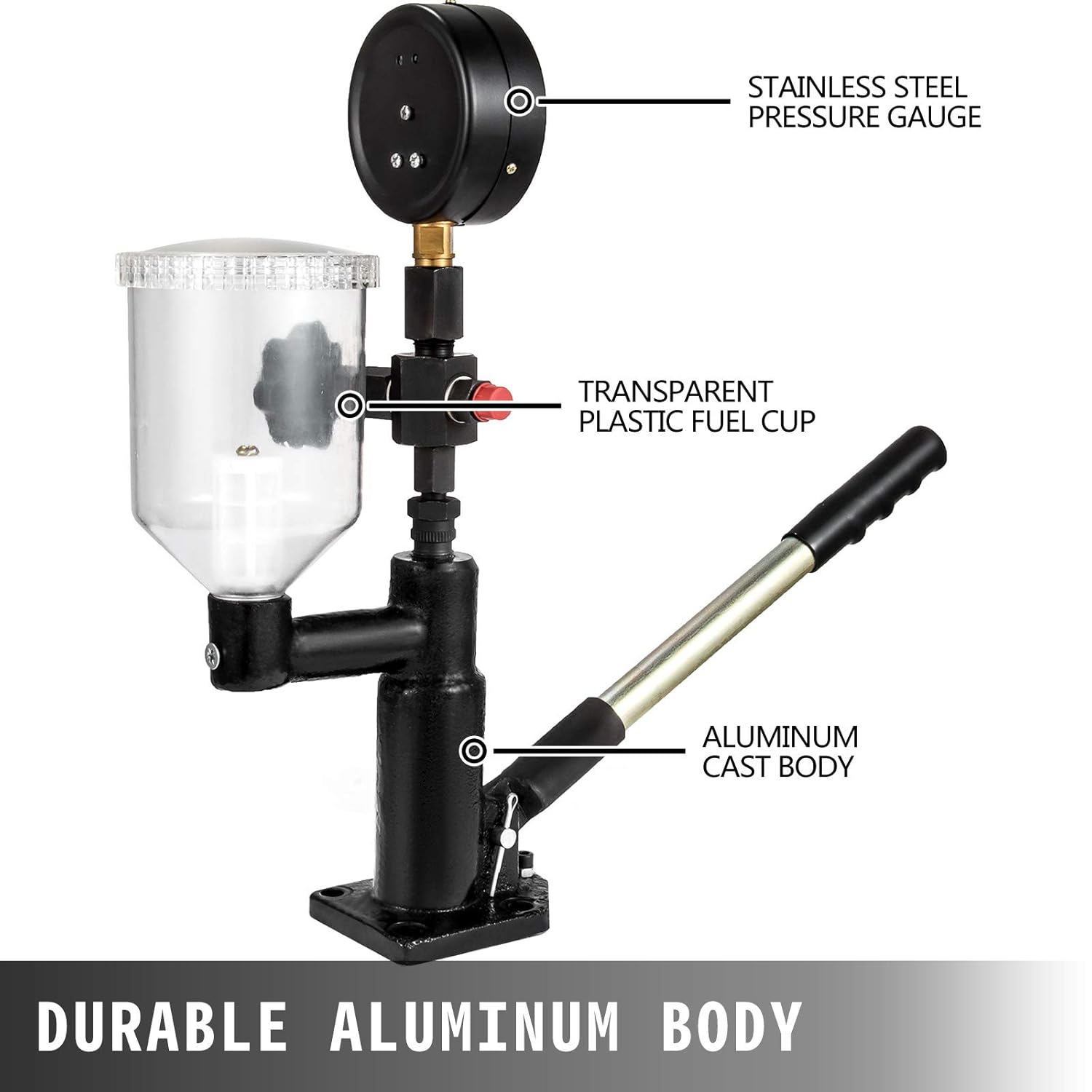

Das Prüfgerät setzt auf einen Aufbau, der für wiederholte Prüfungen gedacht ist. Laut Beschreibung wird das Prüfgerät als gegossenes Setup mit Aluminiumkomponenten beschrieben und mit einem Edelstahldruckmanometer kombiniert. Das klingt nach einem Ansatz, der auf Stabilität und Messlesbarkeit zielt.

Außerdem sind die im Set genannten Prüfmethoden ein Pluspunkt, wenn du Einspritzdüsen nicht nur „nach Gefühl“, sondern anhand verschiedener Indikatoren prüfen willst. Der Lieferumfang mit zwei zusätzlichen Kraftstoff-/Öl-Schläuchen unterstützt dabei zusätzliche Tests innerhalb des vorgesehenen Prüfaufbaus.

Für wen es passt – und für wen eher nicht

Für dich geeignet, wenn du - Einspritzdüsen/Diesel-Injektoren im Werkstattkontext prüfen willst, - einen klaren Fokus auf Öffnungs-/Druck- und Dichtheitsprüfungen sowie Beobachtung von Sprühbild und Zerstäubung legst, - Dieselmotoren von Fahrzeugen oder Traktoren im Blick hast, bei denen die Prüfung von Einzeldüsen in diesen Grenzen sinnvoll ist.

Eher nicht passend, wenn du - Common-Rail-Diesel (CRDI) prüfen möchtest (laut Herstellerangabe ausgeschlossen), - ein reines Diagnosegerät für komplexe elektronische Steuer-/Regelmechanismen erwartest, statt einen Prüfaufbau für Einzeldüsen.

Lieferumfang und was du für den Start brauchst

Im Paket sind laut Angabe unter anderem ein Manometer (60 MPa), eine Handhabung/Griff, Hochdruckschläuche (inklusive Typ A und B mit den genannten Muttern), ein Kraftstoffbehälter mit Filter, Kolben/Element sowie eine Bosch-Ventil-Komponente (5 Mikron) enthalten. Zusätzlich werden zwei weitere Öl-Schläuche genannt, die für die Tests vorgesehen sind.

Mini-FAQ zum VEVOR 600 Bar Einspritzdüsen-Prüfgerät

Welche Prüfungen soll das Gerät laut Angaben unterstützen?

Laut Beschreibung sind u. a. Druck-/Öffnungsprüfung, Leckageprüfung, eine Vibrations-/Funktionsprüfung sowie Inspektion von Sprühbild und Zerstäubung vorgesehen.

Bis zu welcher Größe/Skala kann gemessen werden?

Der Hersteller nennt einen Messbereich von 0 bis 600 bar (bzw. 0 bis 8.000 psi) und maximale Prüf-/Presskraft bis zu 60 MPa.

Ist es für Common-Rail (CRDI) geeignet?

Nein, laut Herstellerangabe ist es für CRDI nicht geeignet. Wenn du genau diese Bauart prüfen willst, solltest du Alternativen prüfen.

Wie groß ist der Kraftstoffbehälter?

Der Mess-/Kraftstoffbehälter ist mit 0,8 l angegeben.

Worauf sollte ich vor dem Kauf besonders achten?

Vergleiche vor allem, ob die zu prüfende Einspritzdüsen-/Injektor-Bauart zu deinem Einsatzzweck passt und ob die mitgelieferten Anschlussgrößen/Typen (A/B mit den genannten Muttern) zu deinem Prüfaufbau passen.
