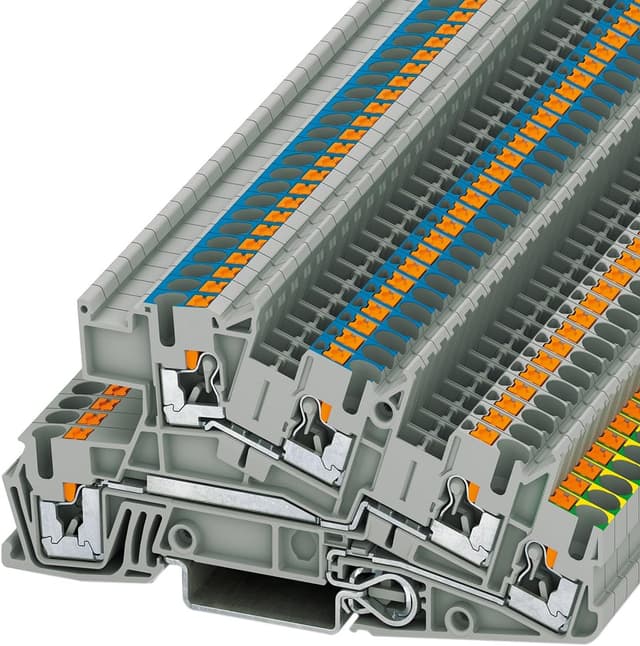

PHOENIX CONTACT Installationsschutzleiterklemme PTI 2,5-PE/L/N (3213950) – 50 Stück

Das solltest du wissen

Wer in der Elektroinstallation sauber dokumentieren und gleichmäßig anschließen will, landet schnell bei speziellen Klemmen für Schutzleiter und zugehörige Leiterarten. Die PHOENIX CONTACT Installationsschutzleiterklemme PTI 2,5-PE/L/N (3213950) ist dafür gemacht: Push-In/Installationsklemme im Installationsbereich, geliefert als 50er-Pack. Auf dem Papier richtet sie sich an Installationen, in denen eine definierte Leiteraufnahme und ein übersichtliches Handling auf der Hutschiene gefragt sind.

Das Schöne an solchen Klemmen ist, dass man sich weniger mit „Trial & Error“ beim Anschluss beschäftigt. Gleichzeitig gilt auch: Für das korrekte Auslegen und den sicheren Betrieb ist fachkundiges Arbeiten erforderlich – wie es in der Praxis auch sein muss.

Wo die Klemme im Alltag punktet

Die PTI 2,5-PE/L/N kommt als Terminal für Installationen im Push-In-Format. Das ist vor allem dann praktisch, wenn du viele Verbindungen in einem ähnlichen Arbeitstakt herstellen willst: Leiter einführen, Klemme übernimmt die Kontaktierung. In Kombination mit einer klar definierten Leiter- und Anschlussauslegung hilft das, reproduzierbare Ergebnisse zu erzielen.

Hinzu kommt die konstruktive Ausrichtung: Die Klemme ist für eine Montage auf NS 35/7,5 sowie NS 35/15 ausgelegt und bietet dabei ein doppeltes funktionales Abteilkonzept in allen Ebenen. Für Schaltschrank- und Verteilertätigkeiten heißt das: Du bekommst eine strukturierte Trennung bzw. Zuweisung von Leitern, statt alles über eine einzige Kammer „mitzuschleppen“.

Ein kleines Praxisbeispiel: Wenn du in einem Verteiler sowohl Schutzleiter (PE) als auch weitere Leiter (L/N) sauber aufteilen musst, lässt sich die Verdrahtung mit passenden Klemmen abschnittsweise organisieren. Das reduziert das Risiko, dass Leiter „durcheinander“ geraten, gerade wenn mehrere Personen oder Schichtwechsel beteiligt sind.

Technische Daten, die bei der Auswahl wirklich zählen

Bei Installationsschutzleiterklemmen ist es weniger eine Frage des Geschmacks, sondern der passenden Eckdaten. Diese Informationen sind hier vorhanden und solltest du vor dem Kauf gegen dein Projekt abgleichen:

• Name: Installationsschutzleiterklemme
• Typ: PTI 2,5-PE/L/N
• Format: Terminal, Installationsklemme (Push In)
• Nominale Strombelastbarkeit: 24 A
• Nennspannung: 400 V
• Querschnittsbereich: 0,14 mm² – 4 mm²
• AWG: 26 – 12
• Anschlussbreite: 5,2 mm
• Montageart: NS 35/7,5, NS 35/15
• Farbe: grau

Für wen die PTI 2,5-PE/L/N sinnvoll ist

Gute Wahl, wenn du…

• Schutzleiter- und zugehörige Leiteranschlüsse in einer Installation auf der Hutschiene mit definierter Leiterbandbreite umsetzen willst.
• Push-In-Installation bevorzugst, weil du wiederkehrende Klemmschritte effizient und konsistent gestalten möchtest.
• Wert auf eine durchdachte interne Trennung/Anordnung legst, passend zum doppelt funktionalen Abteilkonzept.

Ein wichtiger Punkt: Diese Klemme ist eine Installationskomponente für Fachanwendungen. Wenn du nicht selbst fachkundig bist, solltest du die Installation grundsätzlich durch qualifiziertes Personal durchführen lassen.

Grenzen und worauf du vor dem Kauf achten solltest

So praktisch sie im vorgesehenen Rahmen ist: Es gibt auch typische Stolpersteine. Du solltest besonders prüfen, ob die Klemme wirklich zu deinem Projekt passt – vor allem beim Leiterquerschnitt und bei der Montage auf der passenden Hutschiene. Wenn dein Aufbau nicht auf NS 35/7,5 oder NS 35/15 basiert, kann es zwar „irgendwie“ gehen, aber auf Nummer sicher ist das dann nicht.

Außerdem deckt der angegebene Querschnittsbereich nicht jeden Fall ab. Für Leiter außerhalb von 0,14 mm² bis 4 mm² ist es schlicht die falsche Klemme. Und je nach Schaltplan kann es sein, dass du zusätzlich zu dieser Klemme weitere Klemmen/Komponenten brauchst, statt nur eine „All-in-one“-Lösung zu suchen.

Kaufentscheidung: Lohnt es sich?

Sinnvoll, wenn du eine PHOENIX CONTACT Installationsschutzleiterklemme PTI 2,5-PE/L/N für eine Verdrahtung im passenden Leiterquerschnitts- und Spannungsrahmen suchst und die Montage auf NS 35/7,5 oder NS 35/15 geplant ist. Der 50er-Pack ist dabei besonders interessant, wenn du nicht nur „eine einzelne Stelle“ hast, sondern mehrere identische Anschlüsse.

Eher weniger sinnvoll, wenn dein Projekt außerhalb des angegebenen Querschnittsbereichs liegt oder die Hutschienen-/Montagebedingungen nicht zu NS 35/7,5 bzw. NS 35/15 passen. In dem Fall würdest du dir den Aufwand sparen, indem du gleich eine passende Klemmenvariante für deinen konkreten Aufbau wählst.

Kurze FAQ zur Installationsschutzleiterklemme

Ist die Klemme für den schnellen Push-In-Anschluss gedacht?

Ja, sie ist als Installationsklemme im Push-In-Format beschrieben. Das ist in der Praxis vor allem dann hilfreich, wenn viele Anschlüsse in ähnlicher Weise umgesetzt werden sollen.

Für welche Hutschienen ist die Montage ausgelegt?

Die Montage ist für NS 35/7,5 sowie NS 35/15 angegeben. Das solltest du vorab gegen deinen Schaltschrank- bzw. Verteileraufbau abgleichen.

Welche Leiterquerschnitte kann ich anschließen?

Der angegebene Bereich liegt bei 0,14 mm² bis 4 mm². Daran orientierst du dich am besten, bevor du den 50er-Pack einplanst.

Welche Strom- und Spannungswerte sind genannt?

Genannt sind 24 A (nominal) und 400 V (nennspannung). Das ist genau der Rahmen, den du für die Projektanforderungen gegenprüfen solltest.

Wie viele Klemmen sind im Lieferumfang?

Es handelt sich um 50 Stück, also ein 50er-Pack.
