HangTon TY20 3-Pin Panelmontierter Steckverbinder – Wasserdicht, 25A, 380V, M20x1,5
Produktbeschreibung
Das Wichtigste

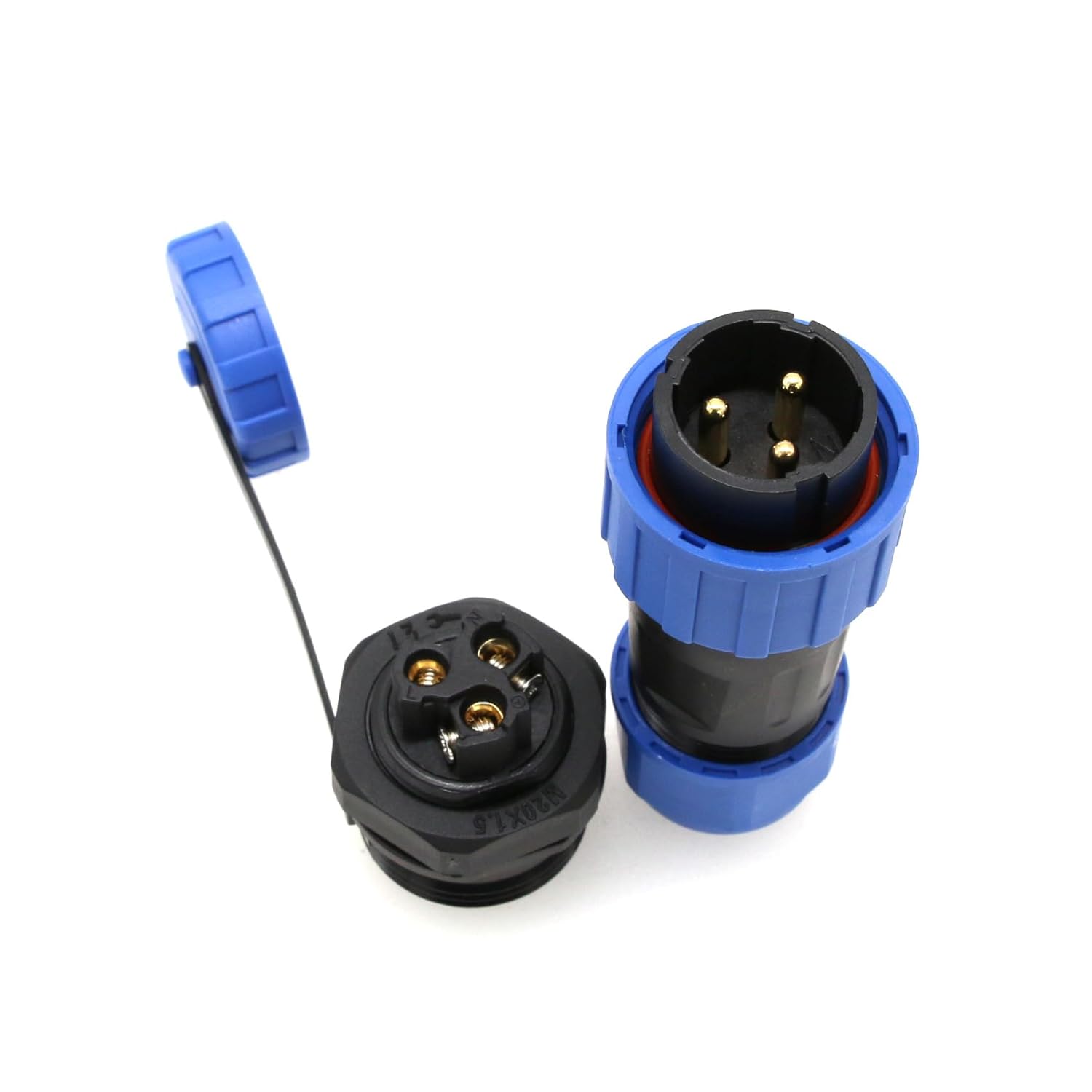

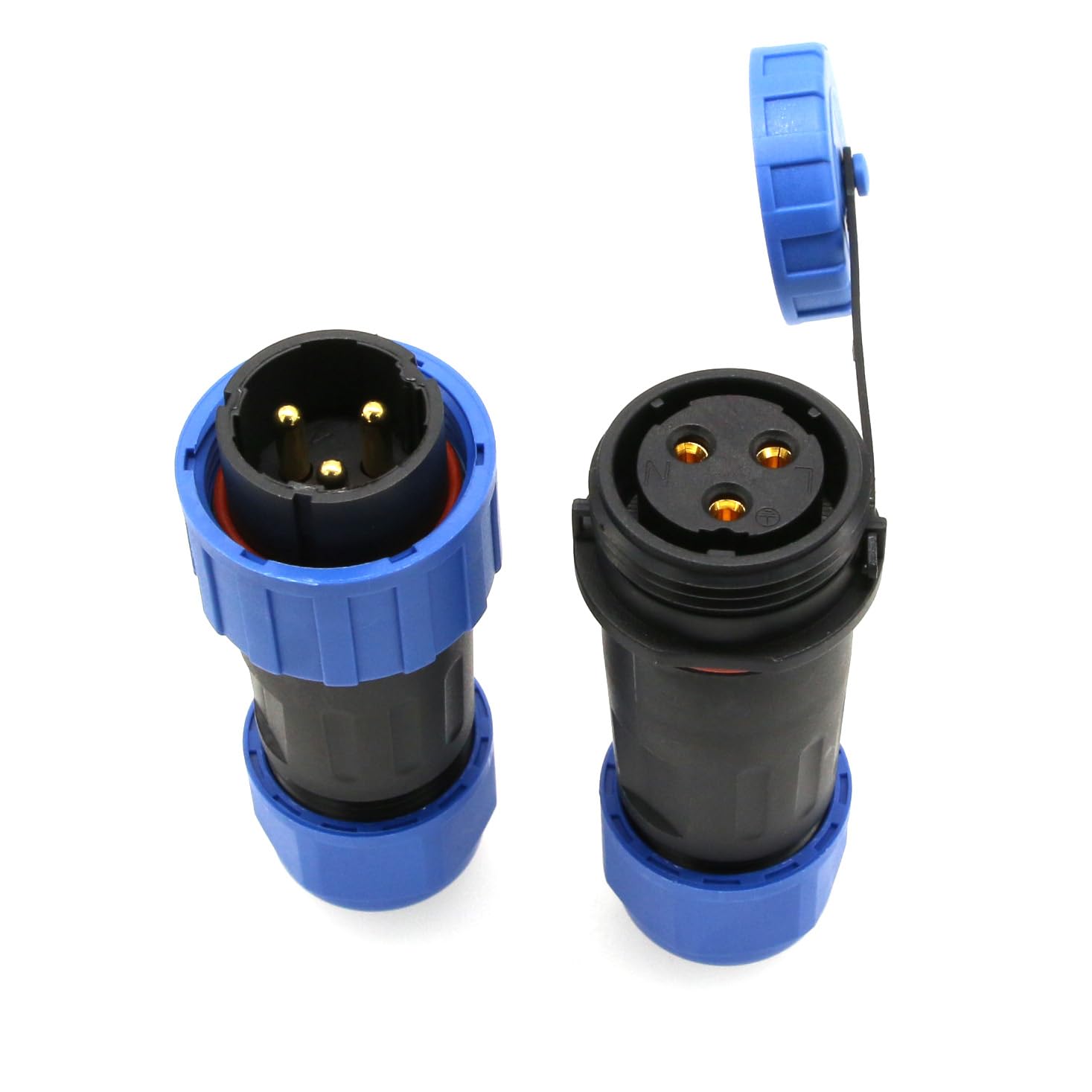

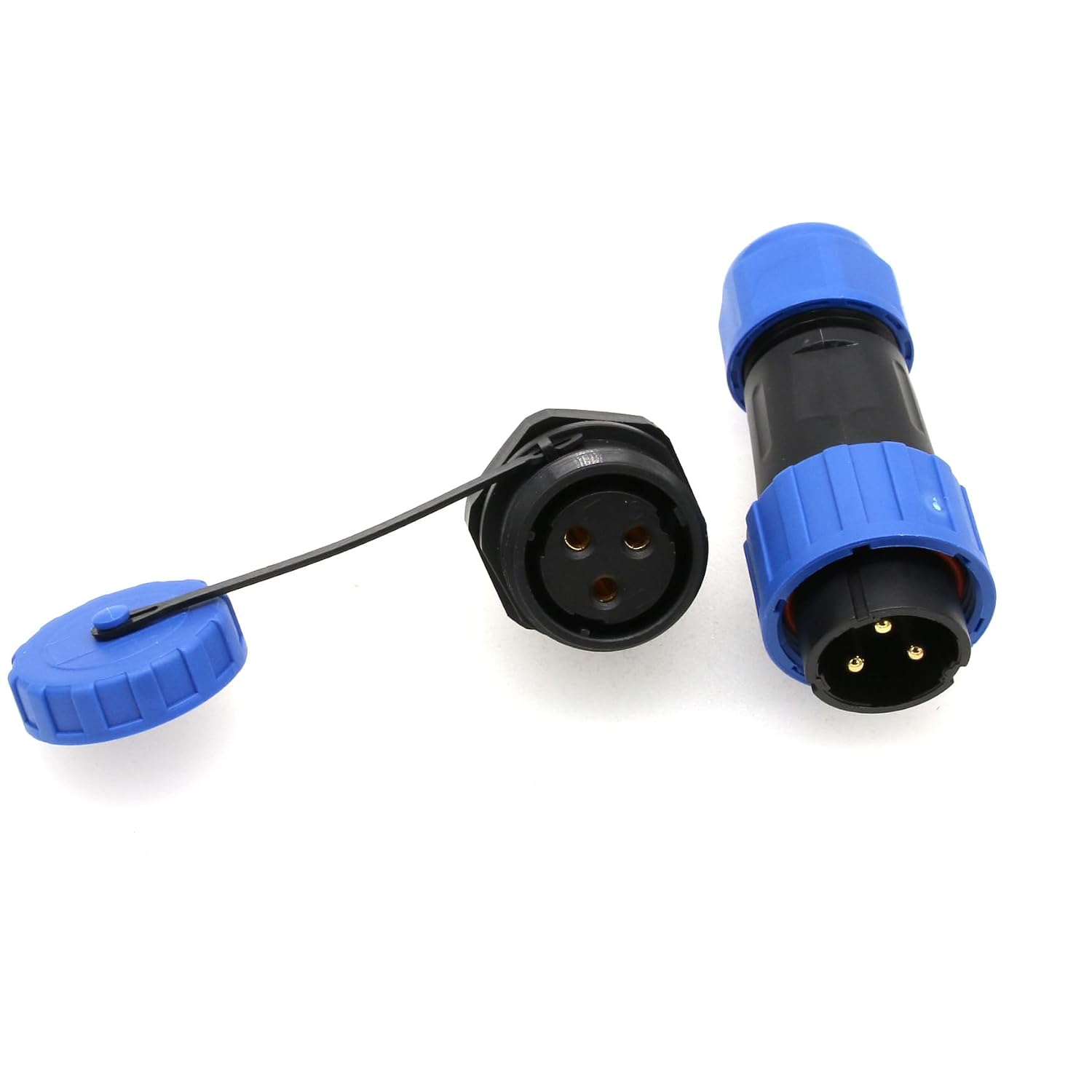

Der HangTon TY20 ist ein 3-poliger elektrischer Leistungsstecker mit wasserdichter Schraubklemme und rückseitig montierbarer Buchse. Er ist speziell für raue Außenumgebungen konzipiert und ermöglicht schnelles Trennen und Verbinden ohne Löten. Nennspannung bis AC 380 V und Strom bis 25 A machen ihn geeignet für robuste Außenanwendungen.
Technische Daten

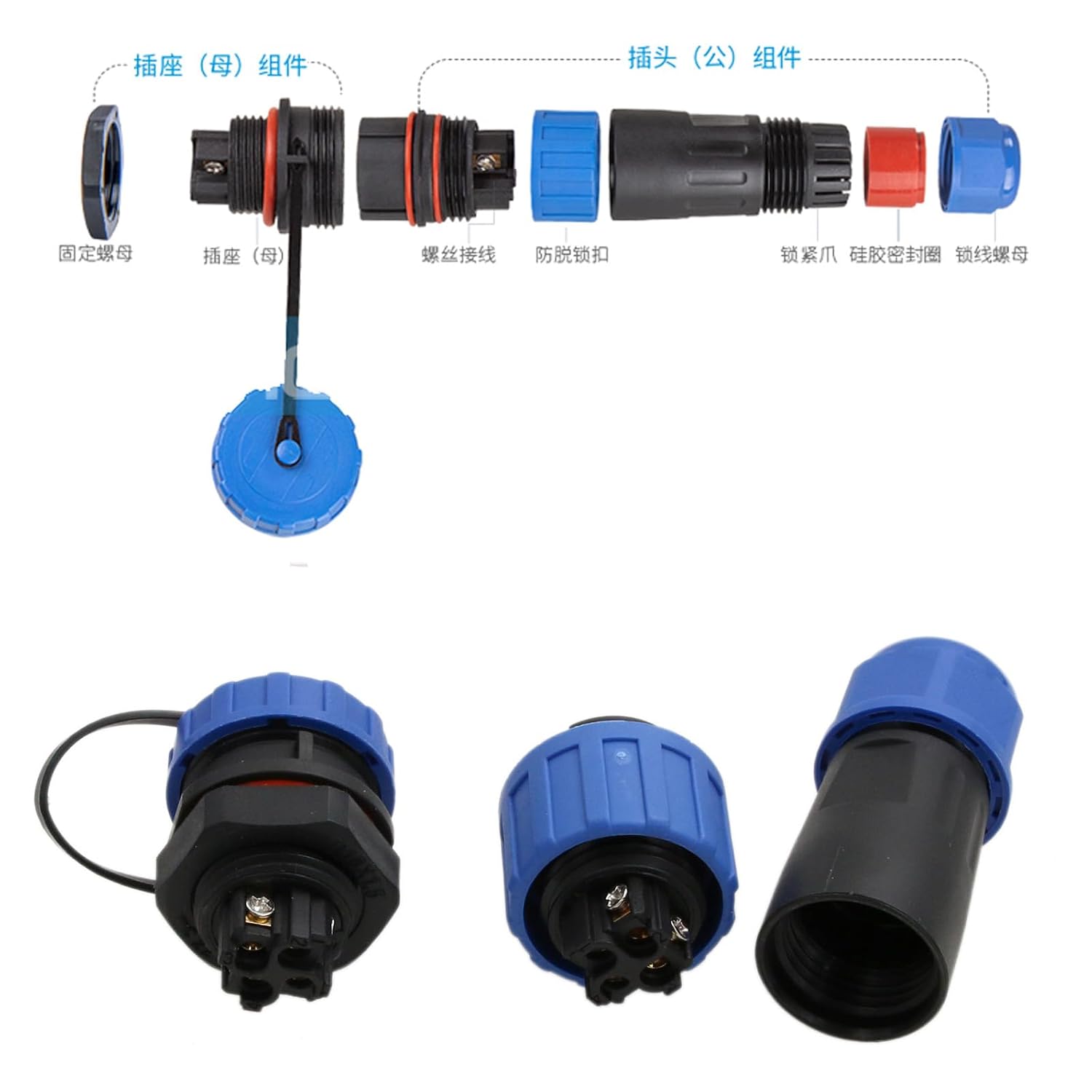

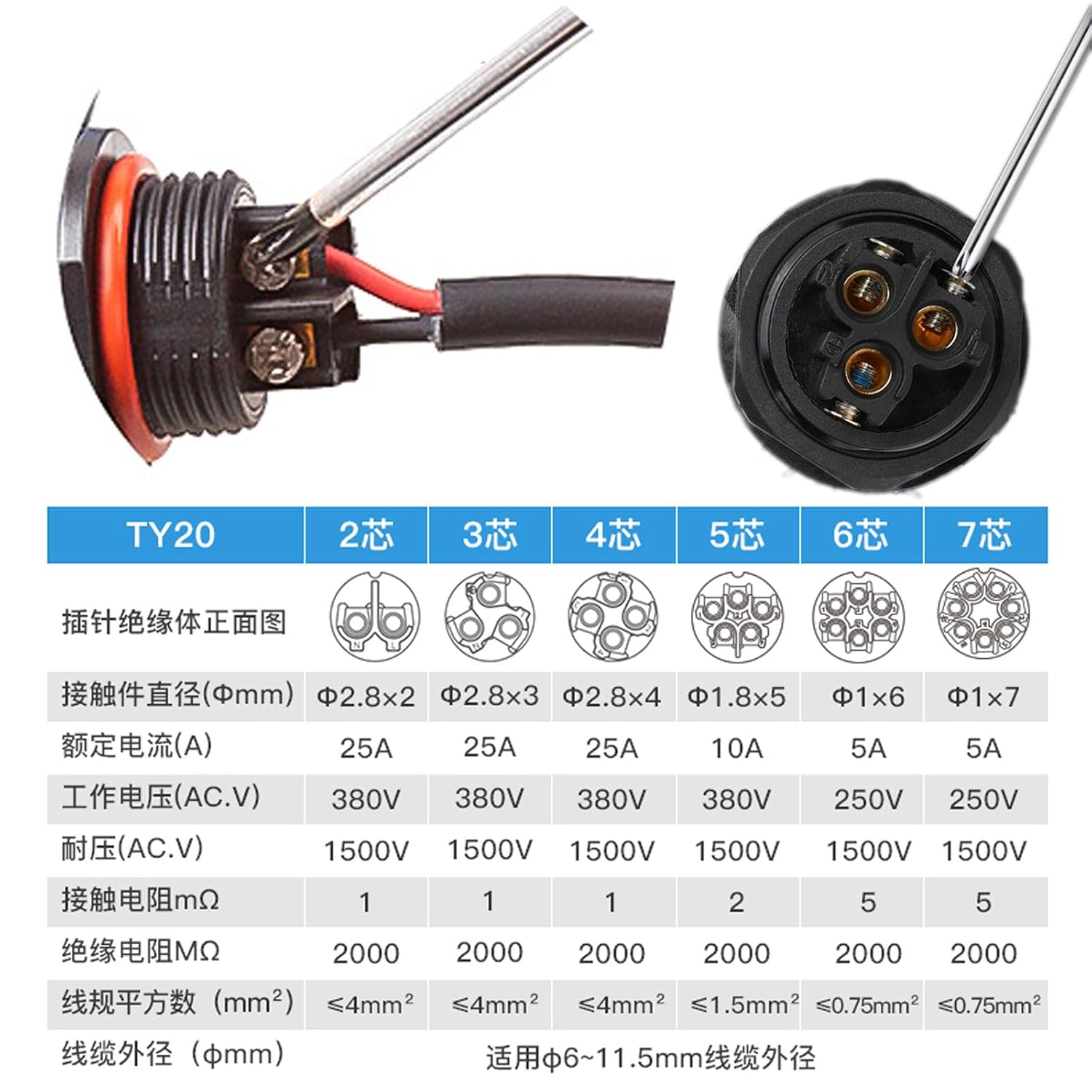

Kernangaben: 3-poliger Stecker, IP68-wasserdicht, Schraubklemmenanschluss, Schraubring, frei lötbar. Kontaktstifte aus reinem Kupfer, vergoldet. Passend für Drahtaußendurchmesser 6–12 mm, Drahtstärke 4 mm² oder 12 AWG–18 AWG. Kontaktwiderstand ca. 1 mΩ, Isolationswiderstand ca. 2000 mΩ. Gehäuse- und Anschlussformen: wasserdichte Kappe, M20 x 1,5 Gewinde, Schalttafelausschnitt 20,5 mm. Das System bietet eine sichere Verbindung mit schnellem Trennen/Verbinden.
Was überzeugt


On top punktet der TY20 durch seine robuste Bauweise und wasserdichte Kappe, die Kontaktsicherheit auch unter feuchten oder staubigen Bedingungen unterstützt. Die vergoldeten Kupferkontakte versprechen gute Leitfähigkeit und Oxidationsschutz – besonders wichtig bei Außenstromversorgungen. Die Kompatibilität mit gängigen Drahtgrößen macht die Installation flexibel, ohne zusätzliche Lötarbeiten.

Was könnte besser sein
Aufgrund der Spezifikationen richtet sich der TY20 primär an Anwendungen mit höheren Anforderungen an Schutz gegen Umwelteinflüsse. Für sehr feine oder filigrane Installationen könnte die 6–12 mm Drahtdurchmessergrenze eine Einschränkung darstellen. Zudem bleibt offen, wie sich das System in Langzeitbelastung verhält – konkrete Haltbarkeitsdaten fehlen in der Beschreibung.
Einsatzszenarien

Ideal geeignet für Outdoor-Geräte, die eine zuverlässige Stromverbindung benötigen, z. B. wetterfeste Panels oder portable Elektronikumgebungen. Wenn du eine lösungsorientierte, schnelle Steckverbindung suchst und auf Outdoor-Resistenz angewiesen bist, kann der TY20 eine sinnvolle Option sein.


Für wen ist es sinnvoll, zu kaufen
- Anwender, die eine robuste, wasserdichte Verbindung in rauen Außenumgebungen benötigen.
- Projekte, bei denen eine schnelle Montage oder Demontage wichtig ist, ohne Löten.
- Installationen mit Drahtdurchmessern zwischen 6 und 12 mm, oder Kabelquerschnitten um 4 mm² bzw. 12 AWG–18 AWG.

Wann besser eine Alternative prüfen
- Wenn Primärkriterium eine extrem niedrige Kontaktwiderstandsangabe ist, könnten spezialisierte Kontakte mit noch geringeren Werten sinnvoll sein.
- Bei Anwendungen, in denen eine noch kompaktere Bauform bevorzugt wird oder andere Gewindegrößen benötigt werden.
Vor dem Kauf prüfen



- Kompatibilität der Drahtgröße mit dem vorgesehenen Kabelende.

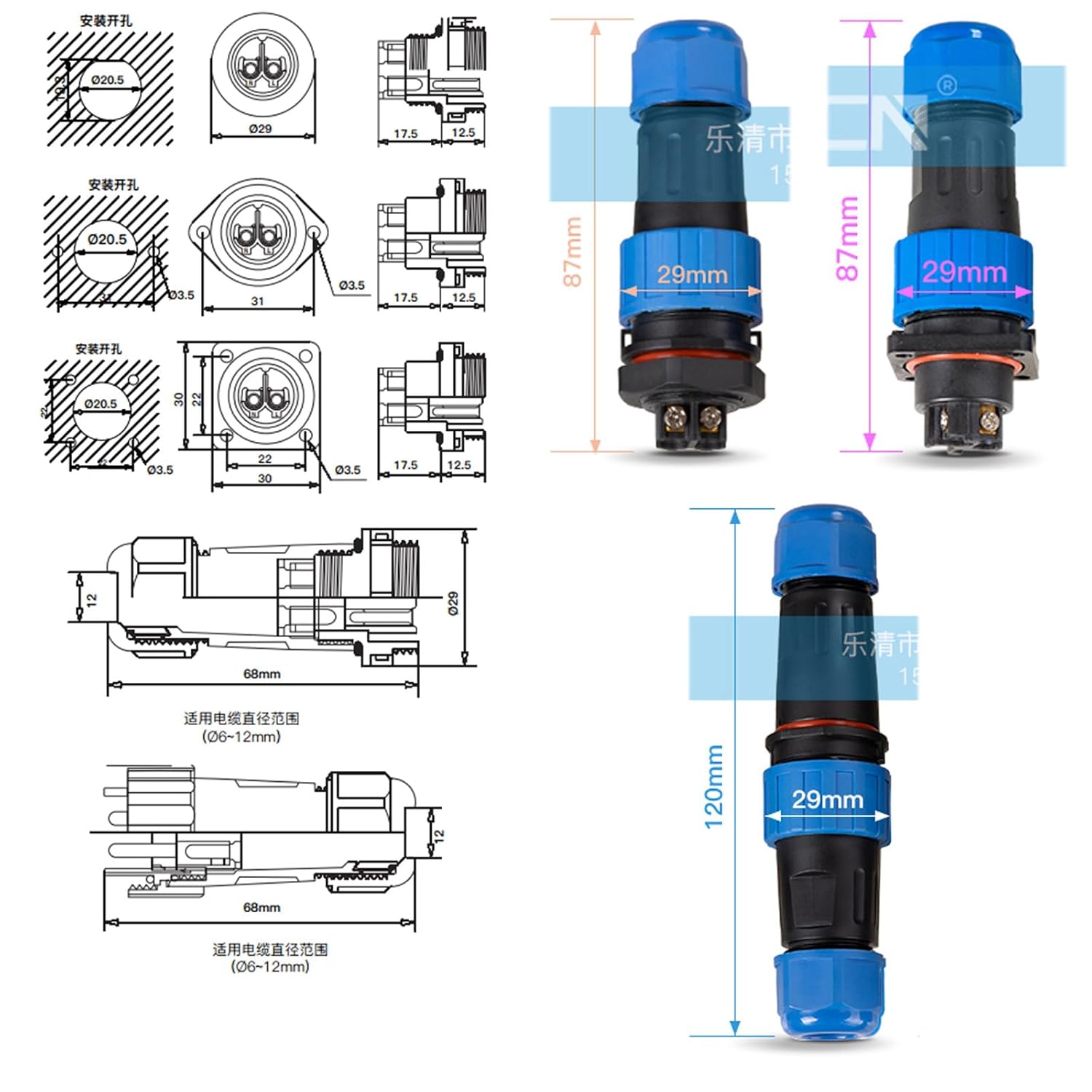

- Passform des Schalttafelausschnitts (20,5 mm) und Gewinde M20 x 1,5 im Kontext der vorhandenen Panelöffnung.
- Ob das Modell die gewünschte IP-Schutzklasse IP68 erfüllt und die Kappe korrekt verschlossen wird.
Praktische Nutzungseindruck (alltagstauglich)
In einem Outdoor-Setup lässt sich der TY20 nach dem Lösen der Verriegelung schnell trennen und wieder verbinden, ohne Kabelsalat. Die Schraubklemmen halten den Draht zuverlässig fest, sodass Bewegung oder Vibration den Kontakt nicht leicht lockern. Die wasserdichte Abdeckung verhindert direkte Wasseraufnahme am Anschluss.

Kaufentscheidung
Kaufentscheidung
Lohnt es sich? Ja, wenn du eine robuste, wetterfeste Verbindung suchst und Wert auf eine einfache Montage legst. Geeignet für 6–12 mm Drahtdurchmesser und Kabelquerschnitte rund um 4 mm² oder 12 AWG–18 AWG, bei Bedarf solltest du die Abmessungen der Panelöffnung prüfen. Wenn du jedoch sehr kleine oder niedrigere Kontakte bevorzugst oder eine andere Gewindegröße brauchst, könnte es sinnvoll sein, weiterzu vergleichen.
FAQ
- Passt der TY20 zu meinem Panel? Prüfe Schalttafelausschnitt (20,5 mm) und M20 x 1,5 Gewinde.
- Welche Drahtstärken kann ich verwenden? 6–12 mm Drahtdurchmesser, 4 mm² oder 12 AWG–18 AWG Kabelquerschnitt.
- Muss ich löten? Nein, der Anschluss erfolgt über Schraubklemmen.
