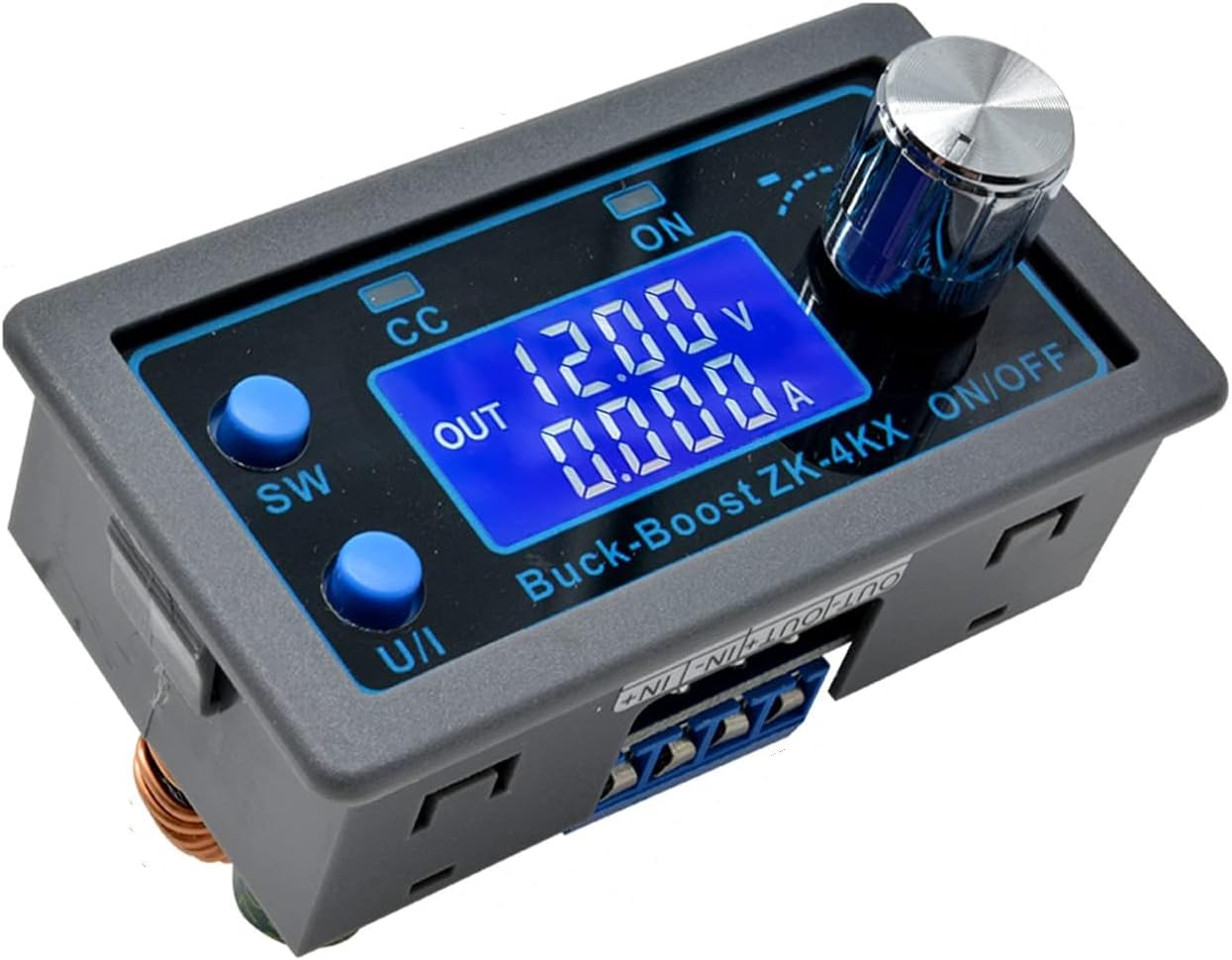

Heemol buck-boost DC-omzetter met lcd-display, 0,5–30 V en regelbare uitgang
Productbeschrijving
Wie een vaste uitgangsspanning nodig heeft, kiest doorgaans een eenvoudige omzetter, deze Heemol-module is bedoeld voor wie de gelijkspanning zelf wil instellen. Ze combineert buck- en boostwerking met een lcd-display en een uitgangsbereik van 0,5 tot 30 V DC. Zo kan ze in een doe-het-zelfopstelling dienen voor uiteenlopende spanningsinstellingen, binnen de grenzen van de aangesloten voeding en belasting.

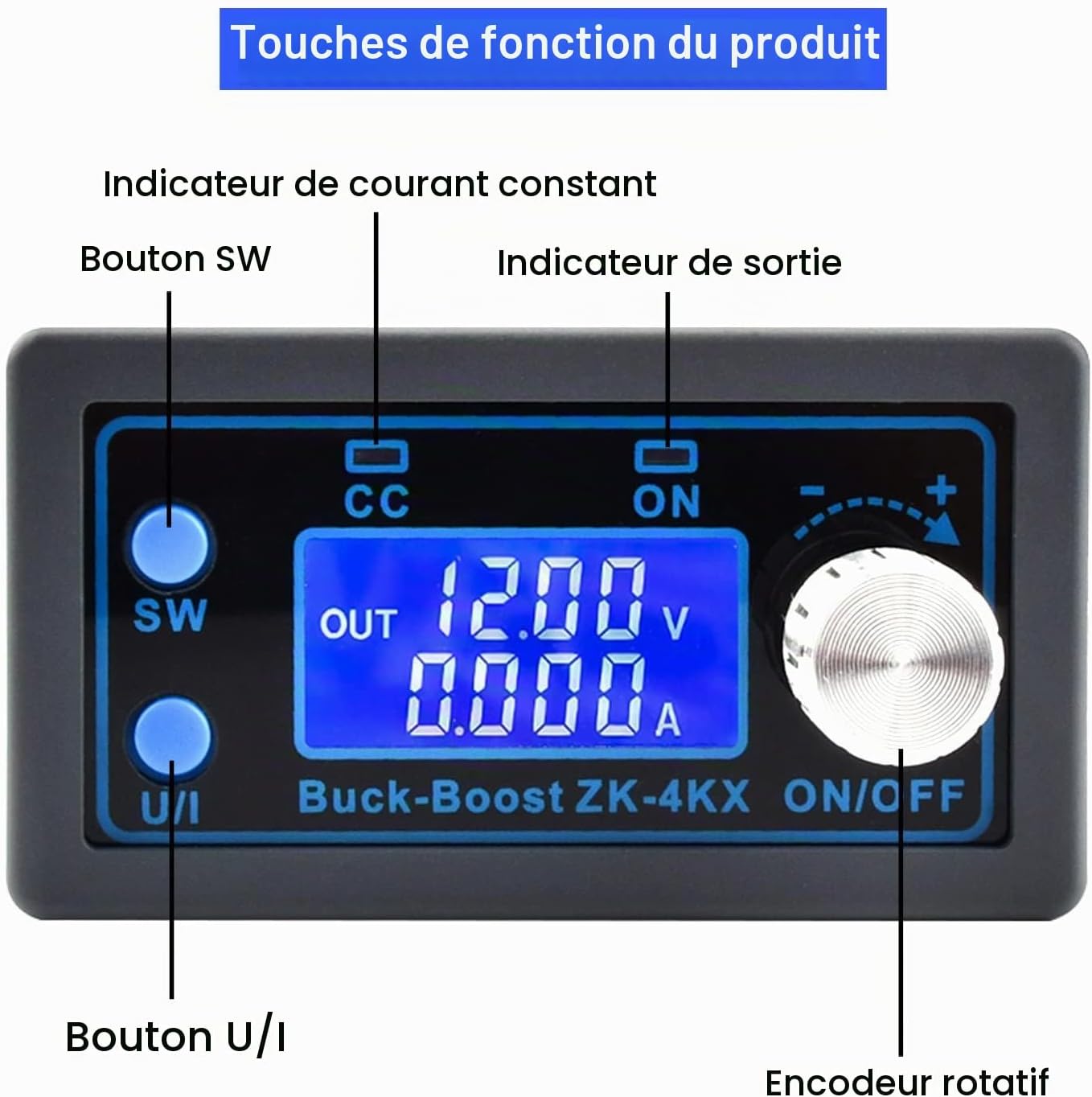

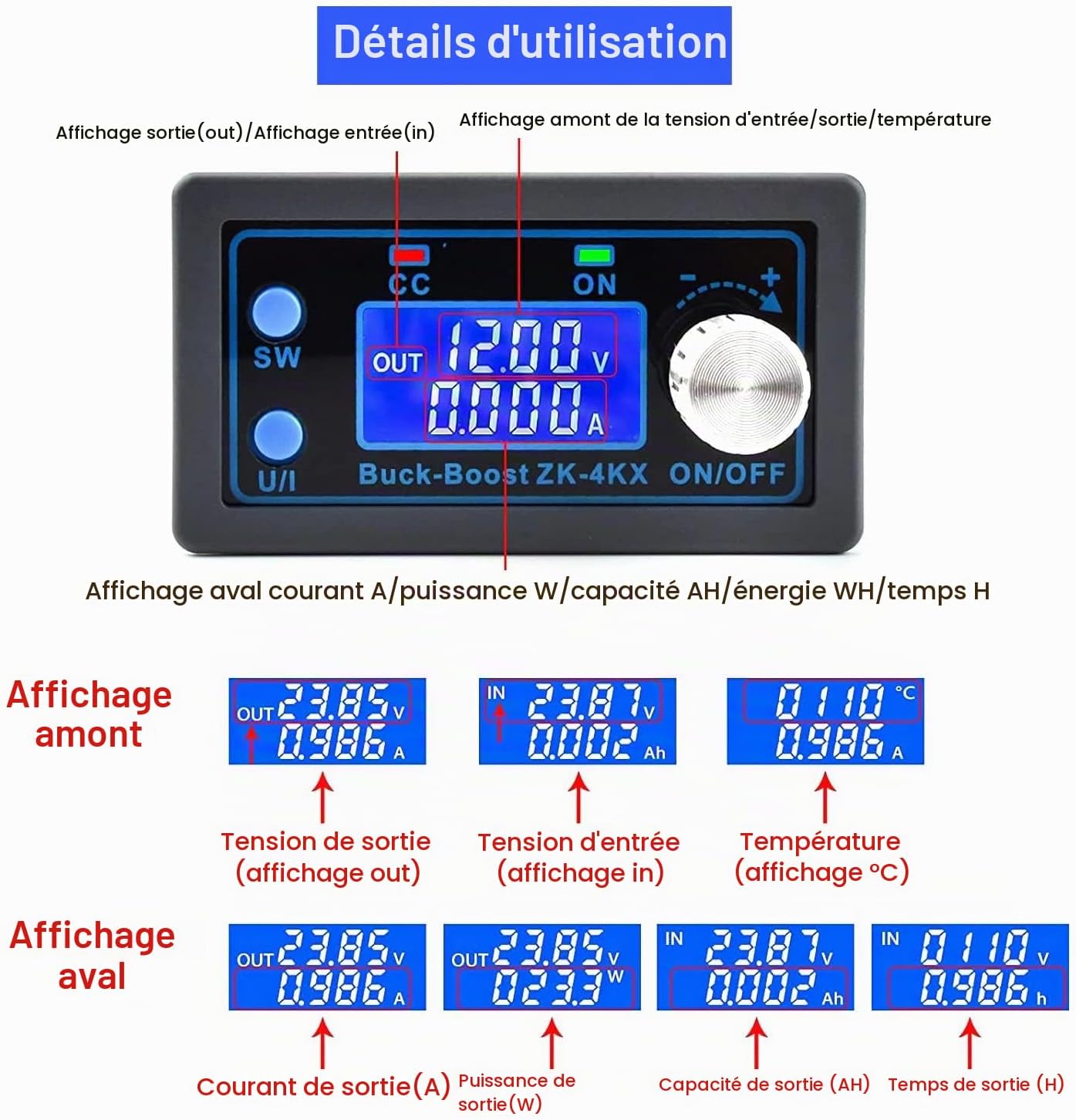

Het display toont onder meer de in- en uitgangsspanning, uitgangsstroom, het vermogen, de capaciteit en de looptijd. De spanningsweergave heeft een resolutie van 0,01 V en de stroomweergave van 0,001 A. De opgegeven ingangsspanning loopt van 5 tot 30 V DC. De module kan langdurig 3 A leveren, 4 A wordt vermeld wanneer de warmteafvoer verbeterd is. Ook het maximumvermogen hangt daarvan af: 35 W bij natuurlijke warmteafvoer en tot 50 W met extra warmteafvoer.

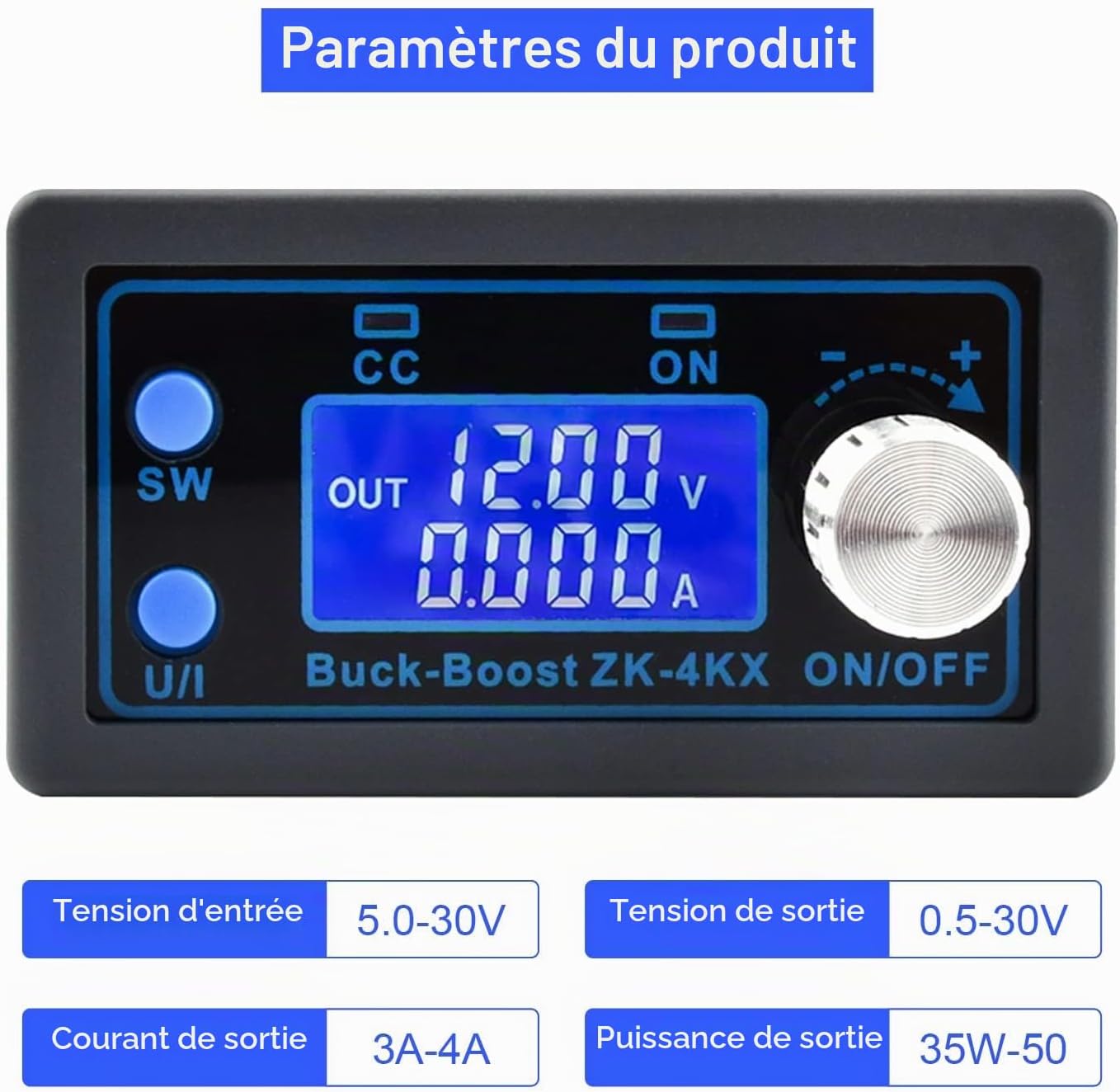

Technische kenmerken
- Type: regelbare buck-boost DC-omzetter
- Ingangsspanning: 5–30 V DC
- Uitgangsspanning: 0,5–30 V DC
- Uitgangsstroom: 3 A langdurig, tot 4 A met verbeterde warmteafvoer
- Uitgangsvermogen: 35 W bij natuurlijke warmteafvoer, tot 50 W met verbeterde warmteafvoer
- Scherm: lcd met meetwaarden voor in- en uitgang en uitvoergegevens
- Conversierendement: circa 88%
De module heeft instelbare beschermingsdrempels voor onder meer spanning, overstroom, overbelasting en temperatuur. Bij het overschrijden van een ingestelde grens kan de uitgang automatisch worden uitgeschakeld. Er is ook terugslagbeveiliging aan de ingangszijde. Dat zijn nuttige functies bij een opstelling waarvan je de waarden actief opvolgt, maar ze vervangen geen correcte dimensionering van voeding en belasting.
Gebruikstips
Controleer vóór aansluiting of de ingang binnen 5–30 V DC valt en stel de uitgang af op wat je toepassing vraagt. Houd bij de keuze van de belasting rekening met zowel de stroom als het vermogen: de opgegeven 4 A en 50 W zijn gekoppeld aan verbeterde warmteafvoer. Voor langdurig gebruik is de vermelding van 3 A bij de standaard opgegeven omstandigheden daarom relevanter dan alleen het hoogste cijfer. De module heeft softstart en kan standaard op aan of uit worden ingesteld.
Een concrete toepassing is een doe-het-zelfproject waarbij je vanuit een DC-bron een andere, regelbare spanning nodig hebt, bijvoorbeeld voor het aansturen van ledverlichting of het laden van een batterij. Ook als zonne-energieregelaar wordt ze als mogelijke toepassing genoemd. Welke instellingen daarvoor geschikt zijn, hangt af van je gebruik en van de aangesloten onderdelen. Vergeleken met een omzetter met één vaste uitgang biedt dit model meer instelmogelijkheden, wie een kant-en-klare, specifieke laad- of regeloplossing zoekt, heeft mogelijk andere eisen.
Toepassingen
De fabrikant noemt gebruik als buck- of boostmodule met overstroombeveiliging, led-driver, doe-het-zelf-zonnestroomregelaar en voor batterijopladen. Dat zijn toepassingsrichtingen, geen bevestiging dat elke led, batterij of installatie zonder verdere afstemming geschikt is. De regelbare spanning maakt de module vooral interessant voor eigen elektronische projecten waarbij je de uitgangswaarde wilt aanpassen en aflezen.
Vragen voor aankoop
Welke spanning kan ik instellen? De uitgang is regelbaar van 0,5 tot 30 V DC. De ingang moet tussen 5 en 30 V DC liggen.
Levert de module continu 4 A? Voor langdurig gebruik wordt 3 A opgegeven. Tot 4 A is mogelijk met verbeterde warmteafvoer.
Wat lees ik af op het lcd-scherm? Naast in- en uitgangsspanning toont het scherm gegevens zoals uitgangsstroom, vermogen, capaciteit en looptijd.
Past het bij jouw gebruik?
Een passende keuze als je een compacte, regelbare DC-module zoekt voor experimenten of een eigen elektronica-opstelling en de spanning tijdens het gebruik wilt aflezen. De verschillende beschermingsfuncties en meetwaarden bieden daarbij meer controle dan een eenvoudige vaste-spanningsmodule. Dit past minder goed als je een uitgang boven 30 V nodig hebt, of als je zonder extra aandacht voor warmteafvoer voortdurend met de hoogste opgegeven stroom of het hoogste vermogen wilt werken.
